एयरोस्पेस निर्माण उच्च-स्तरीय औद्योगिक उत्पादन का शिखर है। विमान की उड़ान सुरक्षा, परिचालन दक्षता और समग्र प्रदर्शन पूरी तरह से प्रत्येक घटक की उत्कृष्ट गुणवत्ता पर निर्भर करते हैं। कंप्यूटर न्यूमेरिकल कंट्रोल (CNC) मशीनिंग ने अल्ट्रा-हाई सटीकता, स्थिर बड़े पैमाने पर उत्पादन क्षमता और जटिल आकृतियों के प्रति मजबूत अनुकूलनशीलता के साथ एयरोस्पेस पुर्जों के उत्पादन में क्रांति ला दी है। आज, इस उन्नत विनिर्माण तकनीक को एरो-इंजन, एयरफ्रेम फ्रेम और उड़ान नियंत्रण प्रणालियों जैसे प्रमुख घटकों में व्यापक रूप से लागू किया जाता है, जो लगातार एयरोस्पेस इंजीनियरिंग को उच्च मानकों और तकनीकी सफलताओं को प्राप्त करने के लिए प्रेरित करती है।.
सीएनसी मशीनिंग का पूर्ण कार्यप्रवाह
विमानन पुर्जों के सीएनसी उत्पादन में विश्वसनीय गुणवत्ता सुनिश्चित करने के लिए पूरे समय मानकीकृत और कठोर प्रक्रियाएं अपनाई जाती हैं:
-
- डिज़ाइन और मॉडलिंग: इंजीनियर पेशेवर CAD सॉफ़्टवेयर के माध्यम से सटीक 3D मॉडल बनाते हैं। प्रोसेसिंग बेंचमार्क और तकनीकी योजनाएँ घटक कार्यों, यांत्रिक भारों और दिखावट संबंधी आवश्यकताओं के आधार पर परिभाषित की जाती हैं।.
- सामग्री चयन: कच्चे माल का चयन कार्यशील तापमान, भार वहन की परिस्थितियाँ और सेवा वातावरण के अनुसार किया जाता है, जिसमें हल्के वजन वाले डिज़ाइन, उच्च मजबूती और घिसाव प्रतिरोध के बीच संतुलन होता है।.

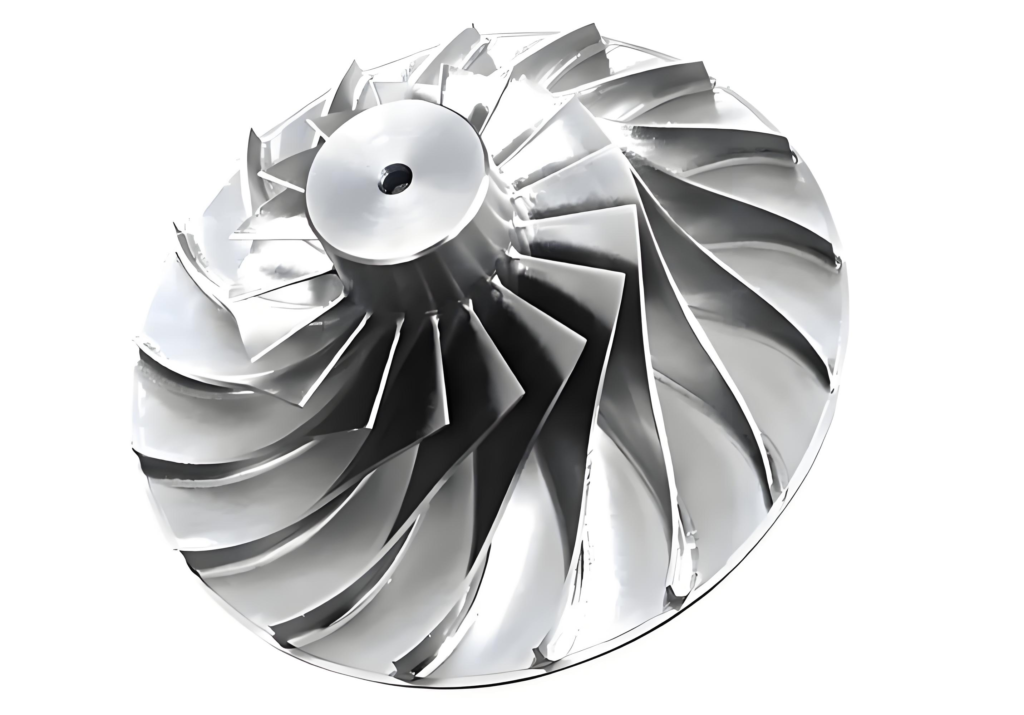

- सटीक मशीनीकरण: मल्टी-एक्सिस सीएनसी उपकरण सटीक पथ नियंत्रण के साथ स्वचालित कटिंग करके जटिल प्रोफाइल और विशेष वक्राकार सतहें बनाता है।.
- निरीक्षण एवं सत्यापन: तैयार उत्पादों को आयामी सहनशीलता, सतह की गुणवत्ता और यांत्रिक गुणों के लिए व्यापक गुणवत्ता परीक्षणों से गुजरना पड़ता है। केवल योग्य भाग ही अगली प्रक्रिया में आगे बढ़ सकते हैं।.
2. एयरोस्पेस सीएनसी मशीनिंग के लिए मुख्य सामग्री
एयरोस्पेस घटक अक्सर अत्यधिक परिस्थितियों में काम करते हैं, जिनमें उच्च तापमान, उच्च दबाव और तीव्र संक्षारण शामिल हैं। सामग्री का चयन विमान की सेवा अवधि और परिचालन सुरक्षा को सीधे प्रभावित करता है। प्रत्येक सामान्यतः प्रयुक्त सामग्री की अनूठी विशेषताएँ और लक्षित अनुप्रयोग होते हैं:
| सामग्री का प्रकार | मुख्य प्रदर्शन मापदंड | मुख्य लाभ | मुख्य अनुप्रयोग |
|---|---|---|---|
| अति-मिश्रधातु | तनन सामर्थ्य: 1000-2000MPa; उपज सामर्थ्य: 700-1500MPa; परिचालन तापमान: 1000℃-1100℃; घनत्व: 8.5-9.0g/cm³ | उच्च तापमान पर स्थिर यांत्रिक प्रदर्शन, उत्कृष्ट ऑक्सीकरण प्रतिरोध और विकृति प्रतिरोध | एरो टर्बाइन इंजन, निकास पाइप और अन्य उच्च-तापमान वाले कोर भाग |
| टाइटेनियम मिश्रधातु | तनाव शक्ति: 900–1200MPa; उपज शक्ति: 800–1000MPa; घनत्व: 4.43g/cm³; उत्कृष्ट समुद्री जल संक्षारण प्रतिरोध | उच्च ताकत के साथ हल्का वजन, संतुलित समग्र यांत्रिक गुण | एयरफ्रेम संरचनाएँ, इंजन सहायक उपकरण और विभिन्न फास्टनर |
| स्टेनलेस स्टील | तनाव शक्ति: 500–1500MPa; उपज शक्ति: 250–1200MPa; कठोरता: 150–350HB; विश्वसनीय संक्षारण प्रतिरोध | मजबूत संरचना, उच्च तनाव प्रतिरोधकता और जंग-रोधी क्षमता | नमी-प्रभावी संरचनात्मक भाग और पारंपरिक इंजन घटक |
| एल्यूमिनियम मिश्रधातु | तनन सामर्थ्य: 200-700MPa; उपज सामर्थ्य: 150-500MPa; घनत्व: 2.7g/cm³; थकान सामर्थ्य: 150-300MPa | हल्का, मशीनीकरण में आसान, लागत-कुशल और उत्कृष्ट ताकत-से-वजन अनुपात | विमान का धड़, पंख पैनल और बड़े क्षेत्र के संरचनात्मक घटक |
3. सतह उपचार: घटकों का सेवा जीवन बढ़ाएँ
मूल कटिंग प्रक्रिया घिसाव प्रतिरोध, ऊष्मा प्रतिरोध और जंगरोधी क्षमता की आवश्यकताओं को पूरी तरह से पूरा नहीं कर सकती। विमानन घटकों के समग्र प्रदर्शन को बढ़ाने के लिए पेशेवर सतह उपचार अनिवार्य है:
- एनोडाइजिंगमुख्य रूप से एल्यूमीनियम मिश्र धातु के पुर्जों के लिए उपयोग किया जाता है। सतह पर एक घनी ऑक्साइड सुरक्षात्मक फिल्म बनती है जो संक्षारण और घिसाव प्रतिरोध में सुधार करती है, जिसकी सतह कठोरता 400 HV तक होती है। कठोर वातावरण में काम करने वाले फ्यूजलेज, पंखों और लैंडिंग गियर के लिए व्यापक रूप से उपयोग किया जाता है।.
- इलेक्ट्रोपॉलिशिंगछोटे बुर्र और सतही दोष हटाता है, सतह की खुरदरापन को 0.1 μm तक कम करते हुए जंग प्रतिरोध में सुधार करता है। टर्बाइन ब्लेड, सटीक इंजन पुर्जे और महत्वपूर्ण फास्टनर के लिए आदर्श।.
- तापीय अवरोधक आवरण (टीबीसी)1300℃ तक के अत्यधिक तापमान का प्रतिरोध करें और ऊष्मा संचरण को प्रभावी रूप से रोकें। यह जेट इंजन के ब्लेड और निकास प्रणालियों के लिए एक मानक प्रक्रिया है।.
- निष्क्रियकरण: स्टेनलेस स्टील के लिए एक रासायनिक सुरक्षा प्रक्रिया। यह अम्ल, क्षार और लवण धुंध क्षरण का सामना करने के लिए एक सुरक्षात्मक ऑक्साइड परत बनाती है, जो क्षरणकारी माध्यमों के संपर्क में आने वाले इंजन और संरचनात्मक भागों के लिए उपयुक्त है।.
4. सामान्य सीएनसी मशीनिंग प्रक्रियाओं की तुलना
विभिन्न सीएनसी प्रक्रियाओं में सटीकता, कटिंग गति और लागू होने वाले आकारों में भिन्नता होती है। निर्माता भाग के डिज़ाइन और सहनशीलता आवश्यकताओं के अनुसार उपयुक्त तकनीकों का चयन करते हैं:
| मशीनिंग प्रक्रिया | पैरामीटर | कटिंग टूल्स | अनुप्रयोग परिदृश्य |
|---|---|---|---|
| सीएनसी मिलिंग | सटीकता: ±0.0025 मिमी; कटिंग गति: 30-150 मी/मिनट (एल्यूमीनियम), ~50 मी/मिनट (सुपरअलॉय) | एंड मिल्स, बॉल मिल्स, फेस मिल्स | विशेष वक्राकार सतहों और अनियमित आकृतियों वाले जटिल भाग |
| सीएनसी टर्निंग | सटीकता: ±0.0025 मिमी; कटिंग गति: 50-200 मी/मिनट | कारबाइड-टिप्ड इन्सर्ट्स | शाफ्ट और स्लीव जैसी बेलनाकार और घूर्णी सममित भाग |
| सीएनसी ड्रिलिंग | छेद सटीकता: ±0.0025 मिमी; कटाई गति: 30–100 मी/मिनट; अधिकतम ड्रिलिंग गहराई: छेद व्यास का 30 गुना | विशेष ड्रिल बिट्स | घने छेद या गहरे छेद प्रसंस्करण की आवश्यकता वाले भाग |
| सीएनसी ग्राइंडिंग | न्यूनतम सतह खुरदरापन: 0.1 μm; ग्राइंडिंग गति: 10-30 m/s | उच्च-सटीकता वाले ग्राइंडिंग पहिये | सतह फिनिश और आयामी सहनशीलता पर सख्त आवश्यकताओं वाले पुर्जे |
| बहु-अक्ष मशीनिंग | सटीकता: ±0.0025 मिमी; कटिंग गति: 30–100 मी/मिनट; बहु-दिशात्मक कटिंग | संयोजन काटने के उपकरण | अत्यंत जटिल घटक जिन्हें एक ही प्रक्रिया में पूरा नहीं किया जा सकता। |
5. उत्पादन संबंधी चुनौतियाँ और समाधान
एयरोस्पेस पुर्जों में अत्यंत कड़े निर्माण मानक अपनाए जाते हैं। यहाँ उत्पादन में आम समस्याएँ और परिपक्व समाधान दिए गए हैं:
- सामग्री विकृति: उत्पादन के दौरान कार्यशाला और उपकरणों का तापमान नियंत्रित करें, और उच्च तापीय स्थिरता वाले पदार्थ चुनें।.
- सहिष्णुता विचलन: दीर्घकालिक प्रसंस्करण सटीकता बनाए रखने के लिए सीएनसी मशीनों को नियमित रूप से कैलिब्रेट करें।.
- उपकरण का घिसाव और क्षति: कटिंग टूल्स की समय-समय पर जाँच करें और कठोर सामग्रियों के लिए उच्च घिसाव-प्रतिरोधी उपकरण अपनाएँ।.
- सतही दोष: सतही दोषों को ठीक करने के लिए पॉलिशिंग और इलेक्ट्रोपॉलिशिंग जैसी पोस्ट-प्रोसेसिंग लागू करें।.
6. उद्योगों में व्यापक अनुप्रयोग
एयरोस्पेस निर्माण से उत्पन्न, सीएनसी मशीनिंग अब अपनी उत्कृष्ट सटीकता पर निर्भर कई उच्च-स्तरीय उद्योगों की सेवा करती है:
- एयरोस्पेस और विमानन: इंजन के पुर्जे, एयरफ्रेम फ्रेम और उड़ान नियंत्रण प्रणालियाँ।.
- विद्युत उत्पादन: शक्ति उपकरणों के लिए टर्बाइन और कम्प्रेसर घटक।.
- चिकित्सा उपकरण: एयरोस्पेस निर्माण तकनीक से प्रेरित उच्च-सटीकता वाले चिकित्सा पुर्जे।.
- ऑटोमोटिव उद्योग: प्रीमियम वाहनों और रेसिंग कारों के लिए हल्के और उच्च-प्रदर्शन वाले पुर्जे।.
- रोबोटिक्स: रोबोटिक प्रणालियों के लिए सटीक संचरण और संयोजन घटक।.
7. अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: एयरोस्पेस सीएनसी मशीनिंग के लिए सबसे अधिक उपयोग की जाने वाली सामग्रियाँ कौन-सी हैं?
A1: चार प्रमुख सामग्रियों का सामान्यतः उपयोग किया जाता है: सुपरअलॉय, टाइटेनियम मिश्रधातु, स्टेनलेस स्टील और एल्यूमीनियम मिश्रधातु, जिन्हें कार्य तापमान, भार और हल्केपन की आवश्यकताओं के अनुसार चुना जाता है।.
Q2: सीएनसी मशीनिंग एयरोस्पेस घटकों के लिए अल्ट्रा-उच्च सटीकता कैसे सुनिश्चित करती है?
A2: यह माइक्रोन स्तर पर आयामी सहिष्णुता बनाए रखने और बड़े पैमाने पर उत्पादन में सुसंगत गुणवत्ता सुनिश्चित करने के लिए उच्च-सटीकता वाले सीएनसी उपकरणों, मानकीकृत प्रक्रियाओं, नियमित मशीन कैलिब्रेशन और पूर्ण-श्रेणी तैयार उत्पाद निरीक्षण पर निर्भर करता है।.
Q3: एयरोस्पेस पुर्जों के लिए मुख्यधारा की सतह उपचार तकनीकें क्या हैं?
A3: एनोडाइजिंग, इलेक्ट्रोपॉलिशिंग, थर्मल बैरियर कोटिंग्स और पैसिवेशन चार मुख्यधारा की तकनीकें हैं, जो क्रमशः जंग-रोधी, पॉलिशिंग और उच्च-तापमान प्रतिरोध पर केंद्रित हैं।.
Q4: एयरोस्पेस सीएनसी मशीनिंग में मुख्य कठिनाइयाँ क्या हैं और उन्हें कैसे हल किया जाए?
A4: मुख्य चुनौतियों में सामग्री का विकृत होना, सहिष्णुता विचलन, उपकरण की घिसावट और सतह दोष शामिल हैं। समाधानों में तापमान नियंत्रण, उपकरण की कैलिब्रेशन, नियमित उपकरण निरीक्षण और सतह उपचार के बाद की प्रक्रियाएँ शामिल हैं।.
Q5: मल्टी-एक्सिस मशीनिंग एयरोस्पेस इंजीनियरिंग को क्या लाभ प्रदान करती है?
A5: यह एक ही सेटअप में जटिल 3D आकृतियों को संसाधित कर सकता है, दोहराए गए क्लैंपिंग से होने वाली त्रुटियों को कम कर सकता है, और प्रसंस्करण दक्षता तथा तैयार उत्पाद की सटीकता में काफी सुधार कर सकता है।.
