Desviación dimensional en el mecanizado: corrección y control de la precisión

En la fabricación de piezas mecánicas de precisión en grandes volúmenes, nunca se pueden eliminar por completo las desviaciones dimensionales, ni siquiera con equipos CNC de alta precisión y flujos de trabajo estandarizados. En el caso de las piezas estructurales generales, las desviaciones menores no suelen afectar al rendimiento en la práctica. Sin embargo, en sectores de alta gama como el aeroespacial, los dispositivos médicos y la automatización de precisión, las dimensiones fuera de tolerancia pueden provocar directamente fallos de montaje, reducir la precisión operativa e incluso debilitar la fiabilidad a largo plazo de todo el sistema.

Afortunadamente, la desviación dimensional no es un problema sin solución. La clave está en identificar con precisión sus causas fundamentales, elegir el método de corrección adecuado y crear un sistema de prevención proactivo. Mediante un análisis sistemático de las desviaciones, correcciones específicas en el acabado y una optimización inteligente de los procesos, los fabricantes pueden aumentar de forma eficaz las tasas de aprobación de las piezas, reducir los costes de reelaboración y mantener la consistencia dimensional en todas las series de producción en masa.

1. Causas fundamentales de la desviación dimensional tras el mecanizado

Las desviaciones dimensionales rara vez se deben a un único problema. Lo más habitual es que se deban a una combinación de factores: el estado de la maquinaria, las propiedades de los materiales y el diseño del proceso. Por este motivo, los fabricantes deben identificar primero la causa raíz antes de aplicar cualquier solución; así se evita que el mismo problema vuelva a producirse.

1.1 Desgaste de las máquinas y herramientas con el paso del tiempo

La precisión inicial de los equipos CNC constituye la base para garantizar unas dimensiones constantes de las piezas. Tras largas horas de funcionamiento ininterrumpido, el desgaste natural afecta a los componentes internos de transmisión de la máquina. Con el tiempo, este desgaste se manifiesta directamente en forma de desviaciones en las dimensiones de las piezas:

• El desgaste de las guías, los husillos de bolas y otros componentes de transmisión reduce la precisión de posicionamiento y la repetibilidad de los ejes, lo que provoca una desviación sistemática.
• El desgaste de los filos tras muchas horas de mecanizado provoca la desviación de la herramienta, lo que hace que las dimensiones reales de corte se desvíen de los valores establecidos.
• Las máquinas sin calibrar, con referencias de ejes desplazadas, provocan un exceso de tolerancia en una sola dirección en todos los lotes de producción.

1.2 Deformación del material y variación dimensional

Los distintos materiales presentan propiedades mecánicas muy diferentes. Si no se lleva a cabo una planificación personalizada del proceso, estos materiales casi siempre sufrirán variaciones dimensionales tras el mecanizado:

• El corte libera la tensión interna residual acumulada en el material metálico en bruto. Esta tensión provoca alabeos y deformaciones que hacen que las dimensiones se salgan de los límites de tolerancia.
• Las estructuras de baja rigidez, como las paredes delgadas, los ejes esbeltos y las cavidades profundas, se deforman elásticamente bajo la fuerza de corte, lo que provoca errores de desviación de la herramienta.
• El calor generado durante el mecanizado hace que las piezas se expandan. Una vez enfriadas y contraídas, las dimensiones finales difieren de las mediciones realizadas durante el proceso.

1.3 Diseño deficiente del proceso y parámetros inadecuados

Una planificación deficiente del proceso da lugar a errores dimensionales desde el principio. De hecho, ni siquiera la precisión de los equipos de primera categoría puede garantizar la calidad de las piezas si el diseño del proceso es defectuoso:

• Una combinación inadecuada de velocidad de corte, avance y profundidad de corte aumenta las vibraciones durante el corte y la deformación de la herramienta, y altera la estabilidad dimensional.
• Una mala planificación de la trayectoria de la herramienta, los movimientos repetidos de contacto y el juego acumulado agravan progresivamente los errores dimensionales.
• La falta de uniformidad en los puntos de referencia de posicionamiento en las distintas configuraciones de sujeción provoca errores de posicionamiento y afecta directamente a la precisión de las dimensiones críticas.

2. Tres soluciones de corrección para las desviaciones dimensionales tras el mecanizado

Cuando detectes una desviación dimensional en una pieza, no es necesario que la descartes de inmediato. En su lugar, puedes elegir el método de corrección adecuado en función de la magnitud de la desviación, la estructura de la pieza y los requisitos de rendimiento. Este enfoque reduce los costes de producción sin comprometer en absoluto la calidad de la pieza.

2.1 Mecanizado de acabado secundario

Este es el método de corrección más utilizado y funciona mejor con piezas de grandes dimensiones que cuentan con suficiente margen de mecanizado. Se elimina el material sobrante mediante una pasada de acabado ligera para que las dimensiones vuelvan a situarse dentro del rango de tolerancia permitido:

• Se pueden corregir las dimensiones y las tolerancias geométricas de las superficies de acoplamiento (como las caras planas y los diámetros exteriores) mediante fresado y rectificado de precisión.
• Los orificios de diámetro inferior al previsto se pueden ampliar mediante mandrinado y escariado para mantener una redondez y una coaxialidad uniformes.
• Antes de empezar, vuelve a medir con cuidado las dimensiones reales y comprueba el stock restante. Utiliza siempre un único punto de referencia para la segunda sujeción, a fin de evitar que se sumen nuevos errores de posicionamiento.

Por regla general, el éxito del acabado secundario depende de un control riguroso de la profundidad de corte y de la precisión de la sujeción. Solo funciona con dimensiones que dejen suficiente material sobrante; un corte excesivo estropeará la pieza por completo.

2.2 Recubrimiento superficial para la compensación de dimensiones

Cuando una pieza mide ligeramente por debajo del límite inferior de tolerancia y la diferencia es pequeña, se puede compensar mediante un tratamiento superficial. Estos procesos añaden finas capas de material sin necesidad de realizar ningún trabajo de mecanizado adicional:

• Entre las opciones más habituales se encuentran la galvanoplastia, el recubrimiento químico y el anodizado duro. Es posible ajustar con precisión el espesor del recubrimiento modificando los parámetros del proceso.
• Estos procesos no solo sirven para ajustar las dimensiones, sino que también aumentan la dureza superficial, la resistencia al desgaste y la resistencia a la corrosión, lo que se traduce en un mejor rendimiento general.
• Debes calcular con antelación el espesor del recubrimiento y el margen de tolerancia para evitar que el recubrimiento resulte demasiado grueso tras su aplicación. También debes comprobar que exista una buena adherencia entre el recubrimiento y el material de base.

2.3 Ajuste de las tolerancias de montaje

En el caso de desviaciones en dimensiones funcionales no críticas, puedes compensar el error ajustando las relaciones de ensamblaje. Y lo mejor de todo es que no es necesario retocar la pieza en sí:

• Ajusta las bandas de tolerancia de las piezas de acoplamiento y utiliza el emparejamiento selectivo para mantener la precisión global del montaje dentro de los límites previstos.
• Ajustar los diseños de instalación de las estructuras auxiliares y dejar margen de ajuste para compensar pequeñas desviaciones dimensionales
• Debes realizar comprobaciones exhaustivas de la estructura y el rendimiento antes de utilizar este método. Nunca lo apliques a dimensiones críticas relacionadas con la seguridad o a ajustes de movimiento fundamentales.

3. Sistema proactivo de prevención y control de las desviaciones dimensionales

Dicho esto, prevenir las desviaciones en el origen supone un ahorro de costes mucho mayor que reparar las piezas a posteriori. Al crear un sistema de control de precisión de principio a fin, se reducen drásticamente las tasas de sobretolerancia y se garantiza el funcionamiento constante de la producción en serie.

3.1 Planificación previa de los procesos y análisis de riesgos

Para empezar, debes identificar todos los puntos de riesgo antes del mecanizado y evitar las desviaciones ya en la fase de diseño del proceso:

• En el caso de estructuras flexibles y fáciles de deformar, como paredes delgadas y cavidades profundas, optimiza las configuraciones de sujeción y añade soportes auxiliares para distribuir la fuerza de corte.
• Añade pasos para aliviar la tensión en los materiales propensos a la deformación, y realiza el mecanizado de acabado únicamente después de que el tratamiento de envejecimiento haya liberado la tensión interna generada durante el desbaste.
• Divide el trabajo en fases claras de desbaste, semiacabado y acabado. De este modo, se libera gradualmente la tensión de corte y te permite controlar con precisión el material en cada paso.

3.2 Inspección de principio a fin y control en bucle cerrado

Además, debes integrar las inspecciones en cada fase de la producción. Esto te permite detectar los problemas a tiempo, realizar ajustes rápidos y evitar el costoso desecho de todo el lote:

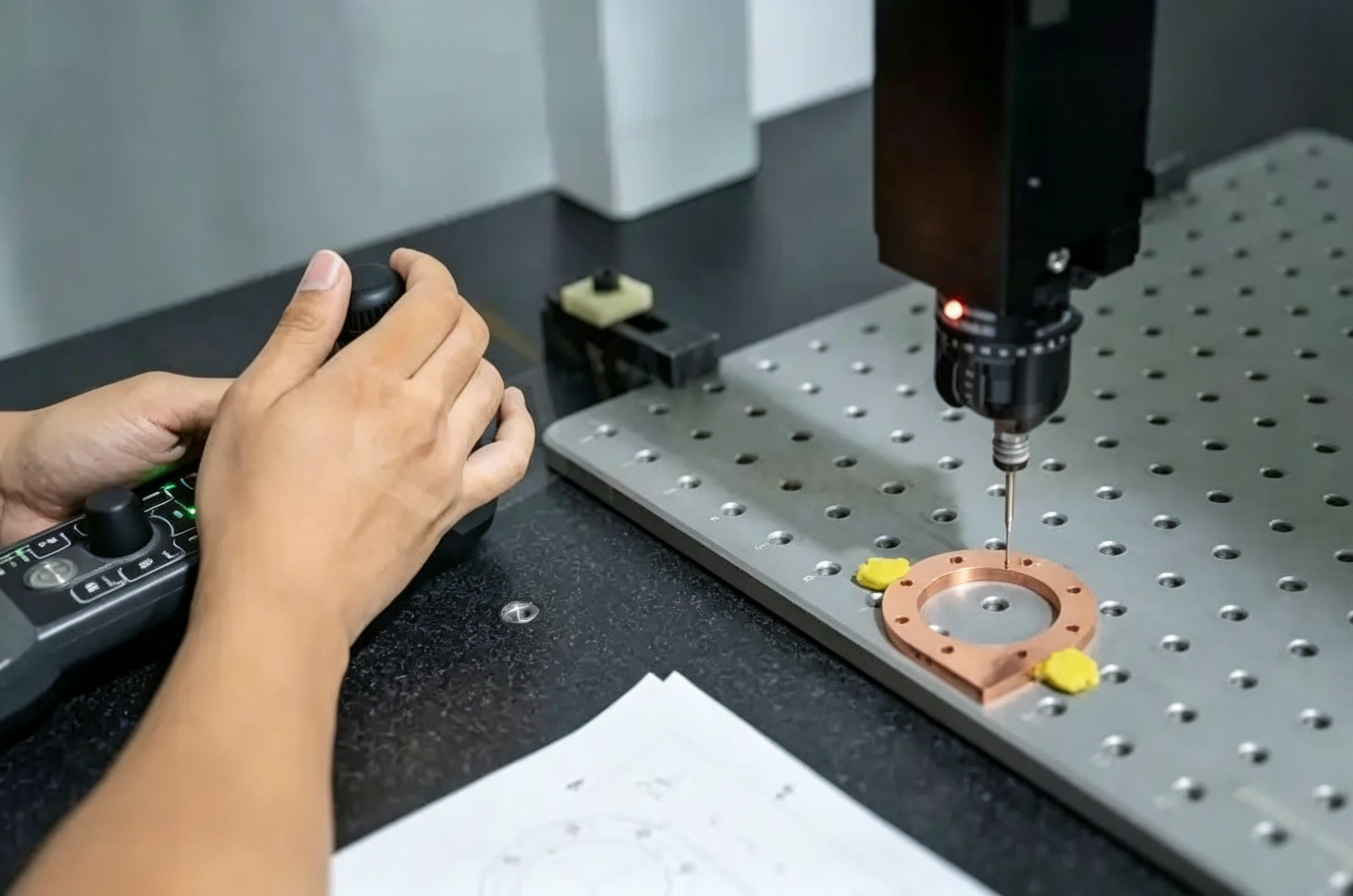

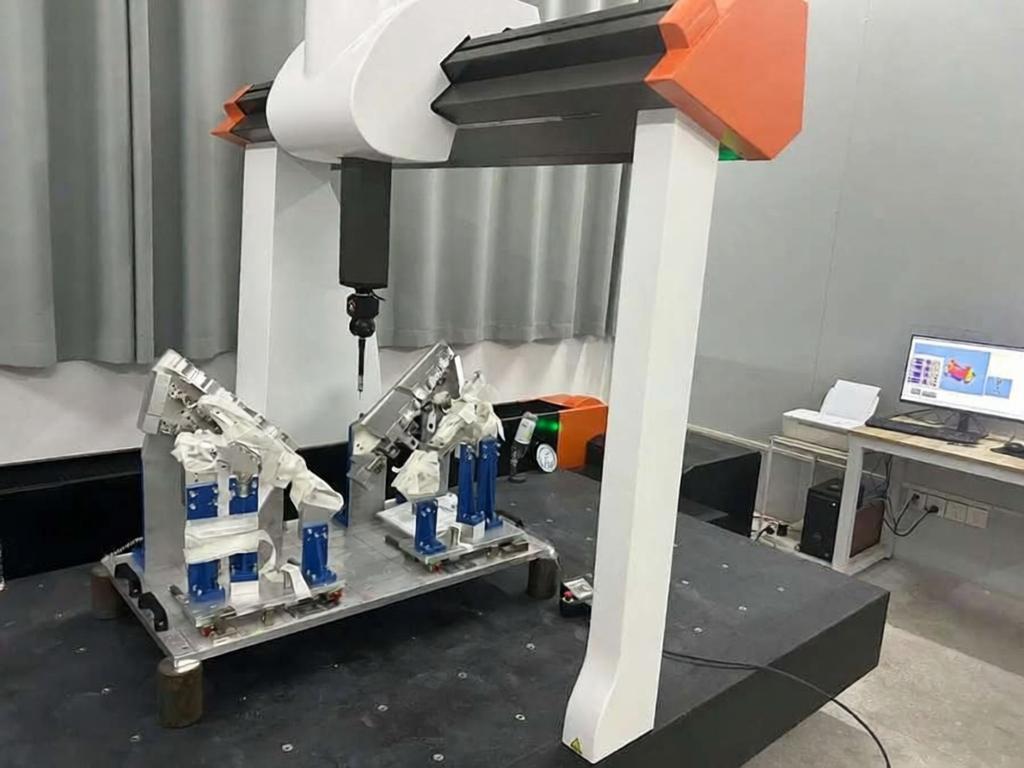

• Realiza controles dimensionales completos de la primera pieza con máquinas de medición por coordenadas y no comiences la producción en serie hasta que hayas comprobado que todos los parámetros son correctos.
• Añade puntos de control de inspección tras las operaciones clave para realizar un seguimiento en tiempo real de las variaciones dimensionales y compensar el desgaste de las herramientas y la deformación térmica sobre la marcha
• Establecer una rutina de muestreo por lotes para mantener la consistencia dimensional durante la producción en serie y evitar que la desviación sistemática siga agravándose.

3.3 Prácticas estables de control durante el proceso

Por último, puedes reducir las variables del proceso mediante una gestión estandarizada para mantener unas condiciones de mecanizado constantes en cada ciclo:

• Implemente un sistema de gestión de la vida útil de las herramientas y sustitúyalas según un calendario establecido para evitar desviaciones debidas a un desgaste excesivo.
• Realiza periódicamente la calibración y el mantenimiento de la precisión de la máquina para mantener el rendimiento básico del equipo dentro de los límites establecidos.
• Estandarizar las bibliotecas de parámetros de corte para los distintos materiales con el fin de reducir las variaciones dimensionales derivadas de los cambios manuales de parámetros

4. Cómo decidir si una pieza necesita una segunda elaboración

No todas las desviaciones dimensionales requieren una corrección completa. Las modificaciones innecesarias solo suponen un coste adicional sin aportar ningún beneficio real. En cada caso, debes evaluar el problema en función de las normas de tolerancia y la función de la pieza para elegir la solución más rentable.

4.1 Evaluación según los límites de la banda de tolerancia

En concreto, debes utilizar los rangos de tolerancia que figuran en los planos técnicos como referencia principal a la hora de tomar decisiones:

• Dimensiones dentro del margen de tolerancia: se acepta la pieza como conforme, sin que sea necesaria ninguna corrección adicional
• Ligera sobretolerancia sin repercusiones en las funciones esenciales: evaluar el coste y la viabilidad de la reparación, y dar prioridad a las opciones de reparación de bajo coste.
• Tolerancia excesiva grave sin margen de ajuste ni riesgo para la seguridad estructural: deseche la pieza para evitar fallos posteriores en el montaje o en el funcionamiento.

4.2 Priorizar según la función de la pieza y su importancia crítica

También deberías adaptar tu enfoque en función de la importancia que tenga cada dimensión para el producto final:

• Las superficies de acoplamiento críticas, los pares de movimiento y las dimensiones relacionadas con la seguridad deben cumplir estrictamente las normas de tolerancia. Cualquier pieza que no supere estas comprobaciones debe ser reelaborada o desechada.
• En el caso de las superficies estéticas no críticas y los elementos de montaje auxiliares, se puede autorizar una excepción tras la revisión del diseño, siempre y cuando no afecten al rendimiento general del equipo.

Conclusión

En última instancia, las desviaciones dimensionales en las piezas mecanizadas se deben a una combinación de factores relacionados con los equipos, los materiales y los procesos. Las correcciones a posteriori solo sirven como solución de contingencia. La optimización proactiva de los procesos y el control de calidad de principio a fin constituyen la estrategia fundamental para lograr una precisión constante y reducir las tasas de reelaboración.
