La industria electrónica mundial sigue evolucionando hacia la miniaturización, la alta integración y un rendimiento superior. Desde la electrónica de consumo y los equipos de comunicación hasta los sistemas de control industrial y los sensores inteligentes, los dispositivos plantean requisitos estrictos a los componentes metálicos de precisión que los integran. Estos requisitos abarcan la precisión dimensional, la calidad de la superficie, la uniformidad de los lotes y la correspondencia de las características eléctricas.
Las piezas giratorias, como los terminales de conexión, los ejes en miniatura, los componentes roscados de precisión y los manguitos de blindaje, son de tamaño reducido, pero determinan directamente la fiabilidad de la conexión, la estabilidad operativa y la vida útil de los equipos terminados.

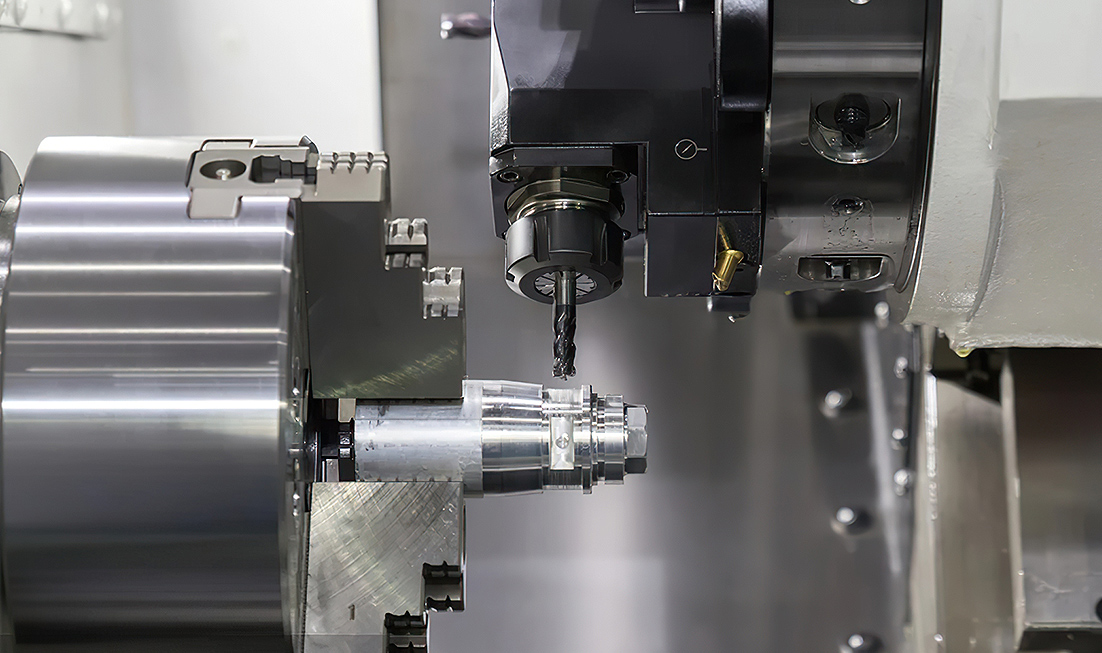

El torneado CNC permite un control preciso de las trayectorias de la herramienta mediante sistemas de control digital. Permite realizar torneado exterior, mandrinado interior, refrentado, ranurado, roscado y el conformado de contornos complejos en una sola configuración. Esto lo hace especialmente adecuado para las necesidades fundamentales de la industria electrónica: dimensiones minúsculas, requisitos de alta precisión y producción en grandes volúmenes.
En comparación con el torneado manual tradicional, el torneado CNC reproduce con precisión las trayectorias de mecanizado y los parámetros de corte mediante programas estandarizados. Reduce considerablemente las desviaciones dimensionales provocadas por la operación manual. Cuando se combina con tecnologías de carga y descarga automatizadas y de inspección durante el proceso, aumenta aún más la eficiencia de la producción en serie. Hoy en día, se ha convertido en uno de los procesos fundamentales para la fabricación de componentes electrónicos de precisión.
1. Principales aplicaciones del torneado CNC en componentes electrónicos
1.1 Componentes de precisión fundamentales de los conectores electrónicos
Los conectores son componentes fundamentales que transmiten señales y energía en los sistemas electrónicos. Sus piezas internas principales, entre las que se incluyen terminales metálicos, pines, manguitos de contacto y bornes de conexión, suelen ser de tamaño minúsculo y estar sujetas a estrictos requisitos de tolerancia geométrica. Estas características influyen directamente en la resistencia de contacto, la vida útil del acoplamiento y la estabilidad de la transmisión de señales.
Las máquinas de torneado CNC mecanizan el diámetro exterior, el diámetro interior, las ranuras de posicionamiento, los conos de sellado y las estructuras roscadas de los terminales en una sola operación. Garantizan la concentricidad y el acabado superficial de los diámetros interior y exterior, y evitan los errores acumulados derivados de las sujeciones en procesos múltiples.
En el caso de productos de alta gama, como los conectores de radiofrecuencia, un control de concentricidad de alta precisión reduce eficazmente la pérdida de señal y garantiza un buen rendimiento en la transmisión de alta frecuencia. Los programas de mecanizado estandarizados también garantizan una gran consistencia dimensional en las series de producción en masa. Esto proporciona una base dimensional estable para los procesos posteriores de galvanizado y montaje.
1.2 Componentes funcionales de hardware de precisión
Los dispositivos electrónicos contienen un gran número de componentes de hardware funcionales. Estos componentes desempeñan funciones esenciales, como la fijación, la transmisión y el posicionamiento, y constituyen un apoyo fundamental para el funcionamiento estable de las estructuras de los equipos.
Las piezas de fijación, como las tuercas de precisión, los pernos en miniatura y los manguitos roscados, deben cumplir requisitos estrictos en cuanto a la precisión del perfil de la rosca y la desviación del paso. El torneado CNC controla con precisión la profundidad de roscado y la trayectoria de la herramienta, lo que garantiza un par de apriete constante durante el montaje. Esto mejora la resistencia a las vibraciones y el comportamiento antidesapretamiento de la estructura general del equipo.
Las piezas de eje en miniatura se utilizan ampliamente en micromotores, sensores y actuadores de precisión. El torneado de alta precisión controla eficazmente la circularidad, la concentricidad y la rugosidad superficial. Como resultado, reduce el ruido de funcionamiento y mejora la estabilidad operativa y la vida útil de los mecanismos giratorios.
1.3 Componentes estructurales y de blindaje metálicos
Además de las piezas conductoras y de transmisión, el torneado CNC también se utiliza ampliamente para fabricar componentes de soporte estructural, blindaje electromagnético y disipación de calor para dispositivos electrónicos.
Las piezas estructurales, como los postes de soporte de placas de circuito impreso, los postes de montaje y los postes de posicionamiento, se benefician de un control unificado de la longitud y la precisión de la rosca. Esto reduce los errores de planitud en el montaje de las placas de circuito impreso y garantiza una soldadura fiable de los chips y los componentes.
Los manguitos de blindaje metálico dependen de una redondez y unas dimensiones de ajuste de alta precisión para lograr un ajuste perfecto en el montaje. Reducen eficazmente las interferencias electromagnéticas (EMI) y mantienen una transmisión interna estable de la señal.
Además, el torneado de precisión permite crear canales de flujo complejos y superficies de acoplamiento en estructuras de disipación de calor de aleación de aluminio, lo que mejora la eficiencia de la gestión térmica de los dispositivos electrónicos.
2. Adaptación del proceso de torneado a los materiales habituales de los componentes electrónicos
Los componentes electrónicos requieren un equilibrio entre conductividad eléctrica, resistencia mecánica, resistencia a la corrosión y ligereza. Entre los materiales más utilizados se encuentran el latón, las aleaciones de aluminio y el acero inoxidable. Estos materiales presentan características de corte muy diferentes, por lo que se necesitan soluciones de proceso específicas para garantizar la calidad del mecanizado.
2.1 Mecanizado de componentes de latón
El latón ofrece una excelente conductividad eléctrica, conductividad térmica y maquinabilidad, lo que lo convierte en un material muy utilizado para los terminales de conectores electrónicos y los conectores conductores.
El latón presenta una baja resistencia al corte y es adecuado para el torneado a alta velocidad. Al optimizar los parámetros de corte y la geometría del filo de la herramienta, los fabricantes pueden reducir las rebabas de mecanizado y conseguir acabados superficiales de alta calidad.
Esto no solo reduce la resistencia de contacto, sino que también disminuye el coste de los procesos posteriores de pulido y galvanización. Se adapta perfectamente a las necesidades de producción de componentes electrónicos en grandes volúmenes y a bajo coste.
2.2 Mecanizado de componentes de aleación de aluminio
Gracias a sus ventajas de baja densidad y alta conductividad térmica, las aleaciones de aluminio se utilizan ampliamente en piezas estructurales de equipos electrónicos, disipadores térmicos y componentes de carcasas.
Las aleaciones de aluminio presentan una elevada plasticidad, por lo que durante el mecanizado se forman fácilmente rebabas acumuladas. Esto provoca arañazos en la superficie y un peor acabado de la misma. Las piezas estructurales de paredes delgadas también son propensas a deformarse debido a las fuerzas de sujeción y de corte.
En el caso de las piezas de aleación de aluminio, el torneado CNC requiere herramientas afiladas con ángulos de inclinación grandes, combinadas con velocidades de corte y avances adecuados. Las rutas de evacuación de virutas también se optimizan para evitar que estas rayen por segunda vez las superficies mecanizadas.
En el caso de manguitos y piezas de carcasas de paredes delgadas, las mordazas blandas a medida y las soluciones de baja fuerza de sujeción controlan la deformación durante el mecanizado. Esto garantiza la precisión dimensional y geométrica.
2.3 Mecanizado de componentes de acero inoxidable
El acero inoxidable se caracteriza por su elevada resistencia mecánica, su excelente resistencia a la corrosión y a la fatiga. Se utiliza principalmente para piezas de precisión en condiciones de funcionamiento adversas, como la electrónica industrial, los equipos de comunicaciones para exteriores y la electrónica de automoción.
El acero inoxidable presenta unas características evidentes de endurecimiento por deformación. El proceso de corte genera una gran cantidad de calor de corte, lo que provoca un rápido desgaste de la herramienta.
Mediante un control preciso de los parámetros en el torneado CNC, junto con herramientas altamente resistentes al desgaste y una refrigeración y lubricación adecuadas, los fabricantes pueden reducir eficazmente el endurecimiento por deformación y controlar la tasa de desgaste de las herramientas. Esto garantiza la estabilidad dimensional en la producción en serie y cumple los requisitos de durabilidad a largo plazo de las piezas en entornos complejos.
3. Control de la precisión y la eficiencia en la producción en serie
El sector de la electrónica se caracteriza por una rápida renovación de los productos, una elevada demanda de componentes y ciclos de entrega cortos. Gracias a la integración de tecnologías digitales y de automatización, el torneado CNC permite alcanzar al mismo tiempo el doble objetivo de alta precisión y alta eficiencia.
3.1 Control de la estabilidad de la precisión en todo el proceso
Un plan de proceso por etapas, que incluye el desbaste, el semiacabado y el acabado, elimina el sobrerrelieve paso a paso y libera las tensiones de mecanizado. De este modo, se garantiza la precisión dimensional y las tolerancias geométricas de las piezas mediante el diseño del proceso.
Los programas CNC estandarizados reproducen fielmente las trayectorias de mecanizado y los parámetros de corte. Eliminan las diferencias individuales propias del funcionamiento manual y garantizan una calidad constante en todos los lotes de producción. De este modo, se reducen de forma efectiva los índices de reelaboración y el desperdicio de material.
3.2 Inspección durante el proceso y compensación dinámica de herramientas
Los equipos de torneado CNC, equipados con un sistema de inspección durante el proceso, recogen datos dimensionales clave de las piezas en tiempo real. Identifican automáticamente las tendencias de desviación dimensional provocadas por el desgaste de las herramientas.
Cuando el desgaste alcanza un umbral determinado, el sistema activa automáticamente la compensación de la herramienta y ajusta su posición de mecanizado. De este modo, se mantienen estables las dimensiones de la pieza dentro del margen de tolerancia y se evita el desecho de lotes. Es especialmente adecuado para la producción en serie de componentes electrónicos en miniatura.
3.3 La producción automatizada mejora el rendimiento en las entregas
Las unidades de torneado CNC, combinadas con mecanismos automáticos de carga y descarga, cambiadores automáticos de herramientas y brazos robóticos, permiten el mecanizado totalmente automatizado de piezas. Reducen considerablemente el tiempo auxiliar dedicado a la sujeción y al cambio de herramientas, y mejoran la tasa de utilización de los equipos.
Los sistemas de gestión de la producción digital registran de forma sincronizada los parámetros de mecanizado, la vida útil de las herramientas y los datos de inspección de cada lote de piezas. Esto permite una trazabilidad de la calidad a lo largo de todo el proceso y proporciona datos que sirven de base para la iteración de los procesos y la optimización de la calidad.
4. Valor industrial y tendencias de desarrollo
La popularización de la tecnología de torneado CNC de alta precisión ha contribuido de manera eficaz a la miniaturización y a la mejora de la precisión de los componentes electrónicos. No solo mejora la precisión del montaje y la fiabilidad de las conexiones de los equipos electrónicos, sino que también reduce los costes generales de fabricación gracias a la producción en serie automatizada. Se ha convertido en un proceso básico indispensable en la cadena de la industria de la fabricación electrónica.
A medida que las exigencias en cuanto al tamaño y el rendimiento de los componentes siguen aumentando en la electrónica de consumo, la electrónica de automoción, las comunicaciones ópticas y otros campos, el torneado CNC está evolucionando hacia el microcorte de ultraprecisión, el control inteligente de procesos y el mecanizado compuesto multiproceso.
PartsMastery se especializa en soluciones de mecanizado CNC de alto rendimiento. Ofrecemos asistencia técnica integral para componentes electrónicos de precisión, lo que incluye la optimización de procesos, la selección de herramientas, la configuración de líneas de producción automatizadas y el control de calidad digital. Ayudamos a los fabricantes de productos electrónicos a mejorar la precisión en el mecanizado de piezas y la eficiencia en la producción, y proporcionamos un apoyo fiable en el mecanizado de precisión para la electrónica de consumo, los equipos de comunicaciones, el control industrial y otros sectores.
