El mecanizado por descarga eléctrica (EDM) se erige como uno de los procesos de fabricación avanzados sin contacto más valiosos en la producción de precisión. Elimina material mediante la erosión controlada por chispas pulsadas, y este principio de funcionamiento único le permite sortear las limitaciones fundamentales de los procesos de corte tradicionales, a saber, las restricciones relacionadas con la dureza del material y la complejidad estructural. Como resultado, constituye una solución de fabricación fundamental para aleaciones de alta dureza, cavidades complejas y piezas microestructuradas de paredes delgadas.
En la actualidad, tres variantes principales de la electroerosión (EDM) dominan las aplicaciones industriales: la electroerosión por hilo, la electroerosión por penetración y la electroerosión para orificios pequeños. Las tres se basan en la erosión por chispa para eliminar material conductor, pero difieren notablemente en el diseño de los electrodos, la capacidad de mecanizado y los casos de uso ideales. En esta guía, desglosamos los principios básicos de funcionamiento del electroerosionado, exploramos las ventajas y limitaciones específicas de cada proceso fundamental, abordamos métodos avanzados y especializados de electroerosionado y ofrecemos orientación práctica para la selección en función de las propiedades de los materiales y las necesidades del sector. En resumen, proporcionamos un marco de decisión completo para cualquiera que esté planificando flujos de trabajo de fabricación de precisión.
1. Principios básicos y valores fundamentales del EDM
1.1 Cómo funciona el EDM
En esencia, el EDM funciona generando descargas eléctricas pulsadas y controladas entre un electrodo de herramienta y un electrodo de pieza de trabajo, estando ambos electrodos sumergidos en un fluido dieléctrico. A medida que la tensión pulsada se acumula entre los dos electrodos y la distancia entre ellos se reduce hasta el umbral de ruptura, se forma instantáneamente un canal de plasma a alta temperatura. Las temperaturas locales alcanzan entre 8.000 y 12.000 °C, lo que funde y vaporiza pequeños volúmenes de material de la pieza de trabajo.
Inmediatamente después de cada pulso de descarga, el fluido dieléctrico restablece el aislamiento y elimina los residuos fundidos antes de que comience el siguiente ciclo. Este ciclo se repite miles de veces por segundo, erosionando el material de forma constante para dar forma a la geometría deseada siguiendo la trayectoria programada de la herramienta. Es importante destacar que la herramienta nunca entra en contacto físico con la pieza de trabajo durante todo el proceso, por lo que no actúan fuerzas de corte macroscópicas sobre la pieza.
1.2 Ventajas únicas en la fabricación de precisión
- Mecanizabilidad independiente de la dureza: En primer lugar, el proceso permite trabajar de forma estable con todos los materiales conductores, independientemente de su dureza, incluso con grados superiores a HRC 70. Esto elimina por completo el desgaste severo de las herramientas que caracteriza a los métodos de corte tradicionales.
- Tensión de mecanizado prácticamente nula: En segundo lugar, dado que no actúan fuerzas de corte mecánicas sobre la pieza, las piezas frágiles de paredes delgadas, en voladizo y de tamaño microscópico sufren una deformación mínima y conservan una excelente estabilidad dimensional.
- Capacidad para geometías complejas: Además, permite crear esquinas internas afiladas, ranuras profundas y estrechas, cavidades internas cerradas y microagujeros de alta relación de aspecto, características que las herramientas de corte tradicionales simplemente no pueden alcanzar.
- Alta uniformidad entre lotes: Por último, el funcionamiento totalmente controlado por parámetros ofrece una repetibilidad dimensional excepcional en la producción en serie, lo que lo hace ideal para piezas de serie de alta precisión.

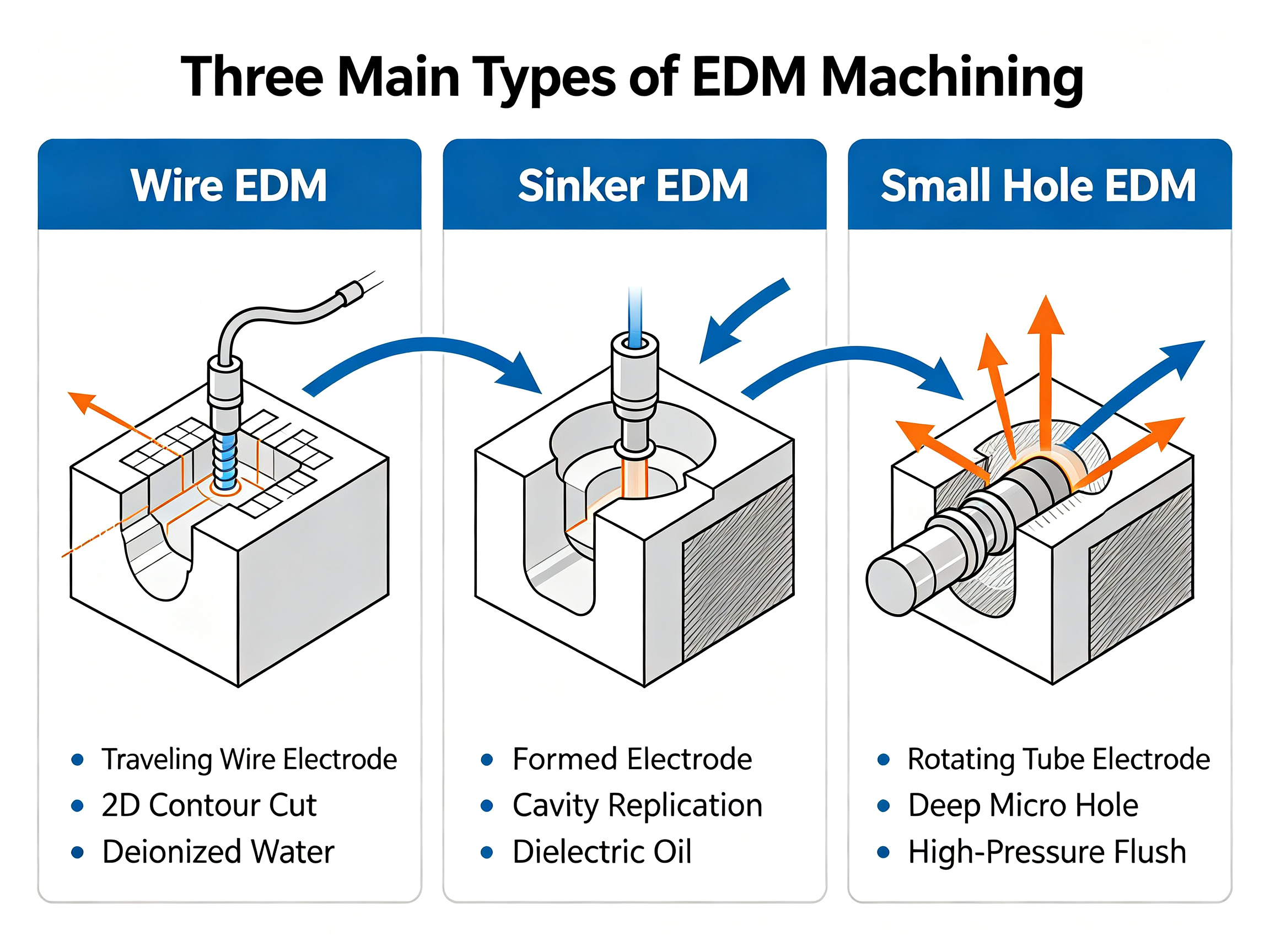

2. Explicación de los tres procesos principales de la EDM
En términos generales, los tres procesos principales de EDM abarcan la gran mayoría de los casos de uso industrial, y los ingenieros optimizan cada uno de ellos para geometrías de piezas y objetivos de precisión específicos.

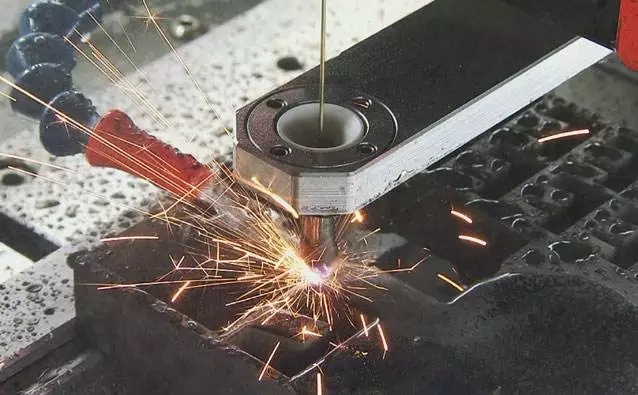

2.1 Electroerosión por hilo
Principio del proceso
El electroerosionado por hilo (EDM) utiliza como electrodo de trabajo un hilo metálico fino que se desplaza de forma continua; por lo general, se trata de un hilo de latón o recubierto de zinc con un diámetro comprendido entre 0,10 y 0,25 mm. Concretamente, el hilo sigue una trayectoria de contorno bidimensional programada numéricamente y genera miles de descargas por segundo contra la pieza de trabajo para erosionar el material de forma constante y conseguir un corte de contorno de precisión. Para la refrigeración y la eliminación de residuos, el sistema utiliza agua desionizada como fluido dieléctrico.
Características clave del proceso
| Parámetro de proceso | Rango de valores típicos |
|---|---|
| Tolerancia dimensional | ±0,005 mm |
| Mejor rugosidad superficial | Ra 0,4 μm |
| Diámetro del alambre | 0,10–0,25 mm |
| Eficiencia de corte | 80-180 mm²/min |
Entre sus ventajas, este proceso destaca por su capacidad para realizar cortes completos de contornos 2D complejos, ranuras estrechas y estructuras de paredes delgadas, al tiempo que mantiene una estabilidad excepcional entre lotes. No obstante, presenta claras limitaciones: no puede mecanizar cavidades 3D cerradas, deja un radio mínimo en las esquinas internas determinado por el diámetro del hilo y la distancia entre electrodos, y aumenta los costes de los consumibles en tiradas de producción largas debido al desgaste y la sustitución del hilo.
Aplicaciones típicas
En la práctica, los fabricantes lo utilizan para punzones y matrices de herramientas de estampación, pasadores de punzón de precisión, insertos de matriz, piezas estructurales perfiladas para el sector aeroespacial, componentes de precisión para dispositivos médicos y el corte de precisión de perfiles de aleaciones duras.
2.2 Electroerosión por penetración (electroerosión por punzón / electroerosión convencional)
Principio del proceso
El electroerosionado por penetración (Sinker EDM) se basa en un electrodo fabricado a medida con una forma que se adapta a la cavidad de destino; los fabricantes suelen fabricar estos electrodos con cobre, grafito o aleación de cobre y tungsteno. Durante el proceso, el electrodo permanece sumergido en aceite dieléctrico y se introduce axialmente en la pieza de trabajo. Elimina material capa a capa mediante descargas pulsadas a través de sus caras frontales y laterales y, al hacerlo, reproduce con precisión la forma tridimensional del electrodo en la pieza de trabajo para formar cavidades cerradas o estructuras de orificios ciegos.
Características clave del proceso
| Parámetro de proceso | Rango de valores típicos |
|---|---|
| Tolerancia dimensional | ±0,01 mm |
| Rango de rugosidad superficial | Ra 0,4–1,2 μm (por debajo de Ra 0,2 μm con electroerosión con mezcla de polvo) |
| Capacidad para cavidades profundas | Profundidades de 50 mm o más, aptas para cavidades ciegas de alta relación de aspecto |
| Materiales habituales para electrodos | Cobre puro, grafito, aleación de cobre y tungsteno |
Por el momento, es el único proceso de electroerosión (EDM) capaz de crear de forma eficiente cavidades 3D cerradas complejas, orificios ciegos y texturas internas finas. Sin embargo, presenta algunos inconvenientes notables: el diseño y la fabricación de los electrodos suponen un plazo de entrega más largo y un coste inicial adicional, y la eficiencia general del mecanizado se reduce notablemente en el caso de cavidades de gran volumen.
Aplicaciones típicas
En la mayoría de los casos, los fabricantes lo aplican a cavidades de moldes de inyección, matrices de fundición a presión, matrices de forja, accesorios de herramientas de precisión, piezas con cavidades internas complejas y moldes para espejos ópticos.
2.3 Electroerosión de orificios pequeños (electroerosión de microorificios)
Principio del proceso
El electroerosionado de orificios pequeños utiliza un electrodo tubular hueco que gira a alta velocidad, y un fluido dieléctrico a alta presión fluye continuamente a través del interior del electrodo para encargarse simultáneamente de la refrigeración y la eliminación de residuos. Concretamente, las descargas pulsadas entre la superficie del electrodo y la pieza de trabajo erosionan el material capa por capa. Este diseño permite la perforación de microagujeros profundos prácticamente sin fuerza de corte axial y con relaciones de aspecto extremadamente elevadas.
Características clave del proceso
| Parámetro de proceso | Rango de valores típicos |
|---|---|
| Rango de diámetros de orificio | φ0,1–3 mm |
| Tolerancia dimensional | ±0,02 mm |
| Mejor rugosidad superficial | Ra 0,8 μm |
| Relación de aspecto máxima | ≥ 20:1 |
Este proceso permite crear microagujeros profundos de alta precisión en materiales duros sin ningún riesgo de rotura de la broca ni de desgarro de las paredes del agujero. Además, da como resultado paredes de los agujeros sin rebabas y una excelente calidad de las entradas y salidas. Por supuesto, tiene sus inconvenientes: es más lento que el taladrado mecánico convencional, por lo que solo resulta adecuado para aplicaciones de microagujeros de precisión.
Aplicaciones típicas
En la producción real, los fabricantes lo utilizan para refrigerar orificios en álabes de turbinas, orificios de ventilación de moldes, orificios de inyectores de combustible, microorificios de dispositivos médicos, boquillas de precisión y hiladoras de fibra química.
3. Procesos avanzados de electroerosión especializados
Además de los tres métodos básicos, los ingenieros han desarrollado tres variantes avanzadas de electroerosión para proyectos con requisitos especiales de precisión, calidad de superficie o medioambientales. Estos procesos especializados amplían los límites del rendimiento estándar de la electroerosión.
3.1 Electroerosión con mezcla en polvo
En este proceso, los operarios dispersan de manera uniforme polvos conductores finos —como el grafito o el silicio— en el fluido dieléctrico. Estos polvos distribuyen la energía de la descarga de un solo pulso de forma más homogénea y crean puntos de descarga más suaves y distribuidos de manera más uniforme. Como resultado, el proceso reduce drásticamente la rugosidad superficial para conseguir acabados especulares por debajo de Ra 0,2 μm, al tiempo que reduce el desgaste de los electrodos y mejora la uniformidad de la superficie.
Hoy en día, la industria utiliza ampliamente este método para moldes ópticos, cavidades de inyección de alto brillo y componentes de cavidades para uso médico. En estas aplicaciones, reduce considerablemente o incluso elimina la necesidad de realizar operaciones de pulido manual.
3.2 Electroerosión en seco
El electroerosión en seco sustituye el dieléctrico líquido tradicional por gas comprimido, como el aire o el nitrógeno, y este diseño elimina por completo la contaminación por aceite y los costes de eliminación de residuos líquidos. En comparación con el electroerosión con aceite, genera una zona afectada por el calor más delgada, una capa de refundición superficial menos profunda, menos grietas térmicas y una menor oxidación superficial. Por este motivo, resulta ideal para microcomponentes electrónicos, utillaje para semiconductores, piezas de precisión de paredes delgadas y otras aplicaciones sensibles al daño térmico y a la contaminación. Dicho esto, su principal inconveniente es una tasa de eliminación de material inferior a la del electroerosionado húmedo.
3.3 Micro-EDM
El micro-EDM es un proceso especializado diseñado exclusivamente para estructuras a escala micrométrica. Utiliza electrodos de tan solo 0,02 mm de diámetro para crear orificios ultrafinos, microranuras, estructuras MEMS y otros elementos minúsculos. En cuanto a la precisión, ofrece tolerancias dimensionales de hasta ±0,005 mm y admite relaciones de aspecto de hasta 40:1. En la actualidad, los fabricantes recurren en gran medida al micro-EDM para la fabricación de microestructuras de dispositivos médicos, herramientas de precisión para semiconductores, conectores de alta gama y microsensores aeroespaciales.
4. Materiales aptos para el electroerosionado
En primer lugar, el EDM requiere que el material de la pieza a mecanizar sea conductor de la electricidad; la dureza del material apenas influye en el buen funcionamiento del proceso. En términos generales, los materiales compatibles más habituales se clasifican en cuatro categorías principales:
| Categoría de material | Notas habituales | Principales ventajas del mecanizado | Aplicaciones típicas |
|---|---|---|---|
| Acero para herramientas y metal duro | H13, D2, SKD11, carburo de tungsteno | Mecanizado independiente de la dureza, alta precisión | Moldes de inyección, matrices de estampación, herramientas de metal duro |
| Superaleaciones y titanio | Ti-6Al-4V, serie Inconel | Sin tensión de corte, baja deformación térmica | Componentes de turbinas, piezas de motores aeronáuticos, implantes médicos |
| Metales no ferrosos | Cobre puro, latón, aluminio 6061/7075 | Desgaste controlable de los electrodos, estabilidad dimensional | Insertos para moldes, estructuras electrónicas de precisión, componentes conductores |
| Acero inoxidable y aceros especiales | Acero inoxidable 304/316, SUS420 | Sin endurecimiento por deformación, deformación mínima de las paredes delgadas | Productos sanitarios, piezas industriales de precisión, componentes para fluidos |
Nota importante: Los procesos estándar de electroerosión no permiten mecanizar materiales no conductores, como la cerámica, los plásticos y el caucho.
5. Ventajas, limitaciones y criterios de selección
5.1 Ventajas fundamentales del EDM
- Amplia compatibilidad con distintos materiales: En primer lugar, el proceso es apto para todo tipo de materiales conductores, independientemente de su dureza o tenacidad, lo que lo convierte en la solución ideal para materiales de alta dureza y alto desgaste.
- Sin fuerzas de corte macroscópicas: En segundo lugar, al tratarse de un proceso sin contacto, garantiza una mayor precisión de mecanizado en piezas de paredes finas, esbeltas y que se deforman con facilidad.
- Capacidad superior en geometría compleja: Además, permite crear esquinas internas afiladas, ranuras profundas y estrechas, cavidades cerradas y microagujeros con una relación de aspecto elevada, características que están completamente fuera del alcance de las herramientas tradicionales.
- Alta precisión y uniformidad: Por último, ofrece una precisión dimensional a nivel de micras, una calidad de superficie estable y una excelente repetibilidad a lo largo de todo el proceso de producción por lotes.
5.2 Limitaciones inherentes al EDM
- Baja tasa de arranque de material: En primer lugar, es mucho más lento que el fresado CNC, y la eliminación de gran cantidad de material alarga considerablemente el plazo de producción total.
- Capa de recubrimiento ultrafina: En segundo lugar, las temperaturas de descarga instantáneas crean una capa de refundición a escala micrométrica en la superficie de la pieza. Las aplicaciones de exigencia extrema pueden requerir un pulido posterior para eliminar esta capa.
- Solo materiales conductores: Además, este proceso no permite mecanizar directamente materiales no conductores.
- Mayores costes accesorios: Por último, los consumibles, como los electrodos moldeados, el alambre y el líquido dieléctrico, aumentan los costes de producción. En el caso de proyectos con cavidades complejas, el diseño y la fabricación de los electrodos representan una parte aún mayor del gasto total.
5.3 Casos en los que el EDM es la mejor opción
Entonces, ¿cuándo conviene optar por el corte por electroerosión (EDM) en lugar del corte tradicional? Por lo general, ofrece mayores ventajas técnicas y económicas cuando se da alguna de las siguientes condiciones:
- En primer lugar, la dureza de la pieza de trabajo supera los 50 HRC, lo que provoca un desgaste excesivo de la herramienta y unos costes de mecanizado prohibitivos con los métodos tradicionales;
- En segundo lugar, las piezas presentan paredes delgadas, voladizos u otras estructuras deformables que no pueden soportar las fuerzas mecánicas de corte;
- En tercer lugar, las características internas, como ranuras profundas y estrechas, esquinas internas afiladas o cavidades cerradas, son totalmente inaccesibles para las herramientas de corte;
- En cuarto lugar, se necesitan microagujeros o microranuras de alta relación de aspecto que el taladrado o el fresado convencionales no pueden producir con la precisión necesaria;
- Por último, fabricáis piezas en serie de alta precisión con requisitos extremadamente estrictos en cuanto a la uniformidad dimensional y la estabilidad de los lotes.
6. Principales aplicaciones industriales
6.1 Sector aeroespacial
La industria aeroespacial depende en gran medida del electroerosionado (EDM) para la realización de orificios de refrigeración en álabes de turbina de superaleaciones, piezas estructurales perfiladas de aleación de titanio y utillaje de precisión para motores aeronáuticos. Por ejemplo, el electroerosionado de orificios pequeños permite crear de forma fiable docenas de orificios de refrigeración de alta precisión por cada álabe de turbina, cumpliendo los estrictos requisitos de alta relación de aspecto y bordes sin rebabas. Por otra parte, los fabricantes utilizan el electroerosionado por hilo para el corte de precisión y el mecanizado de piezas perfiladas de superaleaciones.
6.2 Productos sanitarios
Los fabricantes de dispositivos médicos aplican el electroerosión (EDM) a los moldes de implantes ortopédicos, las piezas de precisión de instrumentos quirúrgicos, las herramientas para la fabricación de stents y los microcomponentes médicos. En concreto, el micro-EDM permite un mecanizado de alta precisión de estructuras médicas a escala micrométrica. Su funcionamiento sin tensiones garantiza además la estabilidad dimensional de las piezas de pared delgada y microcomponentes, lo que contribuye a cumplir las estrictas normas de fiabilidad del sector médico.
6.3 Fabricación de herramientas y matrices
La fabricación de herramientas y matrices sigue siendo uno de los segmentos industriales más importantes para el electroerosionado (EDM). Por ejemplo, el electroerosionado por hilo permite crear componentes de punzones y matrices para el estampado y las matrices progresivas. El electroerosionado por penetración se encarga del mecanizado de acabado de las cavidades de los moldes de inyección y de fundición a presión, y resulta especialmente eficaz para cavidades profundas, esquinas afiladas y texturas que el fresado no puede reproducir. Por último, el electroerosión de orificios pequeños permite crear orificios de ventilación de precisión y circuitos de refrigeración en el interior de los moldes.
6.4 Fabricación de precisión para el sector de la automoción
Los equipos de producción del sector de la automoción utilizan el electroerosionado (EDM) para la fabricación de herramientas de precisión para automóviles, orificios de sistemas de inyección de combustible, piezas endurecidas de precisión para sistemas de transmisión y mucho más. En concreto, el electroerosionado por hilo preserva la precisión de los contornos de las piezas endurecidas, mientras que el electroerosionado de orificios pequeños crea microorificios de alta precisión en los inyectores de combustible para optimizar el rendimiento de la atomización del combustible.
6.5 Electrónica y microfabricación
Los fabricantes de productos electrónicos utilizan ampliamente el micro-EDM y el EDM por hilo para la fabricación de utillaje para semiconductores, conectores de precisión, microcomponentes conductores y el mecanizado de ranuras finas. A medida que los dispositivos electrónicos siguen reduciendo su tamaño, la capacidad del EDM para el mecanizado de microestructuras desempeña un papel cada vez más fundamental en el desarrollo de productos.
7. Preguntas frecuentes sobre el proceso
P1: ¿Cuáles son los principales tipos de máquinas de electroerosión?
Tres categorías principales de máquinas dominan el sector: las máquinas de electroerosión por hilo, las de electroerosión por penetración y las de electroerosión para orificios pequeños. Para necesidades especializadas, los fabricantes también ofrecen sistemas avanzados como la electroerosión con mezcla de polvo, la electroerosión en seco y la microelectroerosión. Cada uno de ellos persigue un objetivo específico: alta calidad superficial, mecanizado limpio y fabricación de microestructuras, respectivamente.
Pregunta 2: ¿Cuál es la diferencia fundamental entre el electroerosionado por hilo y el electroerosionado por penetración?
La diferencia fundamental radica en la forma del electrodo y el objetivo del mecanizado. Por un lado, el electroerosionado por hilo utiliza un hilo metálico que se desplaza de forma continua para el corte de contornos en 2D, el troquelado y el mecanizado de ranuras en modo de corte pasante. Por otro lado, el electroerosionado por penetración utiliza un electrodo con forma 3D a medida para crear cavidades cerradas, orificios ciegos y superficies curvas en 3D, reproduciendo geometrías internas complejas en el interior de la pieza de trabajo.
Pregunta 3: ¿Qué ventajas presenta el electroerosionado de orificios pequeños frente al taladrado convencional?
El electroerosionado de orificios pequeños no genera fuerza de corte axial, por lo que elimina por completo el riesgo de rotura de la broca o de desgarro de las paredes del orificio. Además, permite trabajar con materiales ultraduros de hasta HRC 70 con relaciones de aspecto de 20:1 o superiores. También crea paredes de orificio sin rebabas y garantiza una calidad constante en las entradas y salidas, lo que la hace ideal para aplicaciones de microagujeros de alta precisión, alta dureza y alta relación de aspecto.
Pregunta 4: ¿Se pueden procesar materiales no metálicos mediante EDM?
El electroerosionado estándar se basa en descargas eléctricas pulsadas, por lo que solo funciona con materiales conductores. No permite mecanizar directamente materiales no conductores, como la cerámica, los plásticos y el caucho. Algunos procesos especializados pueden trabajar con determinados materiales no metálicos tras una modificación de la superficie, pero los fabricantes aún no los han adoptado para su uso industrial a gran escala.
Pregunta 5: ¿Es el mecanizado por electroerosión (EDM) mejor que el fresado CNC?
Ninguno de los dos procesos es absolutamente superior; por el contrario, ambos funcionan como soluciones complementarias. El fresado CNC ofrece una alta eficiencia y un bajo coste para la eliminación de material a granel, contornos externos y cavidades sencillas. Por el contrario, el electroerosionado (EDM) destaca en el mecanizado de precisión de materiales duros, cavidades internas complejas, microdetalles y piezas de paredes delgadas. En la práctica, la mayoría de los proyectos utilizan una estrategia combinada de “fresado para el desbaste + electroerosión para el acabado” con el fin de equilibrar la eficiencia y la precisión.
Conclusión
En definitiva, el electroerosionado (EDM) sigue siendo una tecnología de fabricación avanzada e insustituible en el ecosistema de la fabricación de precisión. Cada uno de los tres procesos principales tiene unos límites de aplicación bien definidos: el electroerosionado por hilo destaca en el corte de contornos de precisión, el electroerosionado por penetración se centra en la fabricación de cavidades complejas y el electroerosionado para orificios pequeños se especializa en la producción de microorificios con una elevada relación de aspecto. La elección del proceso de electroerosión adecuado resuelve de forma eficaz los problemas de mecanizado de materiales difíciles de mecanizar y estructuras complejas, y mejora directamente la precisión y la uniformidad de las piezas.
