Mecanizado CNC: Guía para la selección de procesos para metales blandos frente a metales duros

En el mecanizado CNC, la dureza del material va mucho más allá de una simple clasificación como “blando” o “duro”: determina directamente el mecanismo de corte, la vida útil de la herramienta, el rango de parámetros y la precisión final de la pieza. Aunque el aluminio, el cobre y el latón pueden mecanizarse mediante torneado, fresado y taladrado al igual que el acero templado y las aleaciones a base de níquel, ambas categorías difieren fundamentalmente en cuanto a las fuerzas de corte, las temperaturas de corte, la morfología de las virutas y los patrones de desgaste de las herramientas. Comprender estas diferencias es un requisito previo para desarrollar planes de mecanizado sólidos, controlar los costes de las herramientas y garantizar la uniformidad entre lotes. Esta guía parte de los criterios de referencia para la clasificación de materiales y examina de forma sistemática las etapas clave, entre las que se incluyen la mecánica de corte, la selección de herramientas, el ajuste de parámetros, la evacuación de virutas, la refrigeración y el control de calidad. Además, ofrece datos comparativos cuantificados que los ingenieros pueden aplicar directamente en las revisiones de los procesos.

1. Clasificación de materiales y valores de referencia de dureza

Definición y aleaciones típicas de los metales blandos

Por «metales blandos» se entiende, en general, los metales no ferrosos y las aleaciones con una dureza Brinell inferior a aproximadamente 250 HBW y una resistencia a la tracción inferior a 600 MPa. Estos materiales comparten características comunes: alta ductilidad, bajo límite elástico y alta conductividad térmica. Entre los ejemplos más típicos se incluyen:
  • Aleaciones de aluminio: 6061-T6 (~95 HBW), 7075-T6 (~150 HBW), con una conductividad térmica de 150-200 W/(m·K). Son los materiales más utilizados para las piezas estructurales del sector aeroespacial y de la electrónica de consumo.
  • Cobre y aleaciones de cobre: Cobre puro (~40 HBW), latón C36000 (~80 HBW), bronce. Ofrecen una excelente conductividad térmica y eléctrica, pero tienden a ser pegajosos y a formar residuos en el borde (BUE).
  • Aleaciones de magnesio: AZ31B (~50 HBW), con una densidad de tan solo 1,74 g/cm³. Las velocidades de corte pueden alcanzar niveles extremadamente altos, pero las virutas inflamables exigen medidas de seguridad especiales.

Definición y aleaciones típicas de los metales duros

Por «metales duros» se entiende, en general, las aleaciones ferrosas y las aleaciones de alta temperatura con una dureza Brinell superior a 300 HBW (o superior a HRC 30). Estos materiales se caracterizan por un alto límite elástico, una fuerte tendencia al endurecimiento por deformación y una baja conductividad térmica. Durante el corte, la herramienta soporta cargas mecánicas y térmicas extremas. Entre los ejemplos más representativos se incluyen:
  • Aceros templados: Acero para herramientas H13 (48-52 HRC), acero para herramientas S7, AISI 4140 cementado y templado (50-55 HRC). Los fabricantes suelen utilizarlos para matrices, moldes y componentes resistentes al desgaste.
  • Aceros inoxidables y de endurecimiento por precipitación: 17-4PH H900 (~40 HRC), acero inoxidable 316L (se endurece por deformación hasta ~250 HBW). Estos materiales tienden a ser pegajosos y sufren un endurecimiento por deformación considerable.
  • Superaleaciones a base de níquel: Inconel 718 (aprox. 35 HRC, se endurece por deformación hasta aprox. 45 HRC), Hastelloy. La conductividad térmica es de tan solo 10-25 W/(m·K), por lo que el calor generado durante el corte se concentra en el filo.
  • Aleaciones de titanio: Ti-6Al-4V (~30 HRC). Su bajo módulo de elasticidad provoca la recuperación elástica, y su elevada reactividad química da lugar a un desgaste por difusión con los materiales de las herramientas.

2. Diferencias fundamentales en la mecánica del corte

Las diferencias en el corte entre los metales blandos y los duros se deben al comportamiento de deformación en la zona de cizallamiento y al modo de formación de la viruta. Una vez que los ingenieros comprenden este aspecto, pueden explicar por qué los ángulos de las herramientas, los parámetros y las estrategias de refrigeración difieren por completo.

Ángulo de cizallamiento y fuerzas de corte

Los metales blandos tienen un bajo límite elástico, por lo que el ángulo de corte suele ser elevado (40°–55°), el espesor de la viruta sin cortar sigue siendo reducido y la fuerza de corte principal se mantiene baja. En el caso del aluminio 6061, por ejemplo, la fuerza de corte específica alcanza aproximadamente entre 70 y 100 N/mm², lo que supone solo entre un tercio y la mitad de la del acero con contenido medio de carbono. En consecuencia, el mecanizado de metales blandos permite emplear grandes profundidades de corte y altas velocidades de avance, lo que permite alcanzar tasas de arranque de material extremadamente elevadas. Por el contrario, los metales duros presentan un ángulo de corte reducido (15°–30°), una capa de viruta sin cortar gruesa y fuerzas de corte principales y radiales significativamente más elevadas. La fuerza de corte específica del acero templado puede alcanzar los 250-400 N/mm², y la del Inconel 718 supera incluso los 450 N/mm². Las elevadas fuerzas radiales provocan la flexión de la herramienta, la recuperación elástica de la pieza de trabajo y vibraciones. Por lo tanto, el mecanizado de metales duros sigue siendo extremadamente sensible a la rigidez de la máquina y al control del saliente de la herramienta.

Morfología de las virutas y evacuación de las virutas

Comparación entre virutas largas de aluminio y virutas cortas de acero endurecido
Los metales blandos suelen producir virutas continuas, largas y en forma de espiral o de cinta. Si los operarios no rompen estas virutas rápidamente, pueden enredarse alrededor de la herramienta y la pieza de trabajo, rayar las superficies mecanizadas e incluso suponer un riesgo para la seguridad. Por lo tanto, el diseño de las ranuras de las herramientas de corte para metales blandos se centra en “enrollar y romper la viruta”, mientras que el refrigerante a alta presión expulsa las virutas de la zona de corte. Los metales duros, por su parte, producen en su mayoría virutas cortas y fragmentadas de tipo C o en forma de arco. Esto se debe a que los materiales de alta dureza sufren una deformación plástica severa y un cizallamiento adiabático en la zona de cizallamiento, lo que provoca que las virutas se fracturen de forma natural. El reto de la evacuación de virutas en el mecanizado de metales duros no es que las virutas se enreden, sino que las virutas a alta temperatura queman el filo de corte y la superficie mecanizada. Por consiguiente, los recubrimientos de las herramientas y el refrigerante deben aislar y disipar el calor.

Temperatura de corte y carga térmica

Los metales blandos tienen una alta conductividad térmica, por lo que la mayor parte del calor generado durante el corte se disipa a través de las virutas y la pieza de trabajo, y la temperatura del filo de corte se mantiene relativamente baja (normalmente por debajo de los 300 °C). Sin embargo, a altas velocidades de corte, la reactividad química del aluminio y el cobre aumenta, lo que los hace propensos a la adhesión y la difusión con las herramientas de carburo, lo que da lugar a la formación de un borde acumulado (BUE). Los metales duros presentan la situación opuesta. Su baja conductividad térmica hace que el calor de corte no pueda disiparse rápidamente a través de la pieza de trabajo, por lo que se concentra una gran cantidad de calor cerca del filo de corte (alcanzando entre 800 y 1200 °C). Las altas temperaturas aceleran el ablandamiento por transformación de fase y el fallo del recubrimiento del material de la herramienta. Por lo tanto, el mecanizado de metales duros debe basarse en materiales de herramienta con buena dureza en caliente —como el carburo de grano ultrafino, el CBN y la cerámica— y recubrimientos resistentes a altas temperaturas, como el TiAlN y el AlTiN, para soportar las cargas térmicas.

3. Comparación de estrategias de selección de herramientas

La selección de herramientas constituye la manifestación más evidente de las diferencias entre el mecanizado de metales blandos y el de metales duros. Ambas categorías se sitúan en extremos opuestos en cuanto al material de las herramientas, su geometría y la estrategia de recubrimiento.

Metales blandos: afilados, de gran ángulo de inclinación y de alto brillo

A la hora de mecanizar metales blandos como el aluminio, el cobre y el magnesio, el objetivo principal del utillaje es “lograr un corte nítido y evitar la adherencia”. Entre las estrategias específicas se incluyen:
  • Material de la herramienta: Los ingenieros deberían dar prioridad al carburo de grano ultrafino sin recubrimiento (como los grados K10/K20) o a los recubrimientos de diamante (diamante PCD/CVD) para obtener superficies de alto brillo y una vida útil de la herramienta extremadamente larga. De hecho, los recubrimientos pueden aumentar la tendencia a la adhesión del aluminio.
  • Geometría: Los fabricantes utilizan un ángulo de inclinación elevado (15°–25°), un ángulo de desprendimiento elevado (10°–15°) y un ángulo de hélice elevado (35°–45°) para reducir las fuerzas de corte y la deformación del material. Los filos de corte suelen mantenerse afilados (sin pulido) o se someten a un micropulido (por debajo de 0,02 mm).
  • Diseño de la flauta: Las amplias ranuras para virutas y las superficies pulidas de las estrías facilitan la evacuación fluida de virutas largas y reducen la fricción entre las virutas y la pared de la estría.

Metales duros: resistentes, con ángulo de corte negativo y resistentes al calor

Al mecanizar aceros templados, aleaciones a base de níquel y aleaciones de titanio, el objetivo principal del utillaje pasa a ser “soportar cargas elevadas y resistir el desgaste”. Entre las estrategias específicas se incluyen:
  • Material de la herramienta: Los operarios eligen las herramientas en función del rango de dureza. Para un rango de 30 a 45 HRC, utilizan carburo de grano ultrafino recubierto. Para un rango de 45 a 55 HRC, las herramientas de CBN (nitruro de boro cúbico) o de cerámica dan buenos resultados. Para las aleaciones a base de níquel, se da prioridad al carburo de alta tenacidad con alto contenido en cobalto o a la cerámica.
  • Geometría: Los fabricantes utilizan un ángulo de inclinación bajo o negativo (-5° a +5°), un ángulo de desprendimiento bajo (5° a 8°) y un ángulo de hélice bajo (25° a 35°) para mejorar la resistencia del filo de corte. Deben afilar los filos (zona T, 0,05-0,2 mm × 20°-30°) o redondearlos para evitar que se astillen.
  • Recubrimientos: Los recubrimientos resistentes a altas temperaturas siguen siendo obligatorios. El TiAlN/AlTiN es adecuado para el corte en seco y el fresado de materiales duros; el TiCN, para aceros de dureza media-baja. Los recubrimientos de diamante no son adecuados para materiales ferrosos debido a la difusión del carbono.
Parámetro Mecanizado de metales blandos Mecanizado de metales duros
Material de la herramienta Carburo sin recubrimiento, diamante PCD Carburo recubierto, CBN, cerámica
Ángulo de inclinación 15°–25° (máxima) -5°–+5° (bajo/negativo)
Ángulo de desprendimiento 10°–15° 5°–8°
Ángulo de hélice 35°–45° 25°–35°
Preparación de los bordes Afilador o microafilador Afilado o redondeado T-land
Revestimiento Normalmente sin recubrimiento o con diamante TiAlN/AlTiN/TiCN: obligatorio

4. Comparación cuantificada de los parámetros de corte

Los ajustes de los parámetros de corte influyen directamente en la eficiencia del mecanizado, la vida útil de la herramienta y la calidad de la superficie. Los datos que figuran a continuación representan valores habituales en el sector. Los ingenieros deben adaptar las aplicaciones concretas en función de la rigidez de la máquina, el saliente de la herramienta y las condiciones de refrigeración.
Parámetro Aluminio 6061 Latón C36000 Acero templado H13 (50 HRC) Inconel 718
Velocidad de corte Vc (m/min) 300–800 200–400 80–200 30–80
Avance por diente fz (mm/diente) 0.1–0.3 0.08–0.2 0.03–0.1 0.02–0.08
Profundidad radial ae (mm) 0,5–1,0 × D 0,3–0,8 × D 0,1–0,3 × D 0,05–0,2 × D
Profundidad axial ap (mm) 1–2 × D 0,5–1,5 × D 0,1–0,5 × D 0,1–0,3 × D
Velocidad de arranque de material Q (cm³/min) 50–200 30–100 5–20 2–10
La tabla muestra claramente que la tasa de eliminación de material de los metales blandos alcanza entre 5 y 20 veces la de los metales duros. Sin embargo, esto no significa que el mecanizado de metales blandos pueda perseguir ciegamente parámetros elevados. Las velocidades de corte excesivas provocan la acumulación de material en el filo y la aparición de rebabas, mientras que las velocidades de avance excesivas provocan vibraciones y un empeoramiento de la rugosidad superficial. El mecanizado de metales duros, por el contrario, tiene un margen de parámetros muy estrecho: cualquier ajuste agresivo que supere la capacidad de la herramienta provoca un desgaste rápido o incluso un fallo catastrófico del filo.

5. Estrategias de refrigeración y evacuación de virutas

Metales blandos: lavado a alta presión y alto caudal

La prioridad del enfriamiento en el mecanizado de metales blandos no es la reducción de la temperatura, sino que se centra en la evacuación de virutas y en evitar el corte secundario. Por lo general, los operarios utilizan fluidos de corte emulsionados o semisintéticos a una presión de entre 20 y 70 bar con un caudal suficiente, y dirigen las boquillas hacia la zona de corte. El refrigerante a alta presión puede romper las virutas largas y expulsarlas rápidamente de la zona de mecanizado, al tiempo que reduce la temperatura de la pieza para minimizar la deformación térmica. En el caso de las aleaciones de magnesio, los operarios deben utilizar fluidos de corte especializados y controlar estrictamente la acumulación de virutas para evitar riesgos de combustión.

Metales duros: refrigeración de precisión o lubricación con cantidad mínima

La prioridad en materia de refrigeración durante el mecanizado de metales duros pasa a ser la reducción de la temperatura del filo de corte y la minimización del choque térmico. En el fresado de acero templado, cada vez son más los procesos que adoptan el corte en seco o la lubricación con cantidad mínima (MQL), ya que los recubrimientos de TiAlN forman una capa protectora de óxido de aluminio a altas temperaturas, lo que, de hecho, proporciona efectos autolubricantes. Si los operarios utilizan refrigerante, deben emplear herramientas con refrigeración interna a una presión de entre 50 y 100 bar, asegurándose de que el refrigerante llegue directamente al filo de corte. La refrigeración externa a menudo no llega a la zona de corte debido al efecto de barrera de vapor. Para el titanio y las aleaciones a base de níquel, la refrigeración interna a alta presión (70-150 bar) constituye la configuración estándar.

6. Calidad de la superficie y defectos habituales

Metales blandos: rebabas, bordes reforzados y arañazos

Los problemas de calidad de la superficie en los metales blandos se deben a tres causas principales. En primer lugar, las rebabas: los materiales dúctiles tienden a producir rebabas de desgarro en el lado de salida del filo, especialmente en bordes de paredes delgadas y orificios transversales. En segundo lugar, el acopio de material en el filo (BUE): a velocidades de corte medias o bajas, el aluminio y el cobre pueden soldarse en frío al filo de corte. Cuando el BUE se desprende, arrastra material de la superficie de la pieza, creando defectos en forma de escamas de pez. En tercer lugar, los arañazos por virutas: si los operarios no evacuan correctamente las virutas largas, dejan arañazos en la superficie mecanizada. Entre las medidas correctivas se incluyen: utilizar herramientas afiladas para reducir el desgarro en la salida; aumentar la velocidad de corte por encima del rango de formación de la BUE (normalmente >300 m/min para el aluminio); emplear refrigerante a alta presión para la evacuación forzada de virutas; y reducir la velocidad de avance con una herramienta nueva y afilada durante el acabado. En el caso de las piezas de aluminio de precisión, tras el mecanizado debe realizarse una operación específica de desbarbado: el desbarbado manual, el acabado vibratorio o el desbarbado térmico son opciones viables.

Metales duros: marcas de vibración, capa blanca y quemaduras

Los retos relacionados con la calidad de la superficie en los metales duros son totalmente distintos. En primer lugar, las marcas de vibración: las elevadas fuerzas radiales provocan fácilmente vibraciones en el sistema máquina-herramienta-pieza, dejando ondulaciones regulares en la superficie que, en casos graves, se hacen visibles y palpables. En segundo lugar, la capa blanca: tras el corte a alta temperatura, la capa superficial del acero endurecido puede sufrir una transformación de fase martensítica sin templado, formando una capa blanca dura y frágil que afecta a la vida útil a fatiga. En tercer lugar, la quemadura superficial: las temperaturas de corte excesivas provocan una decoloración por templado (azul/amarillo/marrón) en la superficie de la pieza, lo que reduce la dureza. Las medidas correctivas incluyen: minimizar el saliente de la herramienta, aumentar la rigidez de la máquina y utilizar herramientas de paso variable para suprimir las vibraciones; controlar la temperatura de corte para evitar la formación de la capa blanca y utilizar una combinación de fresado ascendente y convencional cuando sea necesario; y emplear profundidades de corte reducidas, velocidades de avance bajas y herramientas afiladas durante el acabado para garantizar que el calor generado por el corte no supere la temperatura de templado. En el caso de los componentes críticos, tras el mecanizado deben realizarse ensayos de dureza superficial e inspecciones metalográficas para confirmar la ausencia de capa blanca y quemaduras.

7. Eficiencia en el mecanizado y gestión de la vida útil de las herramientas

El cuello de botella en la eficiencia del mecanizado de metales blandos no suele ser el corte en sí mismo, sino que tiene que ver con los cambios de herramienta, la evacuación de virutas y la carga y descarga de piezas. En condiciones optimizadas, el fresado de alta velocidad del aluminio puede alcanzar tasas de arranque de material superiores a 200 cm³/min, y la vida útil de la herramienta puede llegar a varias horas o incluso a decenas de horas. Por lo tanto, en el mecanizado de metales blandos se debe dar prioridad a la optimización de las trayectorias de la herramienta (como el fresado trocoidal y el fresado dinámico de alta velocidad) y a la carga y descarga automatizadas, con el fin de maximizar la utilización de la máquina. Por el contrario, el cuello de botella en la eficiencia del mecanizado de metales duros se centra en la vida útil de la herramienta. La vida útil de la herramienta en el fresado de acero endurecido suele medirse en minutos (entre 10 y 60 minutos), y en el caso del Inconel 718 puede durar tan solo entre 5 y 20 minutos. En consecuencia, el mecanizado de metales duros requiere un estricto sistema de gestión de la vida útil de las herramientas: los operarios fuerzan los cambios de herramienta en función del tiempo de corte o del número de piezas mecanizadas, evitando que las herramientas desgastadas sigan en servicio y provoquen desviaciones dimensionales y degradación de la superficie. Además, los fabricantes deberían emplear sistemas de monitorización en línea del desgaste de las herramientas (como la monitorización de la potencia del husillo y la monitorización de emisiones acústicas) para sustituir las herramientas antes de que alcancen el criterio de desgaste.

8. Planificación de procesos y control de calidad

Planificación de la secuencia de mecanizado

Tanto si se mecanizan metales blandos como duros, los ingenieros deben planificar la distribución de las operaciones de desbaste, semiacabado y acabado en función de la geometría de la pieza y los requisitos funcionales. Sin embargo, el enfoque difiere entre ambas categorías. El mecanizado de metales blandos hace hincapié en el control de la deformación y la prevención de rebabas; por lo tanto, tras el desbaste debe realizarse un tratamiento de distensión o un envejecimiento natural, y en el acabado se utilizan profundidades de corte reducidas para minimizar la deformación elástica causada por las fuerzas de corte. El mecanizado de metales duros hace hincapié en la estabilidad del corte y la vida útil de la herramienta; por lo tanto, el desbaste utiliza grandes profundidades de corte con bajas velocidades de avance para proteger la herramienta, el semiacabado deja un margen de acabado uniforme (normalmente de 0,1 a 0,3 mm) y el acabado utiliza fresas de acabado específicas para garantizar las dimensiones y la calidad de la superficie.

Sujeción de piezas y control de la rigidez

Las piezas de metal blando tienen poca rigidez, por lo que los operarios deben evitar la deformación por sujeción. Deben utilizar mordazas blandas, mandriles de vacío o accesorios específicos, y distribuir las fuerzas de sujeción de manera uniforme. Las piezas de metal duro suelen tener buena rigidez, pero las fuerzas de corte son elevadas; por lo tanto, la sujeción debe ser robusta y fiable. Las configuraciones de «un localizador y dos pasadores» o la sujeción con tornillo de banco son las más adecuadas para garantizar que no se aflojen durante el mecanizado. En el caso de piezas de metal duro de paredes delgadas, los fabricantes pueden utilizar materiales de relleno (como aleaciones de bajo punto de fusión) para aumentar la rigidez y, posteriormente, retirarlos tras el mecanizado.

Inspección durante el proceso y verificación dimensional

Tras el mecanizado, los inspectores deben comprobar las dimensiones y la calidad de la superficie de acuerdo con los requisitos de la pieza. En el caso de las piezas metálicas de alta precisión, los micrómetros, los calibres, los medidores de rugosidad superficial y las máquinas de medición por coordenadas (CMM) permiten verificar las dimensiones críticas, las tolerancias y los parámetros superficiales. Los inspectores deben comprobar minuciosamente que las piezas de metal blando no presenten rebabas, deformaciones ni arañazos en la superficie; asimismo, deben comprobar minuciosamente que las piezas de metal duro presenten uniformidad dimensional, rugosidad superficial adecuada y que no presenten capa blanca ni quemaduras. Para la producción en serie, los fabricantes deben establecer un control estadístico de procesos (SPC) para supervisar los valores Cp/Cpk de las dimensiones críticas y garantizar que la capacidad del proceso cumpla con los requisitos.

9. Capacidades de mecanizado de precisión de PartsMastery

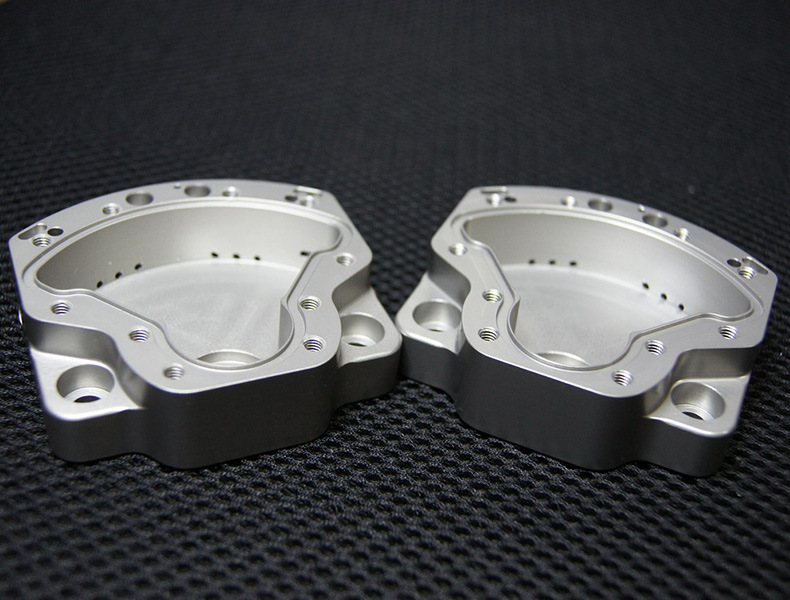

Gama de equipos y materiales

PartsMastery ofrece un amplio abanico de servicios de mecanizado CNC que abarca toda la gama de metales blandos y duros. Nuestras instalaciones cuentan con centros de mecanizado de 3, 4 y 5 ejes, así como tornos y rectificadoras CNC. Entre los materiales mecanizables se incluyen aleaciones de aluminio (6061, 7075, 2024), aleaciones de cobre (C36000, C11000), aleaciones de magnesio (AZ31B), aceros inoxidables (304, 316L, 17-4PH), aceros para herramientas (H13, S7, D2), aceros templados (hasta 60 HRC), aleaciones de titanio (Ti-6Al-4V) y superaleaciones a base de níquel (Inconel 718, Hastelloy C-276).

Precisión y garantía de calidad

Nuestros procesos de mecanizado secundario controlan la precisión con una tolerancia de ±0,005 mm, y la rugosidad superficial puede alcanzar un valor de Ra 0,4 µm (fresado de acabado) o Ra 0,1 µm (rectificado). Todas las piezas se someten a una inspección dimensional completa mediante CMM antes de su envío, y proporcionamos certificados de materiales e informes de inspección. Desde prototipos únicos hasta la producción en serie, PartsMastery personaliza planes de mecanizado óptimos en función de las características de los materiales.

10. Resumen

La diferencia en el mecanizado entre metales blandos y duros se reduce, en esencia, a una diferencia en la mecánica de corte. Los metales blandos se caracterizan por fuerzas de corte bajas, alta conductividad térmica y virutas largas; la estrategia de mecanizado gira en torno a “afilado, alta velocidad y evacuación de virutas”. Los metales duros se caracterizan por fuerzas de corte elevadas, baja conductividad térmica y virutas cortas; la estrategia gira en torno a “resistencia, control de la temperatura y resistencia al desgaste”. Ninguna de las dos categorías tiene una superioridad inherente; simplemente se adaptan a diferentes escenarios de aplicación. En proyectos prácticos, los ingenieros deben elaborar planes de mecanizado de forma integral basándose en el tipo de material, el grado de dureza, la geometría de la pieza y los requisitos funcionales, y no simplemente fijando la velocidad de corte en función de si el material es “blando” o “duro”. Al combinar adecuadamente el material de la herramienta, la geometría, los parámetros de corte y los métodos de refrigeración, los fabricantes pueden garantizar la consistencia de la calidad de las piezas, al tiempo que maximizan la eficiencia del mecanizado y controlan los costes generales de fabricación.

Preguntas frecuentes

¿Por qué no se recomiendan las herramientas con recubrimiento de TiAlN para el mecanizado del aluminio? Los recubrimientos de TiAlN presentan una rugosidad superficial relativamente elevada y tienden a adherirse al aluminio a las temperaturas de corte de este metal, lo que, de hecho, acelera la formación de rebabas. Para el mecanizado del aluminio, los ingenieros deben dar prioridad a las herramientas de carburo pulido sin recubrimiento o con recubrimiento de diamante (PCD/CVD). Los filos afilados y las superficies lisas de las ranuras proporcionan la mejor calidad superficial y la mayor vida útil de la herramienta. ¿Es mejor utilizar el fresado en espiral o el fresado convencional para el acero templado? Recomendamos el fresado ascendente para el acabado de acero templado. En el fresado ascendente, el filo de corte penetra de grueso a fino, las fuerzas de corte disminuyen gradualmente y el impacto en el filo es mínimo, lo que ayuda a proteger la herramienta y a conseguir una mejor calidad de superficie. Sin embargo, el fresado ascendente requiere husillos de la máquina sin holgura y una sujeción segura de la pieza. Para el desbaste, los operarios pueden utilizar el fresado convencional para proteger el filo del impacto de las escamas duras. ¿Por qué es obligatorio el refrigerante de alta presión en el mecanizado de aleaciones de titanio? Las aleaciones de titanio tienen una conductividad térmica extremadamente baja (~7 W/(m·K), solo 1/6 de la del acero), por lo que el calor generado durante el corte no puede disiparse a través de la pieza de trabajo. Más del 80 % del calor se concentra cerca del filo de corte. La refrigeración externa a menudo no llega a la zona de corte debido al efecto de barrera de vapor. Solo la refrigeración interna a alta presión (70-150 bar) —que suministra refrigerante directamente al filo de corte a través de los canales internos de la herramienta— puede reducir eficazmente la temperatura y prolongar la vida útil de la herramienta. Además, la refrigeración a alta presión ayuda a evacuar las virutas y evita el corte secundario. ¿Cómo se puede saber si una herramienta está desgastada durante el mecanizado de metales duros? Entre los indicios típicos del desgaste de las herramientas en el mecanizado de metales duros se incluyen: un sonido de corte más agudo o con vibraciones; marcas visibles de la herramienta o decoloración por quemaduras en la superficie de la pieza; cambio de color de la viruta, que pasa de blanco plateado a azul/marrón; aumento notable de la potencia o el par del husillo; y desviaciones de las dimensiones respecto a las tolerancias. Recomendamos elaborar una tabla de gestión de la vida útil de las herramientas, establecer intervalos de cambio de herramientas basados en pruebas de mecanizado reales (como el tiempo de corte o el número de piezas) y exigir el uso de herramientas nuevas antes del acabado, para evitar que las herramientas desgastadas afecten a la calidad final.
