A medida que la inspección industrial, la cartografía aérea, la distribución logística y la pulverización agrícola siguen ampliando sus ámbitos de aplicación, el sector de los drones está elevando los estándares de rendimiento en la fabricación de componentes. A diferencia de las piezas mecánicas generales, los componentes principales de los drones deben cumplir simultáneamente requisitos de construcción ligera, alta resistencia específica, montaje de precisión y resistencia a la fatiga en ciclos prolongados, lo que aumenta considerablemente la complejidad de los procesos de mecanizado CNC.
Esta guía analiza las principales dificultades que plantea la fabricación de piezas para drones en lo que respecta al diseño estructural, las propiedades de los materiales y el control de la producción en serie, y ofrece marcos prácticos de optimización de procesos y control de calidad para facilitar la selección de componentes y la planificación de la producción.
1. Por qué las piezas de los drones exigen una mayor precisión en el mecanizado
Aunque los drones suelen ser de tamaño compacto, sus componentes internos desempeñan funciones fundamentales, como soportar cargas estructurales, transmitir potencia y alojar la carga útil. En el caso concreto de los drones industriales y de uso profesional, la precisión del mecanizado determina directamente tres parámetros clave de rendimiento:
- Estabilidad en vuelo: La desviación posicional en los soportes del motor y las abrazaderas de la hélice amplifica el desequilibrio dinámico, provoca vibraciones de alta frecuencia y acorta la vida útil general.
- Autonomía y capacidad de carga útil: Un espesor excesivo de las paredes añade un peso innecesario, mientras que las paredes delgadas que se salen de las tolerancias suponen un riesgo de fallo estructural. El control de precisión es la clave para lograr un equilibrio entre resistencia y peso.
- Fiabilidad en el terreno: En condiciones de funcionamiento al aire libre complejas, una holgura de montaje excesiva y las tensiones residuales de mecanizado aceleran la fatiga de los componentes y aumentan la probabilidad de fallo.
Por estas razones, la fabricación de componentes para drones requiere no solo precisión dimensional, sino también uniformidad entre lotes, estabilidad de las tolerancias geométricas e integridad de las superficies. Es aquí donde el mecanizado de precisión aporta un claro valor añadido con respecto a las operaciones de fresado estándar.
2. Dos dificultades inherentes al mecanizado de piezas para drones
2.1 Baja rigidez debida a estructuras complejas de paredes delgadas
Los componentes de los drones suelen presentar superficies curvas, diseños en celosía y geometrías de paredes delgadas. Estos diseños reducen el peso, pero también provocan una rigidez de mecanizado insuficiente y plantean retos complejos en cuanto a la sujeción de piezas, lo que se refleja en tres áreas clave:
- Las superficies de forma libre y los contornos espaciales requieren un mecanizado simultáneo multieje, lo que aumenta la complejidad de la planificación de las trayectorias de la herramienta y la prevención de colisiones.
- El espesor de la pared suele oscilar entre tan solo 0,8 y 2 mm. Las fuerzas de corte provocan fácilmente deformaciones elásticas y plásticas, lo que da lugar a un espesor de pared irregular y a desviaciones dimensionales.
- Los orificios de montaje muy próximos entre sí exigen tolerancias de posición muy estrictas, y tanto la deformación provocada por los dispositivos de sujeción como la liberación de tensiones residuales pueden provocar una desviación en la posición de los orificios.
Estas geometrías no pueden fabricarse de forma estable con los procesos de mecanizado habituales. Requieren soluciones de sujeción específicas y estrategias de trayectorias de herramienta adaptadas a las características únicas de cada pieza.
2.2 Gran variabilidad en la maquinabilidad de los materiales ligeros
Para prolongar el tiempo de vuelo y maximizar la carga útil, los drones utilizan ampliamente materiales ligeros como aleaciones de aluminio, compuestos de fibra de carbono, plásticos técnicos y aleaciones de titanio. Cada material se comporta de forma muy diferente durante el corte, y una adaptación inadecuada del proceso conduce directamente al rechazo de las piezas.
| Tipo de material | Principales retos en el mecanizado | Puntos críticos de control |
|---|---|---|
| Aluminio (6061 / 7075) | Material blando propenso a la formación de rebabas; el calor generado durante el corte provoca fácilmente la deformación de la pieza de trabajo. | Alta velocidad del husillo, baja velocidad de avance, herramientas afiladas, suministro de refrigerante dirigido |
| Compuesto de fibra de carbono (CFRP) | Riesgo de delaminación, deshilachamiento de las fibras y astillado de los bordes; desgaste rápido de las herramientas | Herramientas de diamante, dirección de corte optimizada, avance controlado por diente |
| Plásticos técnicos (PEEK / PC) | Alta sensibilidad térmica; ablandamiento y desviación dimensional a temperaturas elevadas | Estrategia de corte con bajo aporte de calor, refrigeración por aire, profundidad de corte limitada por pasada |
| Aleación de titanio | Elevadas fuerzas de corte, baja conductividad térmica, desgaste extremadamente rápido de las herramientas | Máquina de alta rigidez, herramientas de metal duro recubiertas, refrigeración y lubricación abundantes |
3. Tres retos habituales en la fabricación en serie
3.1 Dificultad para controlar la precisión dimensional y la uniformidad de los lotes
Tanto en los trabajos personalizados de bajo volumen como en la producción en serie, las desviaciones dimensionales fuera de tolerancia son el problema de calidad más frecuente. Este problema se debe a cuatro causas principales:
- La precisión y la rigidez insuficientes del posicionamiento de la máquina, lo que impide mantener de forma estable tolerancias a nivel de micras.
- El desgaste progresivo de las herramientas provoca desviaciones en las dimensiones de corte y reduce la uniformidad entre los distintos lotes de producción.
- Las fluctuaciones de la temperatura ambiente provocan la expansión y la contracción térmicas tanto de la máquina como de la pieza de trabajo, lo que da lugar a errores de medición y de mecanizado.
- La vibración durante el corte provoca marcas de vibración en las superficies de paredes delgadas y deteriora tanto la tolerancia geométrica como la calidad de la superficie.
En el caso de elementos críticos, como las interfaces de montaje del motor y las superficies de ajuste del eje, una desviación de tan solo unos pocos micrómetros puede provocar fallos en el montaje. Por eso es esencial una coordinación completa de todo el proceso, que abarque los equipos, los procesos y las inspecciones.
3.2 Altos requisitos de compatibilidad entre el material y el proceso
Los componentes de los drones utilizan una amplia variedad de materiales, y es habitual encontrar combinaciones de varios materiales en un mismo producto. No existe una solución de mecanizado universal. Por ejemplo, la estrategia de alta velocidad adecuada para el aluminio provocará una grave delaminación en la fibra de carbono; el método de refrigeración diseñado para los plásticos no proporcionará una disipación del calor suficiente para el titanio.
Si no se comprueba la compatibilidad de los materiales durante la planificación del proceso, es probable que la producción en serie se vea afectada por defectos en los lotes, lo que aumentará los costes de los desechos y alargará los plazos de entrega.
3.3 Dificultad para garantizar la calidad de la superficie y la integridad funcional
Más allá de la precisión dimensional, la calidad de la superficie influye directamente en el rendimiento de los componentes. Las rebabas en los bordes dificultan el montaje de precisión, las marcas de las herramientas aumentan el riesgo de concentración de tensiones y las tensiones residuales del mecanizado provocan la deformación de las piezas tras la producción.
Esto resulta especialmente crítico en el caso de los componentes de potencia que giran a alta velocidad, ya que los defectos superficiales aceleran la aparición de grietas por fatiga y suponen un riesgo para la seguridad en condiciones de vibración prolongada.
4. Soluciones sistemáticas para mejorar la calidad del mecanizado de piezas para drones
4.1 Implantación de equipos de mecanizado multieje de alta rigidez
La capacidad de la maquinaria constituye la base de la precisión. En el caso de los componentes complejos de los drones, la estrategia de equipamiento recomendada incluye:
- Centros de mecanizado CNC de 5 ejes que realizan todas las operaciones —superficies curvas, caras en ángulo y patrones de múltiples orificios— en una sola configuración, lo que elimina los errores de posicionamiento derivados de tener que cambiar varias veces la fijación de la pieza.
- Bastidores de alta rigidez y husillos de alta precisión que reducen las vibraciones durante el corte y garantizan un mecanizado estable de piezas de paredes delgadas.
- Sistemas automatizados de sujeción y medición durante el proceso que aumentan la eficiencia de la producción y reducen los errores humanos.
4.2 Optimización del diseño de procesos de principio a fin
La planificación científica de los procesos reduce la distorsión y el riesgo de que se produzcan desviaciones de las tolerancias desde el origen:
- Organice las operaciones de mecanizado de forma lógica e incluya una etapa de alivio de tensiones tras el desbaste para minimizar la deformación durante las operaciones de acabado posteriores.
- Aplica estrategias de fresado por capas, fresado ascendente y trayectorias de herramienta suaves en las zonas de paredes delgadas para reducir el impacto de la fuerza de corte.
- Personaliza los parámetros de corte y las soluciones de herramientas para cada material con el fin de lograr un equilibrio entre la eficiencia del mecanizado y la calidad de la superficie.
- Desarrolla con antelación procesos específicos para elementos de difícil mecanizado, como agujeros profundos y ranuras estrechas, con el fin de evitar colisiones de las herramientas y una evacuación deficiente de las virutas.
4.3 Implantar sistemas de control de calidad de circuito cerrado
Los componentes de alta precisión requieren procesos de inspección exhaustivos para garantizar la trazabilidad y el control de calidad:
- Utilice una máquina de medición por coordenadas (CMM) para verificar las dimensiones críticas y las tolerancias geométricas con respecto a las especificaciones de diseño.
- Evalúe la calidad de la superficie y la integridad del material mediante perfilómetros de superficie e inspección metalográfica cuando sea necesario.
- Realizar una inspección del primer artículo, además de un muestreo durante la producción en serie, para detectar a tiempo el desgaste de las herramientas y las desviaciones dimensionales.
- Establecer un control estadístico de procesos (SPC) para mejorar continuamente la estabilidad de los procesos a lo largo del tiempo.
5. Componentes típicos de los drones aptos para el mecanizado CNC de precisión
El mecanizado CNC de precisión permite fabricar una amplia gama de componentes a medida para drones. Las tres categorías más comunes son:
Elementos estructurales portantes
Entre ellas se incluyen los bastidores principales del fuselaje, los conectores de los brazos y las estructuras del tren de aterrizaje. El requisito fundamental es la resistencia estructural y la resistencia a los impactos con un peso mínimo, por lo que suelen fabricarse en aluminio o fibra de carbono.

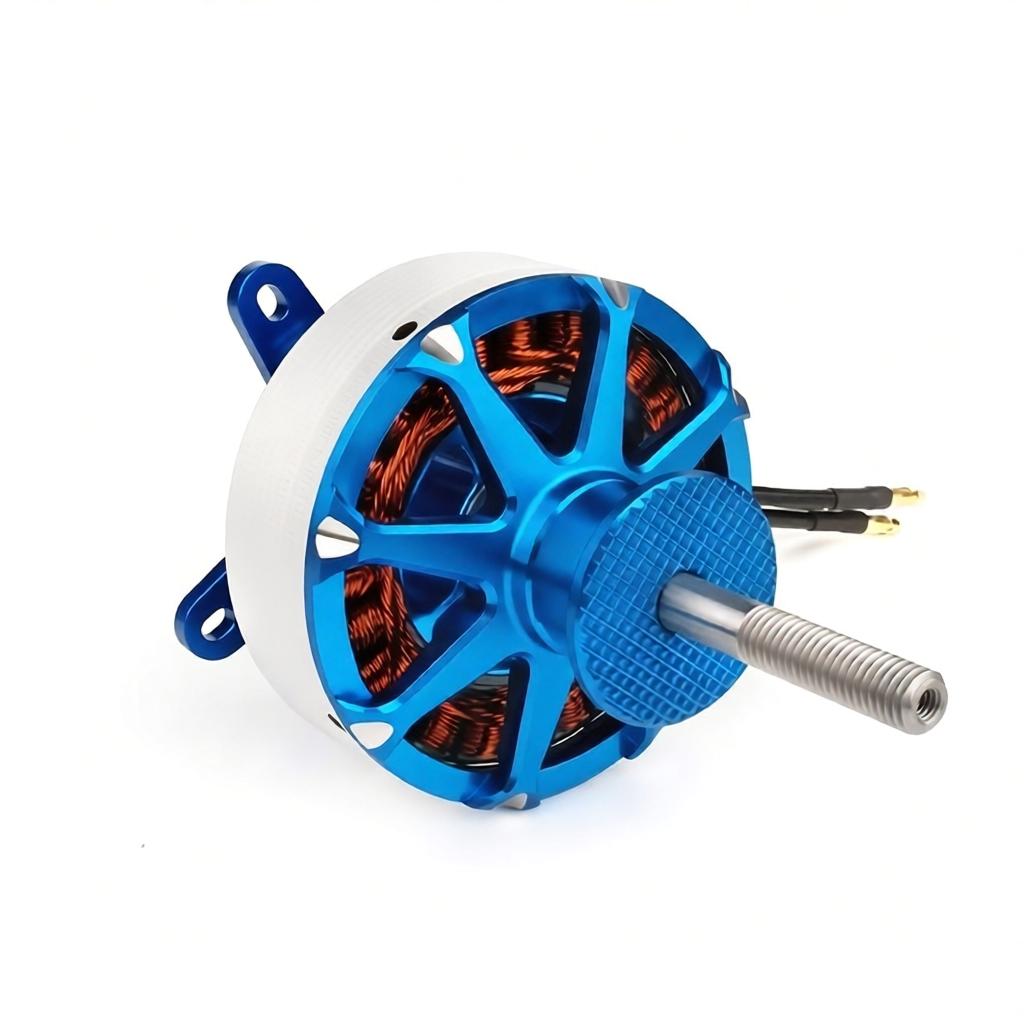

Componentes del sistema eléctrico
Entre ellos se incluyen los soportes del motor, las abrazaderas de la hélice, los soportes del eje y las estructuras de refrigeración. Estos componentes exigen una precisión extremadamente rigurosa en la posición de los orificios, tolerancias geométricas y un buen equilibrio dinámico, factores que influyen directamente en la eficiencia de la potencia de salida y en los niveles de vibración durante el vuelo.
Piezas de conexión funcionales
Entre ellos se incluyen conectores cardánicos, soportes para sensores, estructuras de liberación rápida y accesorios de interfaz. Suelen ser de tamaño compacto y contar con múltiples superficies de acoplamiento, lo que exige un estricto control de las tolerancias dimensionales para garantizar su intercambiabilidad.
Conclusión
La dificultad que plantea la fabricación de piezas para drones se debe, fundamentalmente, a la superposición de varios requisitos: diseño ligero, alta precisión y alto rendimiento. Implica aspectos relacionados con el comportamiento de los materiales, el diseño estructural, la planificación de procesos y el control de calidad en múltiples disciplinas, lo que la convierte en un proceso mucho más complejo que la producción de componentes mecánicos estándar.
Gracias a equipos multieje de alta rigidez, estrategias de proceso personalizadas y un sistema de inspección de bucle cerrado, los fabricantes pueden resolver de forma eficaz los principales problemas relacionados con las desviaciones dimensionales, la deformación del material y los defectos superficiales, con el fin de lograr una producción en serie estable de componentes de alto rendimiento para drones.
