Fabricación de chapas metálicas para el sector aeroespacial: guía completa y normas de DFM

Desde fuera, una aeronave parece una carcasa metálica sin juntas. Pero si entras en la planta de fabricación, verás que está construida con miles de finas chapas metálicas: revestimientos de las alas, costillas del fuselaje, soportes, paneles de las góndolas de los motores y escudos térmicos. Cada una de ellas se corta, se dobla y se une con precisión, con tolerancias tan estrictas que los talleres de chapistería habituales no pueden cumplirlas. Un radio de curvatura adecuado para el acero dulce puede provocar grietas en el titanio. Una tolerancia que se acepta para las carcasas de equipos industriales puede no superar la inspección del primer artículo en una pieza de avión. La fabricación de chapa para el sector aeroespacial no es simplemente “chapa normal con tolerancias más estrictas”. Pertenece a un entorno de procesos totalmente diferente. Desde la trazabilidad del lote térmico del material hasta la inspección del primer artículo según la norma AS9102, cada paso cuenta con estrictos controles de calidad. También son obligatorios los cálculos del radio de curvatura específicos para cada aleación y la compensación documentada de la recuperación elástica. Esta guía aborda de forma sistemática los elementos fundamentales de la fabricación de chapa para el sector aeroespacial. Explica qué piezas se producen, los materiales y procesos que hay detrás de ellas, las normas de calidad que rigen el flujo de trabajo y las reglas de DFM (diseño para la fabricación) que determinan si un diseño puede pasar a producción sin problemas.

1. ¿Qué es la fabricación de chapas metálicas para el sector aeroespacial?

La fabricación de chapas metálicas para el sector aeroespacial consiste en cortar, conformar, unir y dar acabado a chapas metálicas finas para convertirlas en piezas estructurales y no estructurales. Estas piezas se utilizan en aeronaves, naves espaciales y sistemas de defensa. Se solapa en gran medida con la fabricación general de chapas metálicas en cuanto a equipos y procesos. Sin embargo, la diferencia fundamental radica en el control de los procesos. El sector aeroespacial exige materiales certificados con trazabilidad completa del lote de tratamiento térmico, radios de curvatura calculados en función de la aleación y una inspección obligatoria del primer artículo según la norma AS9102.

Punto de comparación	Chapa metálica en general	Chapa metálica para el sector aeroespacial
Rango de tolerancia	±0,0625″ (1/16″)	±0,005″ o menos
Trazabilidad de los materiales	No es obligatorio	Seguimiento de lotes por temperatura; cadena de custodia obligatoria
Sistema de calidad	ISO 2768	AS9100D
Control del radio de curvatura	Regla general	Mínimo por aleación
Compensación de la recuperación elástica	Prueba y error	Calculado y documentado
Inspección del primer artículo	Ninguno	AS9102, tres formularios
Especificaciones del acabado superficial	Normas generales	Por aleación y función
Parte complejidad	Bajo a medio	Media a alta

2. Categorías típicas de piezas de chapa metálica para el sector aeroespacial

La fabricación de chapas metálicas para el sector aeroespacial produce piezas para prácticamente todos los sistemas de una aeronave. Saber a qué categoría pertenece una pieza permite reducir de inmediato las opciones de materiales y procesos. A continuación se enumeran las siete categorías principales de piezas:

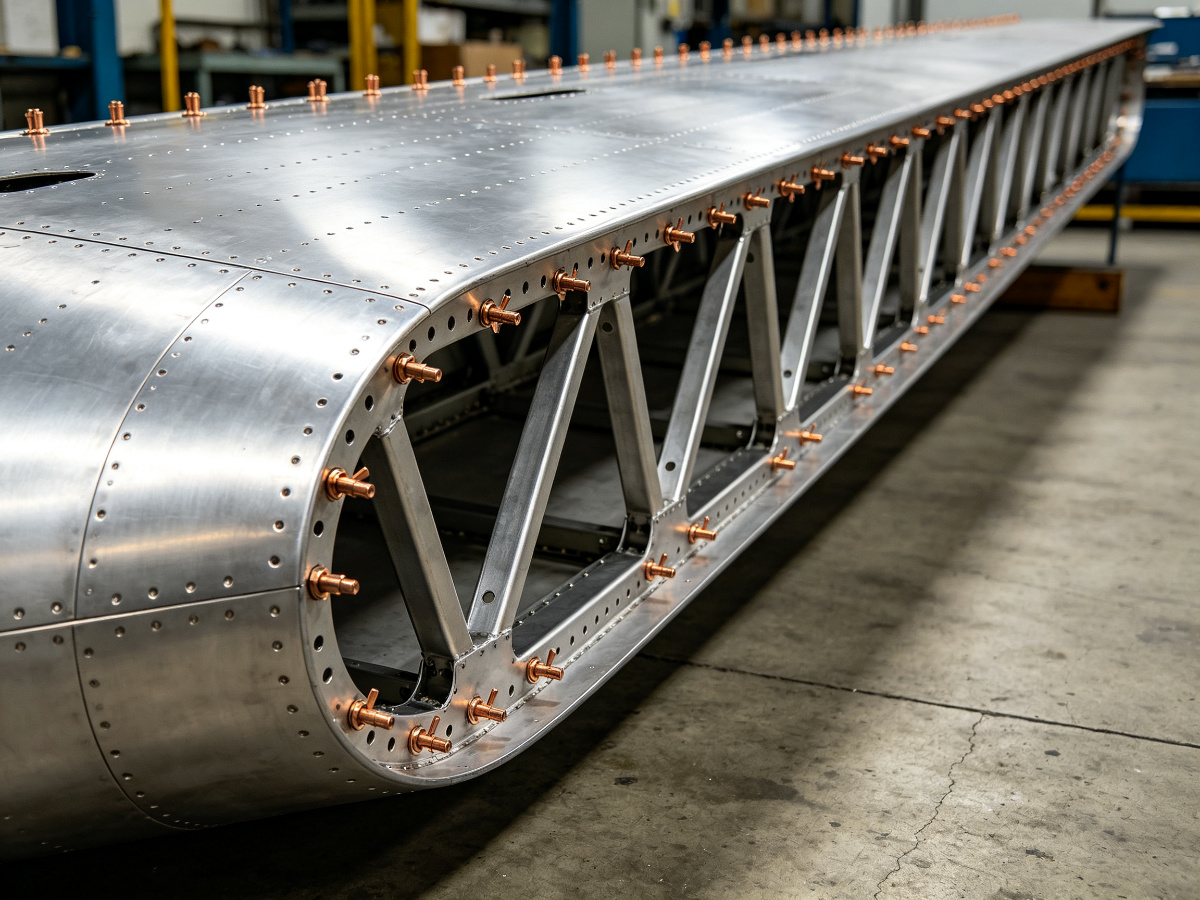

• En primer lugar, elementos estructurales Entre ellas se incluyen las costillas de las alas, los bastidores del fuselaje, los largueros y los mamparos. Estas piezas soportan las cargas de vuelo principales y suelen fabricarse mediante plegado con prensa plegadora o conformado por estiramiento.
• En segundo lugar, paneles de revestimiento revestimientos de las alas, revestimientos del fuselaje y superficies de control. Para ello se utilizan chapas grandes y de poco espesor (0,016″–0,040″) moldeadas con contornos aerodinámicos.
• Además, soportes y fijaciones entre ellas se encuentran los soportes del motor, los soportes de aviónica y los bastidores de sujeción de equipos. Estas piezas más pequeñas, dobladas con precisión, suelen fabricarse en una prensa plegadora.
• Mientras tanto, cajas de protección y cajas blindadas entre los que se incluyen carcasas electrónicas y cajas de blindaje contra las interferencias electromagnéticas (EMI), fabricadas mediante corte por láser y plegado, con acabados superficiales conductores.
• Además, conductos y tubos entre ellos, conductos de ventilación y componentes del sistema de combustible, fabricados mediante hidroconformado o soldadura para geometías complejas.
• Además, piezas de la sección caliente del motor entre los que se incluyen los escudos térmicos, los revestimientos de los tubos de escape y los componentes de las góndolas, que deben soportar temperaturas de funcionamiento extremas y cumplir estrictos requisitos de disipación del calor.
• Por último, componentes del tren de aterrizaje incluyen soportes estructurales y placas de cubierta en los que la alta resistencia mecánica y la resistencia a la fatiga son requisitos imprescindibles.

3. Selección de materiales para chapas metálicas en el sector aeroespacial

La selección de materiales para la chapa metálica utilizada en el sector aeroespacial depende principalmente de la relación resistencia-peso, la capacidad de conformado, la resistencia a la corrosión y el comportamiento térmico. No existe una aleación única que sirva para todas las aplicaciones. A continuación se presenta una comparación de ocho materiales de chapa metálica de grado aeroespacial de uso habitual:

Material	Resistencia a la tracción (MPa)	Conformabilidad	Peso	Resistencia a la corrosión	Aplicaciones típicas
Aluminio 2024-T3	~470	Bien	Bajo	Aceptable (necesita un recubrimiento)	Revestimientos de las alas, revestimientos del fuselaje, superficies de control
Aluminio 6061-T6	~310	Bien	Bajo	Bien	Soportes, cerramientos, estructura general
Aluminio 7075-T6	~570	Pobre	Bajo	Aceptable (necesita un recubrimiento)	Estructuras sometidas a grandes esfuerzos, largueros y mamparos
Aluminio 5052-H32	~262	Excelente	Bajo	Excelente	Depósitos de combustible, conductos, recintos
Titanio Ti-6Al-4V	880–950	Pobre	Medio	Excelente	Góndolas de motor, escudos térmicos
Acero inoxidable 316L	~580	Pobre	Alta	Excelente	Conductos de escape, elementos de fijación
Acero inoxidable 17-4PH	~1000	Pobre	Alta	Bien	Tren de aterrizaje, estructuras
Inconel 625	~930	Pobre	Alta	Excelente	Piezas de la sección caliente del motor

La conformabilidad es tan importante como la resistencia. Las aleaciones de alta resistencia, como la 17-4PH o la Ti-6Al-4V, presentan una escasa conformabilidad al plegado. Requieren radios de curvatura mayores, fuerzas de plegado más elevadas y una mayor compensación de la recuperación elástica. Si un ingeniero especifica titanio para una pieza en la que se podría utilizar aluminio 6061, la inversión en utillaje y puesta a punto superará con creces la ventaja que supone la resistencia.

4. Procesos fundamentales de fabricación

Cada etapa del proceso tiene diferentes tolerancias y límites de material. La elección del proceso depende de la geometría de la pieza, el material y el volumen de producción. A continuación se presentan cuatro categorías principales de procesos:

4.1 Procesos de corte

• En primer lugar, corte por láser Produce bordes de alta precisión con zonas afectadas por el calor mínimas en chapas finas. Por ejemplo, en las costillas de las alas de aluminio, donde la precisión del corte influye directamente en el ajuste durante el montaje.
• En segundo lugar, corte por chorro de agua No produce deformaciones térmicas, lo que lo hace ideal para el titanio y las aleaciones sensibles al calor. Por ejemplo, las piezas en bruto de escudos térmicos de titanio, en las que la zona afectada por el calor podría alterar las propiedades del material.
• Además, Punzonado CNC gestiona de forma eficaz patrones de orificios de gran volumen y recortes ligeros. Por ejemplo, paneles del fuselaje con patrones repetidos de orificios destinados a reducir el peso.

4.2 Procesos de conformado

• En primer lugar, conformado con prensa plegadora controla la recuperación elástica según la aleación. Por ejemplo, los soportes para aviónica de aleación 6061-T6 que requieren una tolerancia de ángulo de curvatura de ±0,5°.
• En segundo lugar, conformado por estirado produce revestimientos de gran curvatura con una pérdida mínima de espesor. Por ejemplo, revestimientos de ala de 2024-T3 moldeados según contornos aerodinámicos.
• Además, hidroconformado permite obtener formas complejas con una distribución uniforme del material. Por ejemplo, conductos de aluminio que requieren un adelgazamiento controlado de las paredes.
• Mientras tanto, perfilado produce piezas largas de sección transversal constante. Por ejemplo, los largueros del fuselaje que recorren toda la longitud del cuerpo de la aeronave.

4.3 Procesos de unión

• En primer lugar, fascinante Es el principal método de unión en el sector aeroespacial, incluidos los remaches autoperforantes para materiales diferentes. Por ejemplo, en las uniones entre el revestimiento del fuselaje y el armazón, el remachado se adapta mejor a las diferencias de expansión térmica que la soldadura.
• En segundo lugar, soldadura Se aplica a aleaciones específicas: soldadura TIG para el titanio y soldadura por láser para aleaciones de espesor reducido. Por ejemplo, las juntas de la góndola del motor de aleación Ti-6Al-4V, donde la soldadura TIG conserva mejor las propiedades del material.
• Además, unión adhesiva une estructuras compuestas y metálicas al tiempo que amortigua las vibraciones. Por ejemplo, en conjuntos de paneles en los que la ligereza y la resistencia a la fatiga son prioritarias.

4.4 Acabado de superficies

• En primer lugar, anodizado Protege el aluminio: el recubrimiento de tipo II ofrece una resistencia estándar a la corrosión, mientras que el recubrimiento duro de tipo III proporciona resistencia al desgaste. Por ejemplo, las superficies de las carcasas de aluminio 6061-T6 que necesitan una protección duradera contra la corrosión.
• En segundo lugar, granallado mejora la resistencia a la fatiga al introducir una tensión superficial de compresión. Por ejemplo, las superficies de los soportes del tren de aterrizaje sometidas a cargas cíclicas.
• Además, recubrimiento por conversión química (Alodine/Iridite) ofrece protección contra la corrosión sin perder conductividad. Por ejemplo, en los paneles 2024-T3, en los que la puesta a tierra para la supresión de interferencias electromagnéticas (EMI) requiere una superficie conductora.
• Por último, pasivación Elimina el hierro libre de las superficies de acero inoxidable para mejorar la resistencia a la corrosión. Por ejemplo, en piezas estructurales de acero 17-4PH expuestas a entornos húmedos.

5. Requisitos de tolerancia y normas de calidad

Los requisitos de tolerancia en el sector aeroespacial son entre cuatro y doce veces más estrictos que en la fabricación general. Los talleres comerciales típicos de chapistería trabajan con una tolerancia de ±0,0625 pulgadas (1/16 de pulgada). En el sector aeroespacial se exige una tolerancia de ±0,005 pulgadas o inferior para las dimensiones críticas. Las tolerancias del ángulo de plegado oscilan entre ±0,5° y ±1,0°.

Proceso	Material	Tolerancia típica	Notas
Corte por láser	Aluminio	±0,005″	La calidad de los bordes influye en el ajuste durante el montaje
Corte por láser	Titanio	±0,005″	Una velocidad de avance más lenta, un mejor control de la zona afectada por el calor (HAZ)
Plegadora	Aluminio	±0,5°	La recuperación elástica varía en función de la temperatura
Plegadora	Titanio	±1,0°	Gran recuperación elástica, requiere una flexión excesiva
Plegadora	Acero inoxidable	±0,5°–±1,0°	Dependiente del curso
Estampación	Aluminio	±0,010″	La exactitud determina la precisión
Punzonado CNC	Aluminio	±0,005″	Precisión posicional del patrón de orificios

Más allá de las tolerancias dimensionales, la fabricación aeroespacial necesita una infraestructura de sistemas de calidad que la fabricación general no requiere. A continuación se enumeran cuatro requisitos fundamentales de calidad:

• En primer lugar, AS9100D Es la norma de gestión de la calidad para los sectores de la aviación, el espacio y la defensa. Abarca desde la evaluación de riesgos en el diseño hasta el control de proveedores, con ciclos de certificación de entre 6 y 18 meses.
• En segundo lugar, NADCAP es el Programa Nacional de Acreditación de Contratistas Aeroespaciales y de Defensa. Ofrece certificación específica para procesos especiales como la soldadura, el tratamiento térmico y los ensayos no destructivos.
• Además, FAI (Inspección del primer artículo) Cumple con la norma AS9102 mediante tres formularios: responsabilidad sobre el número de pieza, verificación de la definición del producto y responsabilidad sobre las características. Cualquier pieza nueva o cambio en el proceso da lugar a una nueva FAI.
• Por último, trazabilidad de los materiales Es necesario realizar un seguimiento de los lotes térmicos de la materia prima y disponer de certificados de conformidad desde la fábrica hasta la pieza acabada. No se pueden entregar piezas que carezcan de documentación de trazabilidad.

6. Normas clave de DFM

6.1 Directrices sobre el radio de curvatura

El radio mínimo de curvatura no es un valor fijo, sino que varía en función del material, el estado de temple y el espesor de la chapa. Curvar por debajo del mínimo aumenta el riesgo de agrietamiento, especialmente en aleaciones de alta resistencia. A continuación se indican los radios mínimos de curvatura habituales para las aleaciones más comunes en el sector aeroespacial:

Material	Radio de curvatura mínimo típico (×espesor)	Notas
2024-T3	1.5×	Las curvas de radio estrecho se rompen con facilidad; utiliza cortes de alivio.
6061-T6	1.0×	Buena conformabilidad general
7075-T6	2.0×	Escasa conformabilidad; se recomienda utilizar un estado recocido
5052-H32	1.0×	Ideal para curvas complejas
Ti-6Al-4V	3.0×	Gran recuperación elástica; requiere una flexión excesiva
316L	1.5×	El material se endurece durante el doblado
17-4PH	3.0×	Escasa conformabilidad; se recomienda el conformado en caliente

6.2 Gestión de la recuperación elástica

La recuperación elástica es la tendencia del metal a recuperar su forma original tras ser doblado; el metal intenta volver a su estado plano. El grado de recuperación elástica depende de la composición de la aleación y del estado de temple: el aluminio presenta una menor recuperación elástica que el titanio, y en el acero inoxidable varía según el tipo. A continuación se describen cuatro métodos habituales para compensar la recuperación elástica:

• En primer lugar, flexión excesiva—Dobla más allá del ángulo deseado para que la pieza vuelva por sí sola a la posición correcta.
• En segundo lugar, tocar fondo—Comprimir completamente el material en el troquel para reducir el espacio de recuperación elástica.
• Además, acuñación—Aplica presión en el radio de curvatura para deformar el metal en la línea de plegado y fijar el ángulo.
• Por último, Corrección adaptativa de curvaturas en CNC—medición del ángulo en tiempo real con ajuste automático de la presión.

La secuencia operativa estándar es la siguiente: calcular el factor de recuperación elástica de la aleación → realizar una flexión con un ángulo superior al previsto en función de dicho factor → validar el resultado mediante una prueba de flexión en material de desecho → ajustar las herramientas si es necesario → documentar los valores de compensación para repeticiones del proceso.

6.3 Lista de comprobación rápida para el diseño para la fabricación (DFM)

• En primer lugar, los archivos CAD deben incluir el tipo de material, el estado de templado y el espesor, además de los planos de desarrollo y las exportaciones en formato DXF/STEP.
• En segundo lugar, los agujeros, las ranuras y los orificios de aligeramiento deben estar situados a una distancia mínima de 2,5 veces el espesor del material respecto a las líneas de plegado.
• Además, la distancia al borde debe ser, como mínimo, igual al espesor del material para evitar que se desgarre.
• Por otra parte, las dimensiones críticas deben ir acompañadas de indicaciones explícitas de tolerancia.
• Además, se deben añadir márgenes de curvatura a los patrones planos cuando la geometría lo requiera.
• Por último, las primeras series de producción deben contar con un plan de FAI (AS9102) en vigor.

Las piezas de chapa conformadas suelen requerir mecanizado CNC para operaciones secundarias. Entre ellas se incluyen orificios de precisión, avellanados y superficies de acoplamiento que superan lo que se puede conseguir con el estampado o el corte por láser. Planificar estas operaciones secundarias en una fase temprana del proceso de DFM evita costosos cambios de utillaje durante la producción.

7. Optimización de costes y asesoramiento en la selección

Los principales factores que influyen en los costes de la fabricación de chapas metálicas para el sector aeroespacial son el tipo de material, la complejidad de las piezas, el tiempo de preparación, la complejidad del acabado superficial y las tasas de certificación. A continuación se presentan tres formas eficaces de reducir los costes sin comprometer la calidad, que es fundamental para la seguridad del vuelo:

• En primer lugar, estandarizar los ángulos de curvatura—La reducción de los ángulos no estándar reduce el tiempo de configuración de las herramientas y los costes de validación de la recuperación elástica.
• En segundo lugar, optimizar la disposición de las piezas—Mejorar el aprovechamiento de los materiales reduce directamente los costes de las materias primas.
• Además, utilizar tolerancias de calidad comercial para las dimensiones no críticas—Aplicar tolerancias de grado aeroespacial únicamente a las dimensiones que realmente afecten al montaje y a la seguridad.

En el caso de prototipos personalizados y producción de bajo volumen, es posible prescindir por completo de utillaje específico. Para comprobaciones rápidas de la geometría, la impresión 3D permite validar la forma y el ajuste antes de dar el paso a la producción de chapa metálica. PartsMastery ofrece servicios integrales, desde prototipos de chapa metálica para el sector aeroespacial hasta la producción de bajo volumen. Ayudamos a los clientes a tomar decisiones profesionales sobre la selección de materiales, la optimización de procesos, la evaluación de la fabricabilidad (DFM) y el control de costes.

8. Preguntas frecuentes

¿Qué documentos debe comprobar el departamento de compras antes de auditar a un proveedor de chapas metálicas para el sector aeroespacial?

Verificar el alcance de la certificación AS9100D, la documentación sobre la trazabilidad de los materiales (certificados de fábrica y certificados de conformidad), los informes de inspección del primer artículo (los tres formularios de la norma AS9102), los registros de ensayos no destructivos (si procede) y la documentación sobre el control de los procesos de soldadura o tratamiento térmico. Los proveedores que no cuenten con una certificación AS9100D con el alcance pertinente no podrán suministrar piezas críticas para el vuelo.

¿Deberían fabricarse los soportes aeroespaciales mediante la fabricación de chapa o mediante mecanizado CNC?

La fabricación con chapa funciona mejor cuando la pieza es delgada y presenta pliegues, rebordes o orificios de aligeramiento. El mecanizado CNC resulta más adecuado cuando la pieza tiene características 3D complejas, orificios de alta precisión o secciones de pared gruesa. Muchos soportes aeroespaciales combinan ambos métodos: chapa para el cuerpo principal y mecanizado CNC para las características en las que la chapa no puede cumplir con las especificaciones.

¿Cuáles son los plazos de entrega habituales para piezas de chapa metálica aeroespaciales, tanto prototipos como series de bajo volumen?

Las piezas de prototipo (1-10 unidades) suelen tardar entre 5 y 10 días laborables. La producción de bajo volumen (50-500 unidades) tarda entre 2 y 4 semanas. El plazo depende de la disponibilidad de los materiales, de la complejidad del acabado superficial y de si el primer lote requiere una inspección del primer artículo.

¿Qué características de las piezas suelen dar lugar a una revisión de DFM antes de elaborar el presupuesto?

Radios de plegado inferiores al mínimo del material, elementos situados demasiado cerca de las líneas de plegado, ángulos de plegado no estándar, tolerancias excesivamente ajustadas en los bordes conformados y geometrías que puedan atrapar material durante el conformado. Si el plano de desarrollo presentado presenta problemas sin resolver en estos aspectos, el proceso de elaboración del presupuesto se prolongará.

Conclusión

La fabricación de chapas metálicas para el sector aeroespacial no es simplemente una versión con tolerancias más estrictas de la chapistería convencional, sino que forma parte de un entorno de procesos totalmente diferente. La trazabilidad es fundamental. Los controles de calidad, como la norma AS9100D y la inspección del primer artículo, se aplican a lo largo de todo el ciclo de vida del producto. Y las normas de DFM relativas a los radios de curvatura, la recuperación elástica y la ubicación de los elementos, si no se siguen al pie de la letra, pueden provocar que una pieza se descarte antes de salir de fábrica. Los ingenieros que comprendan plenamente estos factores antes de finalizar su diseño pueden evitar semanas de reelaboración y el elevado coste que supone el fallo en la inspección del primer artículo.
