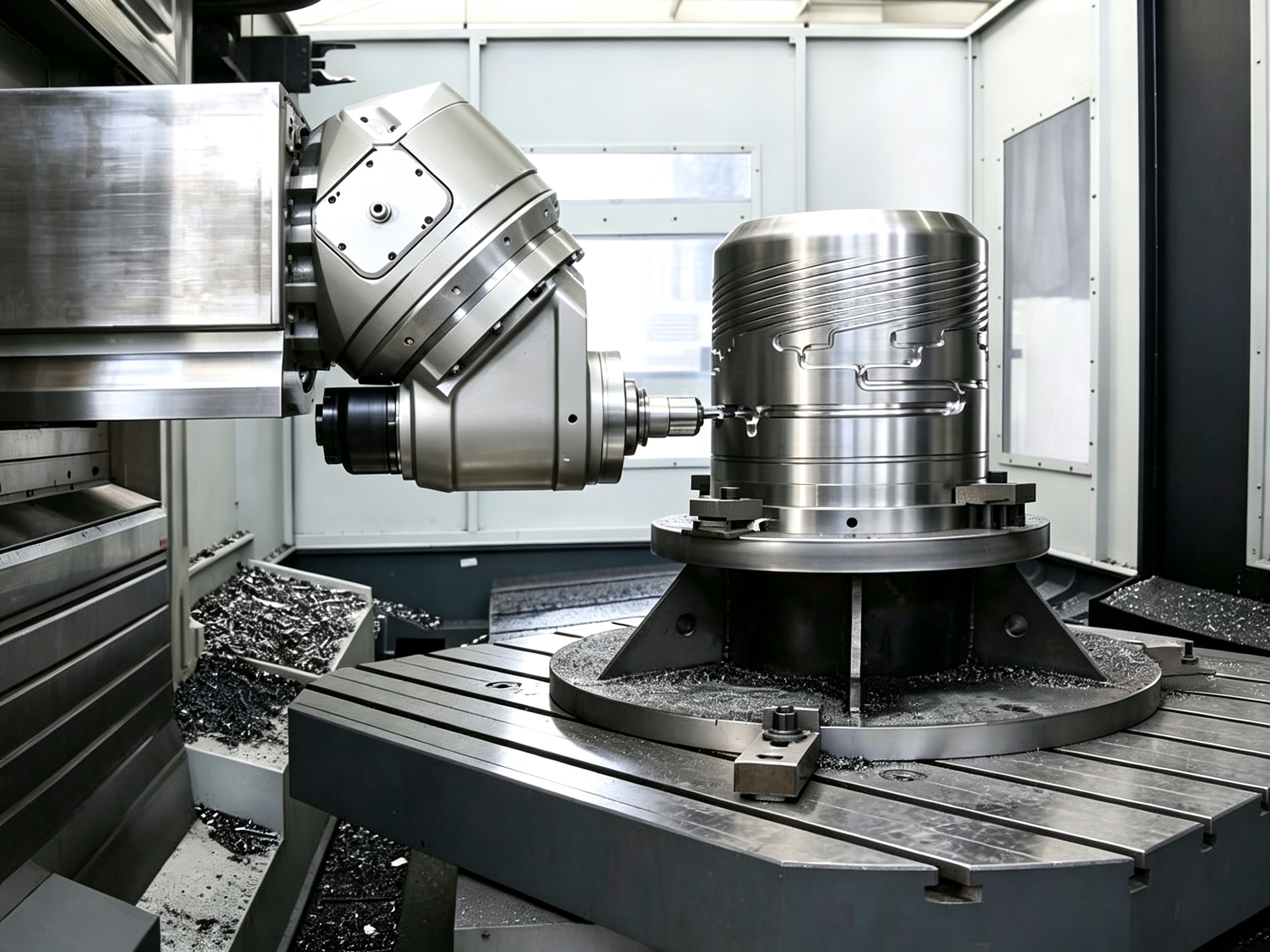

En el mecanizado CNC de precisión, a menudo se confunden el mecanizado de 3+2 ejes y el mecanizado simultáneo de 5 ejes. Ambos sistemas utilizan tres ejes lineales y dos ejes rotativos, pero siguen una lógica de movimiento fundamentalmente diferente durante el corte. Esta diferencia determina directamente los tipos de piezas que cada proceso puede producir, la carga de trabajo de programación, la calidad del acabado superficial, la duración del ciclo de producción y el coste final de fabricación.
Este artículo analiza de forma sistemática los principios de funcionamiento, los límites de rendimiento y las estructuras de costes de los dos procesos de mecanizado, define sus escenarios de aplicación óptimos y ofrece una metodología de selección práctica. Ayuda a los ingenieros y a los equipos de compras a elegir la solución de mecanizado más rentable en función de la geometría de la pieza, los requisitos de tolerancia, el plazo de entrega y el presupuesto.
1. Definiciones de los procesos y principios básicos de funcionamiento
1.1 Mecanizado de 3+2 ejes (mecanizado posicional de 5 ejes)
El mecanizado de 3+2 ejes, también denominado mecanizado indexado de 5 ejes o mecanizado de 5 caras, se basa en un principio fundamental: los dos ejes rotativos inclinan la pieza de trabajo o el husillo hasta un ángulo determinado y, a continuación, fijarlo bien en su sitio, tras lo cual las operaciones de corte se ejecutan en modo estándar de 3 ejes.
Tras mecanizar una cara o un conjunto de características, la herramienta se retira, los ejes rotativos se indexan a la siguiente posición y se bloquean de nuevo, y comienza la siguiente fase de ejecución de la trayectoria de la herramienta en 3 ejes. Gracias al indexado multiposición, los operarios pueden mecanizar múltiples caras en ángulo, orificios laterales y cavidades en una sola configuración, lo que reduce considerablemente el trabajo de reposicionamiento manual y los errores de alineación del punto de referencia.
Dado que la fase de corte utiliza estrategias de mecanizado maduras en tres ejes, presenta un umbral de programación bajo y una elevada estabilidad del proceso. Es adecuada para la mayoría de las piezas prismáticas con elementos angulados y sigue siendo la solución más habitual para lograr un equilibrio entre eficiencia y coste.
1.2 Mecanizado simultáneo en 5 ejes
La característica principal del mecanizado simultáneo en 5 ejes es que los tres ejes lineales y los dos ejes rotativos se mueven de forma continua y sincrónica durante el corte. El sistema de control CNC calcula la posición y la orientación espaciales de la herramienta en tiempo real, de modo que el filo de corte siempre avanza en la dirección normal o en el ángulo preestablecido de la superficie de destino.
La orientación de la herramienta, ajustable de forma continua, se adapta a estructuras geométricas especiales, como superficies de forma libre, cuchillas retorcidas, muescas complejas y cavidades con ángulos variables. Además, permite utilizar herramientas de corte más cortas y rígidas, al inclinar la herramienta alejándola de las paredes laterales y de las interferencias con el dispositivo de sujeción, lo que mejora la estabilidad del corte.
Este proceso plantea mayores exigencias al software CAM, a los posprocesadores, a la calibración de la máquina, a los sistemas de control y a las capacidades de los programadores. El flujo de trabajo completo requiere un sistema completo de simulación de colisiones para evitar interferencias dinámicas entre el portaherramientas, el husillo, el dispositivo de sujeción y la pieza de trabajo.
2. Comparación exhaustiva de las dimensiones clave del rendimiento
La diferencia entre ambos procesos no se reduce simplemente al número de ejes. Refleja una diferencia integral en cuanto a la lógica de movimiento, los escenarios de aplicación y el rendimiento de la inversión. La comparación clave es la siguiente:
| Dimensión de comparación | Mecanizado en 3+2 ejes | Mecanizado simultáneo en 5 ejes |
|---|---|---|
| Modo de movimiento del eje giratorio | Se coloca y se fija antes del corte; permanece inmóvil durante el mecanizado | Movimiento sincrónico continuo durante todo el proceso de corte |
| Reducción de la lógica de ejecución | Corte en 3 ejes con ángulos fijos | Corte por interpolación coordinada en 5 ejes |
| Geometría ideal | Piezas prismáticas, orificios en ángulo, cavidades de ángulo fijo | Superficies de forma libre, ángulos variables de forma continua, socavados complejos |
| Dificultad de la programación y la simulación | Moderado; reutiliza estrategias de mecanizado en tres ejes | Alto; requiere un control total de la orientación de las herramientas y una simulación de colisiones |
| Riesgo de colisión por interferencia | Se debe comprobar durante la indexación; riesgo bajo durante el corte | Riesgo dinámico a lo largo de todo el proceso; se requiere una simulación completa de la máquina |
| Mezcla y acabado de superficies | Pueden aparecer marcas de la herramienta entre las caras indexadas | Superficies lisas y continuas con un mínimo de líneas de unión |
| Coste total del mecanizado | Baja | Más alto |
| Beneficio por reducción de la cuota de alta | Reduce considerablemente las operaciones de preparación para piezas con múltiples caras | Reduce considerablemente los tiempos de preparación para piezas complejas |
| Valor del proceso fundamental | Mecanizado eficiente de elementos con múltiples caras y una excelente relación calidad-precio | Máxima libertad geométrica para superficies curvas complejas |
3. Análisis en profundidad de los aspectos clave del rendimiento
3.1 Control de la orientación de la herramienta y rigidez de corte
En el mecanizado de 3+2 ejes, el eje de la herramienta permanece fijo en cada operación, lo que equivale a realizar un corte estándar de 3 ejes en un sistema de coordenadas temporal. Al estar bloqueados los ejes giratorios, la rigidez general de la máquina es mayor, lo que proporciona un corte más estable y una mayor vida útil de la herramienta durante las operaciones de desbaste, taladrado y fresado frontal.
El mecanizado simultáneo en 5 ejes ajusta la orientación de la herramienta en tiempo real para optimizar el ángulo de contacto del filo de corte y evitar interferencias entre el portaherramientas y las paredes laterales de la pieza de trabajo. Esto permite un saliente de herramienta más corto y una mayor rigidez. Sin embargo, el movimiento giratorio continuo exige un mayor nivel de precisión dinámica a la máquina. Las trayectorias de herramienta mal optimizadas pueden reducir la estabilidad del corte y provocar marcas de vibración en la superficie.
3.2 Límites geométricos de accesibilidad
El mecanizado de 3+2 ejes funciona bien para piezas con elementos distribuidos en varios planos, en las que cada elemento puede mecanizarse desde un ángulo fijo. Entre los ejemplos típicos se incluyen carcasas con orificios laterales, soportes con caras de montaje en ángulo, accesorios con cavidades de múltiples caras y cuerpos de válvulas con canales de flujo transversales. Una única configuración permite el mecanizado de 5 caras y elimina de forma eficaz los errores acumulados de referencia derivados de las repetidas operaciones de fijación.
El mecanizado simultáneo en 5 ejes resulta adecuado para situaciones en las que el ángulo de la herramienta debe variar continuamente, como en el caso de álabes de turbina, impulsores, implantes ortopédicos, cavidades de moldes complejas y revestimientos aeroespaciales. Estas piezas no pueden dividirse en un número limitado de planos de mecanizado fijos. Forzar un mecanizado indexado daría lugar a zonas sin mecanizar, marcas de escalones o un contacto deficiente de la herramienta.
3.3 Rendimiento en cuanto a precisión y calidad de la superficie
“El mecanizado de 5 ejes siempre es más preciso que el de 3+2” es una idea errónea muy extendida. La precisión del mecanizado depende de la calibración de la máquina, la rigidez del sistema de sujeción, el estado de la herramienta y los sistemas de inspección, y no simplemente del número de ejes.
El mecanizado de 3+2 ejes permite alcanzar una precisión posicional extremadamente alta en agujeros, planos, cavidades y elementos angulares. Los ejes rotativos bloqueados eliminan el juego de la cadena de movimiento, lo que facilita el control de la consistencia dimensional. El mecanizado de elementos con múltiples caras en una sola configuración también elimina los errores acumulativos derivados de los posicionamientos repetidos.
La ventaja del mecanizado simultáneo en 5 ejes radica en la precisión del contorno y el acabado superficial de las superficies curvas continuas. Ofrece un acabado impecable sin marcas de contacto, y las herramientas más cortas reducen la deflexión en piezas de cavidades profundas y paredes delgadas. Aun así, la calidad final de la superficie sigue dependiendo directamente de la precisión de seguimiento del eje rotativo, la calibración de la máquina, la distancia de desplazamiento y el control del avance.
3.4 Requisitos de programación, simulación y control de procesos
La programación de 3+2 ejes presenta menos dificultades. Los programadores solo tienen que definir los ángulos de indexación y los planos de trabajo, y luego aplicar estrategias de trayectorias de herramienta de 3 ejes que han demostrado su eficacia. Solo necesitan realizar comprobaciones de colisión adicionales durante los movimientos de indexación.
La programación simultánea en 5 ejes requiere un control continuo del vector de la herramienta. El sistema CAM debe calcular a la vez los ángulos de aproximación de la herramienta, las velocidades de avance, los límites de inclinación, los límites de desplazamiento de la máquina y la prevención de colisiones. Un proceso fiable debe incluir una simulación completa del gemelo digital de la máquina, que abarque el husillo, la mesa giratoria, el dispositivo de sujeción, la pieza en bruto, el portaherramientas y la herramienta de corte, para evitar el riesgo habitual de verificar únicamente la punta de la herramienta e ignorar las colisiones del portaherramientas.
La adaptación del posprocesador es igualmente fundamental. El posprocesador debe ajustarse con precisión a la estructura cinemática de la máquina y a los parámetros del sistema de control. De lo contrario, una trayectoria de herramienta que supere la simulación CAM podría seguir produciendo movimientos rotatorios inesperados en la máquina real.
4. Comparación de costes de mecanizado de espectro completo
La diferencia de coste entre ambos procesos va mucho más allá de las tarifas por hora de las máquinas. Abarca toda la cadena de costes, desde la programación, el montaje, el utillaje, la simulación y la inspección hasta el riesgo de producción. Los procesos más avanzados no siempre son más caros; una selección adecuada puede optimizar el coste total.
4.1 Costes de equipamiento y horas de funcionamiento de la maquinaria
Las máquinas-herramienta capaces de realizar un mecanizado simultáneo de 5 ejes de alta precisión requieren mesas giratorias, codificadores, servosistemas y rutinas de calibración de mayor precisión. Sus costes de adquisición y mantenimiento son considerablemente más elevados, lo que se traduce en tarifas de mecanizado por hora más altas.
El mecanizado 3+2 puede realizarse en máquinas específicas de 5 ejes o en máquinas de 3 ejes equipadas con una mesa giratoria indexable, lo que supone una menor inversión en equipamiento. Incluso cuando se ejecutan programas 3+2 en una máquina de 5 ejes, los costes de programación y verificación son mucho menores que en el mecanizado simultáneo completo, lo que ofrece una mayor rentabilidad global.
4.2 Costes de programación, preparación de utillajes e inspección
Los programas de 3+2 ejes requieren menos tiempo de preparación, ya que permiten reutilizar trayectorias de herramienta y ciclos fijos ya probados para 3 ejes. El tiempo de programación suele ser de entre el 30 % y el 50% del que se tarda en el mecanizado simultáneo de 5 ejes. El diseño de los dispositivos de sujeción debe evitar las interferencias rotativas, pero sigue siendo mucho menos complejo que el de los dispositivos para el mecanizado simultáneo.
El mecanizado simultáneo en 5 ejes requiere más horas de ingeniería para la optimización de la orientación de las herramientas, la prevención de colisiones, el suavizado de las trayectorias de las herramientas, la validación del posprocesador y la verificación del primer artículo. Además, la inspección de piezas de forma libre requiere un escaneo con máquina de medición por coordenadas (CMM) y una evaluación del perfil, lo que también aumenta los costes de control de calidad.
4.3 Repercusión de la complejidad de las piezas y del volumen de producción
En el caso de piezas simples con múltiples caras, el mecanizado de 3+2 ejes ofrece una clara ventaja en cuanto a costes: reduce el trabajo de preparación manual y evita la carga adicional de programación que supone el mecanizado simultáneo.
A medida que aumenta la complejidad geométrica de las piezas, el mecanizado simultáneo de 5 ejes puede compensar sus mayores costes de programación y de máquina al reducir el número de pasos de la operación, acortar las trayectorias de acabado y eliminar las operaciones de pulido manual.
El volumen de producción también influye en el modelo de costes. En el caso de prototipos únicos, los costes de programación y de los dispositivos de sujeción recaen íntegramente sobre una sola pieza, lo que hace que el mecanizado de 3+2 ejes resulte más atractivo. En el caso de los lotes de producción, los costes iniciales de preparación se reparten entre varias piezas, por lo que el tiempo de ciclo y la vida útil de las herramientas se convierten en los factores de coste determinantes. En ese momento, los equipos deben evaluar de forma exhaustiva la eficiencia de producción por unidad de ambos procesos.
4.4 La estrategia híbrida como solución óptima en términos de costes
En la práctica industrial, una estrategia híbrida de “desbaste 3+2 + acabado simultáneo en 5 ejes” suele ofrecer la mejor relación calidad-precio.
Las operaciones de desbaste, taladrado y fresado frontal utilizan un mecanizado indexado estable 3+2, y solo las superficies complejas que requieren un movimiento continuo de la herramienta se ejecutan en modo de acabado simultáneo de 5 ejes. Este modelo evita tener que pagar un sobrecoste por cada característica, al tiempo que aprovecha al máximo las ventajas en cuanto a calidad que ofrece la capacidad de 5 ejes. Se ha convertido en la línea de optimización predominante en el mecanizado de precisión.
5. Escenarios de aplicación típicos y adaptación al sector
La selección del proceso nunca debe basarse únicamente en la complejidad visual de una pieza. Por el contrario, los ingenieros deben analizar las características una por una: una pieza de aspecto complejo puede estar compuesta principalmente por caras planas y orificios en ángulo, mientras que una pieza aparentemente sencilla puede contener una superficie que requiera un mecanizado simultáneo.
5.1 Escenarios óptimos para el mecanizado en 3+2 ejes
- Piezas con múltiples caras: cuerpos de válvulas, colectores, carcasas electrónicas, soportes de maquinaria, cubiertas de transmisiones, placas base de fijación, etc.
- Piezas con orificios y elementos en ángulo: piezas que requieren taladrado, escariado, avellanado y roscado en múltiples ángulos. La indexación alinea el eje del orificio con el husillo para garantizar una producción de orificios estable y precisa.
- Piezas con cavidades profundas: al inclinar la pieza de trabajo se acorta la longitud de la herramienta, se reducen las vibraciones y la desviación de la herramienta, y se mejora la calidad del mecanizado de cavidades profundas.
- Insertos de molde con ángulos de desmoldeo fijos, piezas estructurales de dispositivos médicos con características multifacéticas y componentes similares.
5.2 Escenarios óptimos para el mecanizado simultáneo en 5 ejes
- Piezas con superficies de forma libre: impulsores, álabes de turbina, blisks, hélices, piezas con perfiles aerodinámicos, etc.
- Implantes médicos: prótesis ortopédicas, placas óseas, instrumentos quirúrgicos anatómicos y otras piezas con superficies de transición complejas.
- Moldes complejos: matrices de cavidad profunda, herramientas de conformado con paredes empinadas o socavados, cavidades grabadas. El proceso reduce las líneas de contacto y el trabajo manual en el banco de trabajo.
- Orificios complejos en tubos, biseles de ángulo variable, socavados continuos y otras características que no pueden mecanizarse de forma eficiente a partir de ángulos fijos.
5.3 Patrones de selección específicos de cada sector
Aeroespacial: Los soportes estructurales y las carcasas se mecanizan principalmente con un sistema de 3+2 ejes; las palas, los blisks y las superficies aerodinámicas requieren un mecanizado simultáneo de 5 ejes.
Sector sanitario: Los cuerpos de los instrumentos y las carcasas de los dispositivos se fabrican mediante mecanizado de 3+2 ejes; los implantes y los componentes quirúrgicos curvos requieren un acabado simultáneo de 5 ejes.
Industria del automóvil: Las piezas de la carcasa y los soportes se adaptan al mecanizado de 3+2 ejes; los conductos de admisión y los prototipos de superficies complejas requieren movimientos simultáneos.
Fabricación de moldes: Las operaciones de desbaste y los agujeros se realizan mediante estrategias 3+2; las superficies de las cavidades, las nervaduras profundas y los chaflanes complejos se someten a un acabado simultáneo en 5 ejes.
La categoría industrial solo sirve como referencia. Las diferentes piezas de un mismo producto, o incluso las diferentes características de una misma pieza, pueden requerir procesos óptimos distintos.
6. Métodos de selección científica y conceptos erróneos habituales
6.1 Pasos fundamentales para la selección de procesos
- Desmontar elementos de la pieza: Descomponer el modelo de la pieza en elementos individuales, evaluar si cada uno de ellos puede mecanizarse desde ángulos fijos y contar las posiciones de indexación necesarias.
- Cumplir con los requisitos de precisión y superficie: Distinguir las superficies críticas de las no críticas. Las superficies de sellado, los orificios de ajuste y las superficies estéticas requieren soluciones de proceso diferentes.
- Evaluar los costes de toda la cadena: Compara el coste total de la programación, los dispositivos de sujeción, el tiempo de máquina, el utillaje y la inspección, y no solo las tarifas por hora de la máquina.
- Dar prioridad a las estrategias híbridas: Se prefiere un enfoque híbrido de “3+2 en la fase primaria y 5 ejes simultáneos en la fase secundaria” para controlar los costes y garantizar al mismo tiempo la calidad.
6.2 Ideas erróneas habituales sobre la selección
Idea errónea n.º 1: el mecanizado simultáneo en 5 ejes es siempre más avanzado y ofrece un mejor rendimiento
El mecanizado simultáneo de 5 ejes solo implica una mayor libertad geométrica. No significa que supere al mecanizado de 3+2 ejes en precisión y eficiencia en todos los aspectos. Para operaciones de refrentado, taladrado, desbaste y similares, el mecanizado de 3+2 ejes con indexación fija ofrece mayor rigidez, mayor eficiencia y menor coste. Forzar el mecanizado simultáneo puede, de hecho, reducir la estabilidad del proceso.
Los compradores también deben aclarar qué se entiende por “mecanizado de 5 ejes” en un presupuesto. Algunas máquinas que se anuncian como de 5 ejes solo admiten el mecanizado indexado 3+2, y no el movimiento simultáneo continuo. Las piezas que requieran un mecanizado de contorno continuo deben especificarse claramente como de 5 ejes simultáneos.
Idea errónea n.º 2: No tener en cuenta la accesibilidad de las herramientas y las interferencias de los accesorios
Una máquina de 5 ejes no es universal. Los dispositivos de sujeción, las abrazaderas, las mesas, los husillos y los portaherramientas siguen ocupando espacio físico y limitan los ángulos accesibles. Los diseñadores de piezas deben dejar suficiente espacio libre alrededor de paredes profundas, chaflanes y elementos muy próximos entre sí. Los radios de las esquinas internas deben ajustarse a las dimensiones reales de las herramientas, y las cavidades profundas no deben obligar a utilizar herramientas innecesariamente largas.
La selección del punto de referencia también es fundamental. El plan de mecanizado debe mantener las características críticas vinculadas a puntos de referencia estables. Reducir el número de configuraciones solo tiene sentido si el dispositivo de sujeción posiciona la pieza de forma fiable y la estrategia de puntos de referencia permite la inspección posterior. De lo contrario, se introducen mayores riesgos de calidad.
7. Preguntas frecuentes
Pregunta 1: ¿El mecanizado de 5 ejes es siempre más eficiente que el de 3+2 ejes?
R: En el caso de piezas curvas complejas, el mecanizado simultáneo de 5 ejes resulta, en general, más rápido, ya que reduce el número de configuraciones y los pasos de la operación. Para piezas prismáticas sencillas y con predominio de orificios, el mecanizado de 3+2 ejes ofrece una mayor eficiencia en el corte y la programación, con un plazo de entrega global más rápido.
Pregunta 2: ¿Cuáles son las principales limitaciones del mecanizado simultáneo en 5 ejes?
R: Sus principales limitaciones son el elevado coste de los equipos, las grandes dificultades que plantean la programación y la simulación, y los estrictos requisitos de control del proceso. En el caso de piezas de geometría sencilla, el uso del mecanizado simultáneo de 5 ejes genera redundancia en el proceso, lo que aumenta considerablemente el coste de fabricación sin aportar ventajas en cuanto a la calidad.
Pregunta 3: ¿El mecanizado de 5 ejes ofrece, por naturaleza, una mayor precisión?
R: No. La precisión del mecanizado depende del estado de calibración de la máquina, la rigidez de la fijación, la precisión de la herramienta, el control de la temperatura y los sistemas de inspección. Un proceso de 3+2 ejes bien controlado puede alcanzar fácilmente una mayor precisión dimensional que un proceso de 5 ejes mal gestionado.
Pregunta 4: ¿Puede el mecanizado de 3+2 ejes sustituir a varias configuraciones de 3 ejes?
R: Sí. Uno de los valores fundamentales del mecanizado en 3+2 ejes es sustituir el trabajo manual que requiere múltiples configuraciones por la indexación. Esto no solo reduce el tiempo de configuración, sino que también elimina los errores de referencia derivados del posicionamiento repetido y mejora la consistencia posicional en las características de múltiples caras.
Conclusión
No existe una superioridad absoluta entre el mecanizado de 3+2 ejes y el mecanizado simultáneo de 5 ejes. La elección adecuada depende de que el proceso se adapte a las características geométricas de la pieza y a los requisitos de rendimiento. El mecanizado de 3+2 ejes ofrece una solución rentable para piezas con múltiples caras, orificios en ángulo y cavidades. El mecanizado simultáneo de 5 ejes es esencial para superficies complejas y estructuras con ángulos variables de forma continua.
En la producción real, una estrategia híbrida flexible que combine ambos procesos suele ofrecer el mejor equilibrio entre calidad, eficiencia y coste. PartsMastery se especializa en servicios de mecanizado CNC de precisión para prototipos complejos y piezas de producción en series reducidas. Evaluamos la accesibilidad de las herramientas, los requisitos de orientación, las soluciones de sujeción de piezas, las tolerancias, el acabado superficial y los requisitos de producción característica por característica, y ofrecemos soluciones personalizadas de 3+2 ejes, de 5 ejes simultáneos o de procesos híbridos para garantizar la calidad de las piezas con una rentabilidad óptima.
