A la hora de seleccionar procesos de fabricación para piezas metálicas de precisión, el moldeo por inyección de metal (MIM) y la fundición a presión suelen compararse entre sí. Sin embargo, en la mayoría de los casos, la compatibilidad de los materiales marca una clara diferencia entre ambos. La gran mayoría de los metales no pueden procesarse mediante ambos métodos, por lo que el primer paso a la hora de elegir no es sopesar las ventajas y desventajas de cada proceso, sino comprobar si el material en cuestión se ajusta a las capacidades de cada uno de ellos.
Esta guía analiza de forma sistemática las diferencias entre ambos procesos desde cinco perspectivas: principio de funcionamiento, gama de materiales, rendimiento, normas de diseño y estructura de costes. Además, ofrece una guía clara para la toma de decisiones que ayuda a los ingenieros a elegir la solución óptima en las primeras fases de un proyecto.

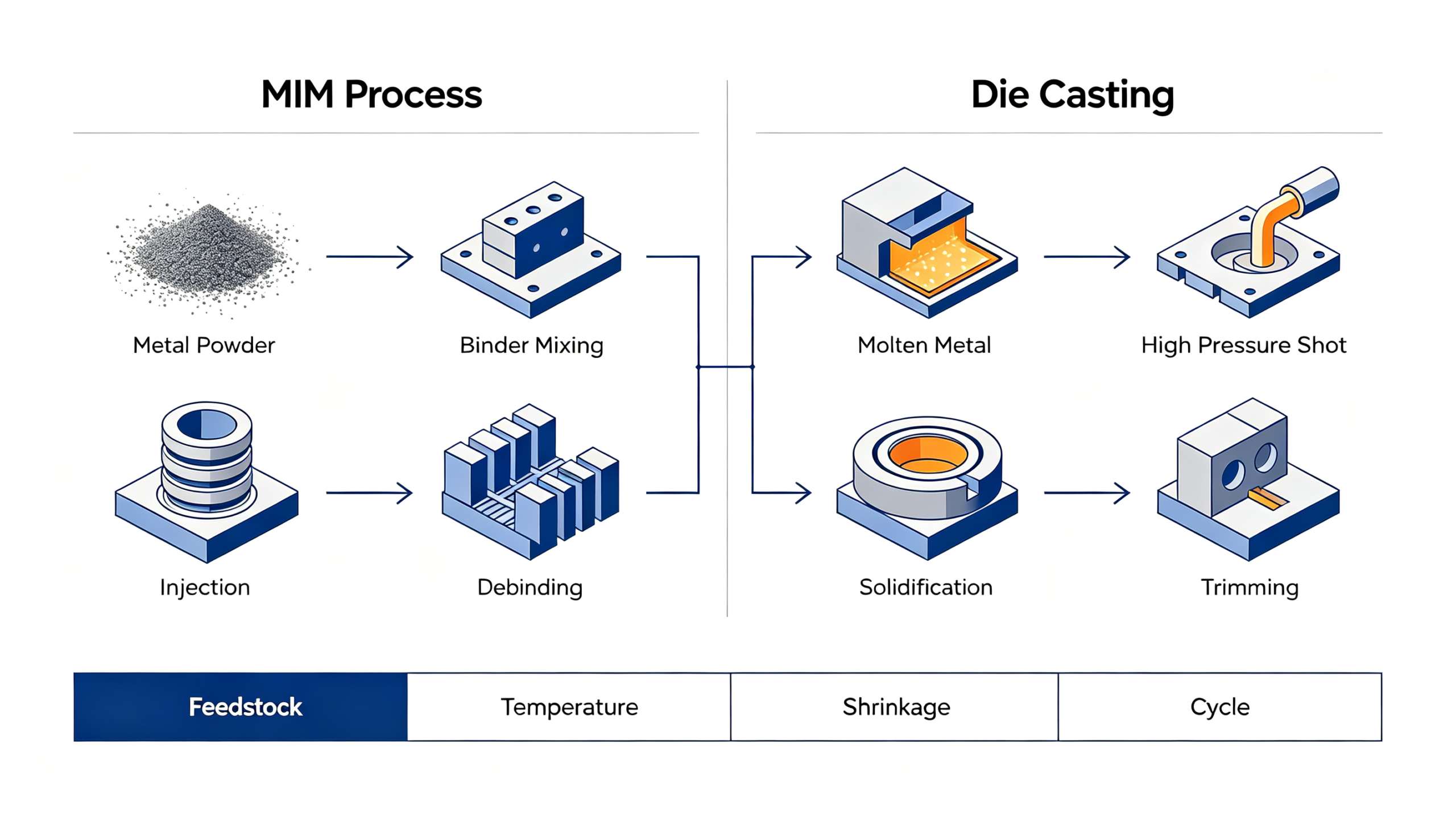

1. Principios fundamentales: dos enfoques distintos de «casi forma final»
Tanto el MIM como la fundición a presión se clasifican como procesos de fabricación de forma casi definitiva. Ambos utilizan moldes de acero para dar forma a las piezas de manera que se acerquen a su geometría final, lo que reduce en gran medida el trabajo de mecanizado secundario. A pesar de esta similitud, la forma de la materia prima, la temperatura de conformado y el mecanismo subyacente son fundamentalmente diferentes.
| Métrica de comparación | Moldeo por inyección de metal (MIM) | Fundición a presión |
|---|---|---|
| Materia prima para moldes | Polvo fino de metal mezclado con un aglutinante polimérico | Aleación de metales no ferrosos totalmente fundida |
| Temperatura de conformado | 150-200 °C en la fase de inyección | 600-700 °C para aleaciones de aluminio y zinc |
| Proceso posterior clave | Desligado + sinterización a alta temperatura | Enfriamiento en el molde + recorte y desbarbado |
| Pérdida de volumen | Alto (15–20%), requiere compensación de molde | Bajo, tenido en cuenta en el diseño estándar del molde |
| Ciclo de producción | Por lotes, medido en días | Ciclo por pieza, medido en minutos |
En resumen, el proceso MIM se basa en un conformado a baja temperatura seguido de una densificación a alta temperatura, mientras que la fundición a presión utiliza metal totalmente fundido que se solidifica bajo alta presión. Esta diferencia fundamental explica por qué ambos procesos se adaptan a materiales, normas de diseño y estructuras de costes distintos.
2. Compatibilidad de los materiales: el primer criterio para la selección del proceso
El tipo de material es el factor más determinante a la hora de elegir entre el MIM y la fundición a presión. Para la mayoría de los metales, solo uno de los dos procesos será técnicamente factible y económicamente viable.
2.1 Materiales de base para el proceso MIM
El proceso MIM destaca por su capacidad para procesar metales de alto punto de fusión que resultan difíciles o imposibles de moldear a presión. Las piezas acabadas mediante MIM ofrecen propiedades mecánicas similares a las de los materiales forjados. Entre los materiales más habituales utilizados en el proceso MIM se incluyen:
- Aceros inoxidables: 316L, 17-4PH, 420, 440C — la familia de materiales para MIM con mayor volumen de producción, ampliamente utilizada en dispositivos médicos y componentes electrónicos
- Aceros para herramientas y aceros de baja aleación: ideal para piezas estructurales resistentes al desgaste en las que el mecanizado tradicional resulta lento y genera mucho desperdicio
- Titanio y aleaciones de titanio: es muy reactivo en estado fundido, lo que hace que la fundición a presión no sea viable; el proceso MIM en atmósfera controlada ofrece una solución rentable para la producción por lotes
- Aleaciones especiales: superaleaciones, aleaciones magnéticas blandas y otros materiales funcionales que no tienen un equivalente práctico en fundición a presión
2.2 Materiales para el moldeo a presión
La fundición a presión se limita a metales no ferrosos con un punto de fusión bajo y buena fluidez. Tres familias de aleaciones dominan el sector:
- Aleaciones de aluminio: Las calidades A380, ADC12 y otras similares representan la mayor parte de la producción de fundición a presión y se utilizan ampliamente en la industria de la automoción y en productos 3C.
- Aleaciones de zinc: ofrecen la mejor reproducción de los detalles de entre todos los procesos de fundición, lo que los hace ideales para piezas de carácter estético y elementos de encaje a presión de gran complejidad
- Aleaciones de magnesio: los metales estructurales más ligeros, elegidos para lograr una reducción extrema del peso en dispositivos electrónicos portátiles y componentes aeroespaciales
El cobre y el latón constituyen una de las pocas categorías de materiales que se solapan. En el caso de las piezas de aleación de cobre, deberá comparar la geometría, el tamaño de la pieza y el volumen de producción para seleccionar el mejor proceso.
3. Rendimiento y prestaciones: comparación directa
Una vez confirmada la compatibilidad de los materiales, se pueden comparar ambos procesos en función de aspectos clave relacionados con el rendimiento y las capacidades. Cada proceso presenta claras ventajas e inconvenientes.
| Métrica de comparación | Moldeo por inyección de metal (MIM) | Fundición a presión |
|---|---|---|
| Peso típico de una pieza | Desde varios gramos hasta unos 100 g, especializados en piezas de microprecisión | De 50 g hasta varios kilogramos; abarca piezas de pequeño a gran tamaño |
| Complejidad geométrica | Muy alta; se pueden realizar roscas internas, orificios transversales y dentados finos | Moderado; fuerte en cuanto a las características externas; las características internas suelen requerir acciones complementarias |
| Espesor mínimo de la pared | 0,3 mm, excelente capacidad para el conformado de paredes delgadas | ~0,8 mm; las paredes muy finas pueden provocar soldaduras frías y un llenado incompleto |
| Calidad de la superficie tal y como ha quedado tras el acabado | Acabado superficial de alta sinterización, apto para numerosos usos finales tal cual | Mayor variedad; la superficie tal y como sale del molde suele ser más rugosa |
| Propiedades mecánicas | Propiedades similares a las del acero forjado; se puede endurecer mediante tratamiento térmico | Limitado por la porosidad del gas; no se recomienda la soldadura ni el tratamiento térmico de solubilización completa. |
| Tiempo de aumento gradual de la producción | Más largo; requiere el desarrollo de un proceso de sinterización | Más rápido y con menos pasos del proceso que ajustar una vez finalizado el molde |
En general, el proceso MIM ofrece la mejor relación calidad-precio para piezas metálicas pequeñas, complejas y de alta precisión. La fundición a presión ofrece la mayor eficiencia para piezas estructurales no ferrosas de tamaño medio a grande fabricadas en grandes volúmenes.
4. Normas de diseño: cómo evitar los errores más comunes en cada proceso
Ambos procesos presentan limitaciones de diseño bien documentadas. Ignorarlas en la fase de diseño dará lugar a elevadas tasas de defectos, desviaciones dimensionales o costosas modificaciones del molde en fases posteriores de la producción. Una revisión temprana del diseño para la fabricación (DFM) puede eliminar la mayoría de estos riesgos.
4.1 Normas clave de diseño para el proceso MIM
- Tener en cuenta la contracción por sinterización: Las piezas en bruto de MIM se contraen considerablemente durante el desligado y el sinterizado. La contracción es predecible en secciones uniformes, pero se vuelve no lineal en las transiciones de grueso a fino, lo que puede provocar deformaciones.
- Respetar el espesor máximo de la pared: las secciones excesivamente gruesas impiden la eliminación completa del aglutinante durante el proceso de desaglutinación. Los residuos de carbono que quedan atrapados pueden hacer que las piezas de acero inoxidable se vuelvan frágiles, aunque a simple vista parezcan estar en buen estado.
- Soporte para voladizos largos: a temperaturas de sinterización, el material se ablanda y los salientes sin soporte pueden combarse. Los soportes cerámicos pueden solucionar este problema, pero aumentan el coste de las herramientas.
4.2 Normas clave de diseño para la fundición a presión
- Gestionar la porosidad gaseosa: la inyección a alta velocidad atrapa el aire en el interior de la cavidad. La porosidad limita las operaciones posteriores, como la soldadura y el tratamiento térmico en solución, y puede provocar la formación de ampollas en la superficie.
- Evita los cierres en frío: cuando los frentes de metal fundido se enfrían antes de encontrarse, forman una línea visible y un punto débil estructural. La ubicación de la entrada y el diseño del canal de colada determinan si esto ocurre.
- Esquinas internas redondeadas: Las esquinas interiores agudas generan concentraciones de tensión durante la solidificación y son una causa habitual de roturas en caliente durante el servicio.
Ambos procesos se benefician enormemente de una revisión temprana de la fabricabilidad. PartsMastery ofrece un análisis DFM gratuito en la fase de presupuesto para identificar los riesgos de diseño antes de que comience el fresado del molde.
5. Estructura de costes: en qué se gasta tu dinero
El MIM y la fundición a presión presentan estructuras de costes muy diferentes. La opción más económica depende en gran medida del volumen de producción, la complejidad de las piezas y el coste de los materiales.
| Elemento de coste | Moldeo por inyección de metal (MIM) | Fundición a presión |
|---|---|---|
| Inversión en moldes y utillaje | Más baja; la inyección se produce a baja presión y temperatura | Superior; los moldes deben resistir el metal fundido y los ciclos térmicos |
| Coste de las materias primas | Alto; la materia prima especializada en forma de polvo metálico es cara | Bajos; precios estándar de los lingotes de aluminio y zinc |
| Residuos materiales | Muy bajo; casi toda la materia prima se convierte en parte aprovechable | Más arriba; los rieles y las compuertas generan residuos reciclables |
| Coste del mecanizado secundario | Baja; la mayoría de los elementos se forman directamente en el molde | Moderado; los orificios y roscas de precisión suelen requerir un mecanizado posterior |
Desde el punto de vista del volumen, ninguno de los dos procesos amortiza adecuadamente el coste del molde cuando los volúmenes anuales son muy bajos. Para cantidades inferiores a unos pocos miles de piezas al año, el mecanizado CNC suele ser la opción más económica.
En volúmenes medios, la tecnología MIM resulta muy competitiva para piezas ferrosas complejas que, de otro modo, requerirían numerosas operaciones de mecanizado. En volúmenes muy elevados, la fundición a presión se impone de forma decisiva para las piezas no ferrosas gracias a sus tiempos de ciclo extremadamente cortos y al bajo coste de la materia prima.
6. Marco de selección: cuatro pasos para un proceso adecuado
Puedes determinar rápidamente cuál es el mejor proceso de fabricación para tu pieza siguiendo cuatro pasos de decisión secuenciales.
Paso 1: Empieza por elegir el material adecuado. Si tu pieza requiere acero inoxidable, titanio, acero para herramientas o una aleación resistente a altas temperaturas, el MIM será casi siempre la mejor opción. Si trabajas con aluminio, zinc o magnesio, la fundición a presión suele ser la solución habitual.
Paso 2: Comprueba las dimensiones y el peso de la pieza. Si tu pieza pesa menos de 100 g y cabe en un sobre de 100 mm, el proceso MIM se encuentra claramente dentro de su rango óptimo de rentabilidad. Para piezas más grandes y pesadas, la fundición a presión será casi siempre más rentable.
Paso 3: Evaluar la complejidad y los requisitos de rendimiento. Si tu diseño incluye muchas características internas, geometrías de gran precisión o requiere una elevada resistencia mecánica, el proceso MIM te ofrecerá un mayor valor por pieza. Si tu pieza se caracteriza principalmente por sus características externas y tu prioridad es una alta velocidad de producción, la fundición a presión es la mejor opción.
Paso 4: Calcular el coste total para el volumen previsto. Multiplica el coste por pieza por el volumen anual y suma los costes de utillaje y desarrollo. En el caso de piezas pequeñas y complejas, el MIM suele resultar más rentable en volúmenes medios. En el caso de piezas grandes y sencillas, la fundición a presión ofrece una mejor rentabilidad a gran escala.
7. Preguntas frecuentes
¿Se puede fundir a presión el acero inoxidable?
No, el acero inoxidable no es adecuado para la fundición a presión convencional. Su punto de fusión extremadamente alto provoca una erosión térmica extrema y reduce drásticamente la vida útil del molde. Para piezas pequeñas de acero inoxidable fabricadas en serie, el moldeo por inyección de metal es la solución estándar y más rentable.
¿Cuál es el límite práctico de tamaño para las piezas fabricadas mediante MIM?
La mayoría de las piezas MIM de producción pesan menos de 100 gramos y miden menos de 100 mm en cualquier dirección. Por encima de estos límites, resulta mucho más difícil lograr una eliminación uniforme del aglutinante y una contracción controlada. Las piezas ferrosas de mayor tamaño suelen fabricarse mejor mediante fundición a la cera perdida o mecanizado CNC.
¿Por qué los moldes MIM se fabrican más grandes que la pieza final?
Las piezas fabricadas mediante MIM se contraen considerablemente durante los procesos de desligado y sinterización, a medida que se elimina el aglutinante y las partículas metálicas se densifican. Las cavidades del molde se amplían según un factor de contracción preciso, de modo que la pieza sinterizada final se ajuste a las tolerancias dimensionales previstas.
¿Cuál es la mejor forma de crear un prototipo antes de dar el paso a la fabricación en serie?
Ni las herramientas de MIM ni las de fundición a presión resultan rápidas ni económicas para piezas únicas. Los prototipos mecanizados con CNC son el estándar del sector para la validación del diseño antes de invertir en herramientas de producción. PartsMastery puede suministrar prototipos CNC fabricados con materiales equivalentes a los de producción para comprobar el ajuste, la forma y el funcionamiento.
Resumen
El MIM y la fundición a presión rara vez compiten directamente por la misma pieza. En la mayoría de los casos, la mera selección del material ya apunta claramente hacia uno u otro proceso. Cuando ambos son técnicamente viables, el tamaño de la pieza, su complejidad y el volumen de producción se convierten en los factores decisivos.
Los planes de fabricación más fiables son aquellos que se diseñan teniendo en cuenta el proceso desde el principio, y no los que se adaptan a posteriori. Una revisión temprana del diseño para la fabricación (DFM), unos objetivos de tolerancia realistas y la alineación entre la geometría de la pieza y la capacidad del proceso te proporcionarán el menor riesgo y el mejor valor global.
