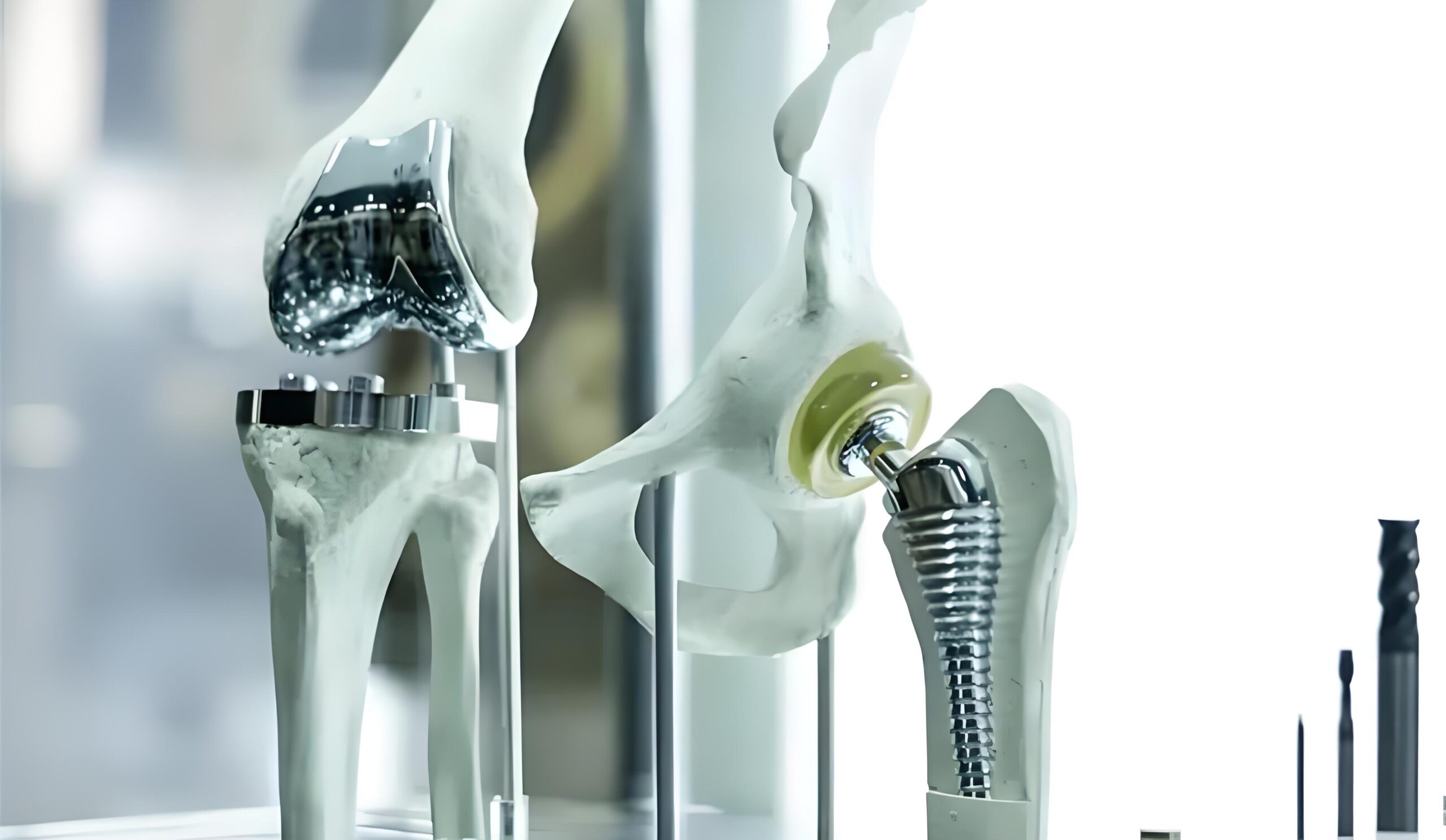

En el sector de la fabricación de dispositivos médicos de alta gama, las aleaciones de titanio son el material preferido para los implantes ortopédicos y los componentes de los instrumentos quirúrgicos. Además, se utilizan para fabricar piezas de precisión para equipos médicos avanzados, gracias a su elevada resistencia específica, su resistencia a la corrosión y su excelente biocompatibilidad.
Sin embargo, estas ventajas del material también plantean importantes dificultades de mecanizado. Entre ellas se encuentran las elevadas cargas de corte, el rápido desgaste de las herramientas y los retos que plantea el control dimensional estricto.
Además, el sector médico impone requisitos extremadamente exigentes en materia de seguridad y estabilidad a largo plazo. Por este motivo, el mecanizado de aleaciones de titanio de grado médico no puede seguir la lógica habitual del procesamiento de metales.
En su lugar, debe basarse en tecnologías de mecanizado de precisión sistemáticas y en soluciones de control integral del proceso. Estos métodos garantizan de forma constante productos acabados que cumplen con las estrictas normas de calidad médica.
1. Causas fundamentales de las dificultades en el mecanizado de las aleaciones de titanio de grado médico
En comparación con materiales convencionales como las aleaciones de aluminio y los aceros inoxidables estándar, las aleaciones de titanio son mucho más difíciles de mecanizar. Esta dificultad se debe a las características inherentes del material y a los estrictos requisitos médicos, y no a un único factor.
1.1 Retos de corte derivados de las propiedades intrínsecas de los materiales
Las propiedades mecánicas y físicas de las aleaciones de titanio plantean directamente dificultades inherentes al mecanizado:
- Baja conductividad térmica: El calor generado durante el corte no puede disiparse rápidamente a través de la matriz de la pieza de trabajo. La mayor parte de la energía térmica se concentra en la zona de contacto del filo de la herramienta. Como consecuencia, esta acumulación de calor acelera el desgaste térmico y la fatiga del filo de corte. Además, acorta la vida útil de la herramienta y aumenta el riesgo de que la superficie de la pieza de trabajo sufra daños térmicos.
- Cargas de corte elevadas: La elevada resistencia y tenacidad de las aleaciones de titanio aumentan considerablemente las fuerzas de corte durante el mecanizado. Esto incrementa las cargas de tensión sobre las herramientas de corte. A su vez, puede provocar astillamientos en los filos y amplificar las vibraciones del sistema, lo que compromete la estabilidad general del proceso.
- Efecto de endurecimiento por deformación muy marcado: Bajo la acción combinada de la fuerza mecánica y el calor de corte, la superficie de la aleación de titanio sufre un endurecimiento por deformación. La capa endurecida es mucho más dura que el material base. En consecuencia, esto acelera el desgaste de la herramienta en las pasadas posteriores y puede provocar vibraciones durante el corte.
1.2 Las estrictas normas médicas elevan el umbral de mecanizado
Las piezas industriales comunes, por lo general, solo tienen que cumplir unas especificaciones básicas en cuanto a dimensiones y montaje. En cambio, los componentes médicos de aleación de titanio influyen directamente en la estabilidad de los equipos y en la seguridad de los pacientes.
Exigen una consistencia y una fiabilidad a largo plazo mucho mayores que los productos industriales estándar. Incluso los defectos de mecanizado más insignificantes pueden suponer riesgos clínicos para los usuarios finales.
Por lo tanto, el mecanizado no puede centrarse únicamente en la eficiencia de la producción. Debe encontrar un equilibrio entre la precisión dimensional, la integridad de la superficie y la uniformidad de los lotes, lo que eleva aún más el nivel de exigencia técnica.
2. Especificaciones de rendimiento en el mecanizado del núcleo de componentes médicos de aleación de titanio
El objetivo principal del mecanizado de aleaciones de titanio de grado médico es superar los retos que plantea el procesamiento de este material. Al mismo tiempo, debe cumplir de forma sistemática dos criterios clave de rendimiento para garantizar la seguridad de los productos clínicos.
2.1 Precisión dimensional a nivel de micras y control de las tolerancias geométricas
La precisión dimensional es el criterio fundamental de aceptación de las piezas médicas fabricadas en aleación de titanio. Determina directamente la precisión del montaje y el rendimiento funcional general:
- Gran precisión posicional para geometrías complejas: La tolerancia de posición, la concentricidad y la planitud de las matrices de orificios, las superficies curvas y las caras de acoplamiento deben mantenerse dentro de estrechos márgenes de tolerancia. Incluso las desviaciones más mínimas pueden provocar fallos en el montaje o una merma del rendimiento.
- Aplicación estricta de los márgenes de tolerancia: Las desviaciones dimensionales críticas deben limitarse estrictamente a los rangos de tolerancia especificados en el plano. No se aceptarán en ningún caso las condiciones que se salgan de las especificaciones.
- Alta uniformidad entre lotes: En la producción en serie, las piezas de los distintos lotes y estaciones deben mantener unas características dimensionales uniformes. De este modo se evita que las variaciones individuales afecten al montaje estandarizado y al rendimiento clínico.
2.2 Gestión de la calidad de las superficies de alta fiabilidad
La calidad de la superficie influye directamente en la resistencia a la corrosión, la resistencia a la fatiga y la biocompatibilidad de los componentes de titanio. Por este motivo, constituye un indicador de rendimiento imprescindible para todos los productos sanitarios:
- Tolerancia cero con los defectos superficiales: Los arañazos, las marcas de herramientas, las astillas en los bordes y las microfisuras pueden deteriorar el rendimiento mecánico de las piezas acabadas. Además, suponen un riesgo para la seguridad durante la implantación o el uso clínico, por lo que deben eliminarse por completo.
- Control preciso de la rugosidad superficial: Los componentes médicos destinados a distintos escenarios clínicos tienen requisitos específicos en cuanto a la rugosidad de la superficie. Unos parámetros de rugosidad optimizados facilitan un montaje adecuado y reducen el riesgo de reacción a cuerpos extraños.
- Integridad de la microestructura superficial: Deben evitarse los daños superficiales provocados por el mecanizado, como las quemaduras térmicas y el endurecimiento excesivo. De este modo se conservan la biocompatibilidad y las propiedades mecánicas inherentes al material.
3. Factores clave de control en el proceso de mecanizado de precisión
El mecanizado de aleaciones de titanio para uso médico de alta calidad no puede basarse únicamente en equipos aislados ni en ajustes de parámetros por sí solos. Por el contrario, requiere una optimización coordinada entre los equipos, las herramientas y la planificación de los procesos.
Este enfoque integrado permite crear un sistema de mecanizado adaptado específicamente a las características de las aleaciones de titanio.
3.1 Selección de equipos de mecanizado multieje de alta rigidez
El rendimiento del equipo básico constituye la base de la precisión y la estabilidad del mecanizado. En el caso de los componentes médicos de aleación de titanio, la selección del equipo debe cumplir tres criterios fundamentales:
- Estructura de la máquina de alta rigidez: La base rígida de la máquina y el sistema de accionamiento resisten eficazmente las elevadas fuerzas de corte que se producen durante el mecanizado del titanio. Esto reduce las vibraciones y garantiza la precisión dimensional y la calidad del acabado superficial.
- Capacidad de mecanizado simultáneo multieje: Las piezas complejas de forma libre, como los implantes ortopédicos, requieren un sistema de mecanizado multieje. Estas máquinas realizan el mecanizado de múltiples caras en una sola configuración, lo que elimina los errores de posicionamiento derivados de las repetidas operaciones de sujeción.
- Posicionamiento y repetibilidad a nivel de micras: Los equipos deben ofrecer una precisión de posicionamiento y una repetibilidad del orden de las micras. Esto garantiza, a nivel de hardware, el control dimensional en la producción en serie.
3.2 Selección de herramientas y optimización del sistema de parámetros de corte
La selección de herramientas y los parámetros de corte son variables fundamentales que determinan la eficiencia y la calidad del mecanizado. Además, son la clave para mitigar el rápido desgaste de las herramientas en el mecanizado de aleaciones de titanio:
- Herramientas resistentes al desgaste específicas para cada aplicación: Elige sustratos y recubrimientos para herramientas resistentes al desgaste, diseñados específicamente para el mecanizado de aleaciones de titanio. Estos materiales mejoran la resistencia al calor de los filos y prolongan la vida útil general de la herramienta.
- Velocidades de corte controladas: Regule estrictamente la velocidad lineal de corte para evitar el calor excesivo derivado de las altas velocidades del husillo. De este modo, se logra un equilibrio entre la productividad y el desgaste de la herramienta y se minimiza la acumulación de calor en el punto de origen.
- Velocidades de avance y profundidad de corte adaptadas: Optimiza la velocidad de avance y la profundidad de corte en función de la geometría de la pieza y las características de la herramienta. De este modo, se mantiene la estabilidad del corte y se reducen los efectos negativos del endurecimiento por deformación.
- Refrigeración específica de alta eficiencia: Aplica estrategias de refrigeración específicas y medios dirigidos a la zona de corte. Esto elimina rápidamente el calor generado durante el proceso, reduce las temperaturas de los bordes y disminuye el riesgo de deformación térmica.
3.3 Planificación de procesos con bajas tensiones y mitigación de la deformación
Las piezas médicas de aleación de titanio suelen presentar paredes delgadas y cavidades internas complejas. Estas estructuras se deforman fácilmente bajo la acción de las fuerzas de corte y las tensiones residuales del material.
Por este motivo, una planificación proactiva de los procesos resulta esencial para un control eficaz de la deformación:
- Diseño de accesorios a medida: Diseñar sistemas de sujeción específicos que se adapten a la geometría concreta de cada pieza. Optimizar los puntos y las fuerzas de sujeción para fijar las piezas de trabajo sin provocar deformaciones.
- Secuencia de mecanizado optimizada: Realice las operaciones por etapas —desbaste, semiacabado y acabado— para liberar gradualmente la tensión interna. Optimice también las trayectorias de la herramienta para reducir el impacto de la fuerza de corte en las piezas de paredes delgadas.
- Verificación iterativa de las dimensiones críticas: Aplicar un flujo de trabajo de «fabricación-inspección-corrección» para todas las dimensiones clave. Realizar múltiples controles durante el proceso para compensar la deformación y garantizar la precisión final.
4. Sistema de garantía de calidad durante todo el ciclo de vida de los productos de uso médico
Los requisitos de calidad del sector médico abarcan todo el ciclo de vida del producto. El mecanizado no es más que una de las fases del proceso de producción completo.
Por consiguiente, es obligatorio contar con un sistema integral de gestión de la calidad. Este debe abarcar las fases de preproducción, durante el proceso y posproducción para garantizar que todas las piezas cumplan con las normas médicas.
4.1 Validación de materiales y planificación de procesos previos a la producción
Una preparación minuciosa previa a la producción es fundamental para reducir los riesgos del mecanizado y los costes derivados del método de prueba y error:
- Verificación de la homologación de los materiales: Auditar rigurosamente los certificados de los materiales de aleación de titanio y sus propiedades fisicoquímicas. Confirmar que el grado, la composición y las propiedades mecánicas cumplen con las normas médicas para eliminar los riesgos relacionados con los materiales en las fases iniciales del proceso.
- Previsión de la dificultad del mecanizado: Revisa los planos de las piezas para identificar desde el principio los elementos difíciles de mecanizar, como paredes delgadas, cavidades profundas y microagujeros. Evalúa los riesgos de deformación y de accesibilidad de las herramientas, y elabora medidas preventivas con antelación.
- Estrategia de mecanizado a medida: Elaborar una hoja de ruta de procesos personalizada que se ajuste a las propiedades de los materiales y a la estructura de las piezas. Definir normas de parámetros, reglas de inspección y controles de calidad para cada operación.
4.2 Control de calidad en tiempo real y en bucle cerrado durante el proceso
El control dinámico durante el proceso es esencial para mantener unos altos índices de rendimiento. Además, evita que las no conformidades a gran escala se extiendan a lo largo de las series de producción:
- Inspección de dimensiones críticas durante el proceso: Utiliza equipos de metrología de alta precisión para inspeccionar las dimensiones clave entre operaciones. Detecta las desviaciones de forma temprana y ajusta los parámetros para evitar que las piezas defectuosas pasen a las fases posteriores del proceso.
- Monitorización del estado de las máquinas y las herramientas: Realiza un seguimiento en tiempo real del estado de funcionamiento de la máquina y del desgaste de las herramientas. Sustituye las herramientas de forma proactiva antes de que el desgaste alcance los umbrales establecidos, para evitar fallos en la calidad de los lotes.
- Respuesta rápida ante anomalías: Establecer un protocolo claro para las anomalías en el mecanizado. Detener la producción de inmediato para diagnosticar las causas fundamentales cuando aparezcan desviaciones, y reanudarla solo después de que se hayan validado las correcciones del proceso.
4.3 Inspección final de cumplimiento multidimensional
La inspección final antes de la salida del producto es el último control de calidad del proceso de producción. Requiere una verificación exhaustiva de múltiples parámetros para cada pieza terminada:
- Inspección dimensional completa: Realice comprobaciones exhaustivas de todas las dimensiones y tolerancias geométricas según las especificaciones del plano. Confirme que el 100% cumple todos los requisitos de tolerancia establecidos.
- Auditoría de la calidad de la superficie: Comprueba la integridad de la superficie mediante una inspección visual y equipos de metrología especializados. Asegúrate de que no haya arañazos, daños ni corrosión, y de que los valores de rugosidad cumplan con las especificaciones.
- Validación del rendimiento funcional: Realizar pruebas de rendimiento adaptadas a la aplicación cuando sea necesario. Comprobar que la funcionalidad y la fiabilidad de la pieza terminada satisfacen las necesidades de la aplicación clínica en la práctica real.
5. El valor fundamental del mecanizado de precisión en la fabricación de dispositivos médicos
Un sistema de mecanizado de precisión consolidado no solo resuelve los retos que plantea el procesamiento de aleaciones de titanio, sino que también ofrece un apoyo integral para la investigación, el desarrollo y la producción en serie de dispositivos médicos.
En primer lugar, amplía las posibilidades de fabricación de diseños geométricos complejos. Los dispositivos médicos están evolucionando hacia diseños mínimamente invasivos y centrados en la precisión. Como consecuencia, la geometría de las piezas es cada vez más compleja y está superando los límites de los métodos de fabricación tradicionales.
El mecanizado de precisión permite la fabricación con gran exactitud de superficies curvas complejas, cavidades contorneadas y microorificios. Facilita el desarrollo de implantes personalizados e instrumentos quirúrgicos de alta gama, e impulsa la innovación en el ámbito de la fabricación.
En segundo lugar, garantiza un resultado estable y uniforme en todas las series de producción en serie. En el caso de los componentes médicos fabricados en serie, la uniformidad entre lotes influye directamente en la estandarización y la fiabilidad del producto.
Gracias a unos equipos estables, unos procesos estandarizados y unos controles rigurosos, el mecanizado de precisión reduce la variación dimensional entre los lotes de producción. Además, reduce las tasas de reelaboración y el desperdicio de material, y garantiza un suministro fiable a largo plazo.
En tercer lugar, cumple plenamente con los exigentes estándares de rendimiento del sector médico. El mecanizado de precisión cuenta con un control de alta precisión y un sistema de calidad que abarca todo el proceso.
Cumple sistemáticamente con los estrictos requisitos del sector médico en materia de precisión dimensional, calidad de la superficie y fiabilidad del producto. A su vez, garantiza el cumplimiento de las normas de fabricación y mejora la seguridad general y la vida útil de los productos sanitarios.
En resumen, el mecanizado de aleaciones de titanio de grado médico es una disciplina de ingeniería sistemática. Exige un profundo conocimiento de los materiales, equipos adecuados, un diseño refinado de los procesos y un control de calidad riguroso.
Solo con una amplia experiencia en el sector y soluciones de mecanizado de precisión contrastadas pueden los fabricantes lograr una producción en serie de alta precisión y gran estabilidad. PartsMastery se especializa en el mecanizado de precisión y ofrece soluciones de alta precisión mediante CNC en aleaciones de titanio para aplicaciones médicas.
Ofrecemos servicios de fabricación a medida y fiables para apoyar la investigación, el desarrollo y la comercialización de diversos productos sanitarios.
