Gracias a la tendencia hacia la reducción de peso en los sectores aeroespacial, de los vehículos de nuevas energías y del equipamiento deportivo de alta gama, los materiales compuestos están encontrando cada vez más aplicaciones.
Los materiales compuestos reforzados con fibra de carbono y fibra de vidrio se han convertido en materiales fundamentales para la reducción del peso de los equipos de alta gama.
Ofrecen unas prestaciones excepcionales en cuanto a resistencia específica, módulo específico y resistencia a la corrosión.
Sin embargo, la delaminación, el desprendimiento de fibras y el desgarro de la resina siguen siendo retos persistentes en el fresado CNC.
Incluso con parámetros aparentemente razonables, suelen producirse separaciones entre capas, difuminado de los bordes y división de la salida.
Estos defectos no solo afectan al aspecto de la pieza.
Además, debilitan directamente las propiedades mecánicas estructurales y acortan la vida útil del producto.
La delaminación en el fresado de materiales compuestos nunca se debe a un único factor.
Se debe al efecto combinado de las propiedades del material, el estado de la herramienta, los parámetros y la configuración de sujeción.
Por lo tanto, es necesaria una optimización sistemática de todo el proceso para resolver el problema de forma estable.
1. Causas fundamentales de la delaminación en el fresado de materiales compuestos
1.1 Propiedades estructurales intrínsecas de los materiales compuestos
La estructura anisotrópica de los materiales compuestos es la causa interna fundamental de la delaminación.
A diferencia de los metales homogéneos, los materiales compuestos están formados por fibras de refuerzo y una matriz de resina.
Su resistencia de unión interlaminar es mucho menor que la resistencia axial de las fibras:
- Las fibras soportan la carga principal, pero tienen una resistencia al cizallamiento transversal débil. La fuerza de corte lateral provoca fácilmente la fractura y el desprendimiento de las fibras.
- La matriz de resina actúa como fase de unión, con una resistencia al calor y una tenacidad limitadas. El calor generado localmente durante el corte puede provocar fácilmente el ablandamiento y el agrietamiento de la resina.
- Las interfaces interlaminares son zonas mecánicamente débiles. La fuerza de separación perpendicular a las capas rompe fácilmente la interfaz y provoca el desprendimiento.
Cuando la carga de corte supera la resistencia de adhesión de la interfaz, la eliminación de material pasa de ser un cizallamiento a un desgarro.
Como consecuencia, comienzan a formarse y a extenderse defectos de delaminación.
Esto también explica por qué el margen de proceso de los materiales compuestos es mucho más reducido que el de los metales.
1.2 Efectos dinámicos de la mecánica del fresado
El carácter intermitente del fresado CNC provoca cambios periódicos en la dirección de la fuerza de corte.
Los materiales compuestos son muy sensibles a la dirección de la carga, lo que constituye un factor dinámico clave que provoca la delaminación:
- En el fresado ascendente convencional, el filo de corte incide sobre el material de abajo hacia arriba. Esto tiende a desprender las fibras superficiales y a provocar pelusas y desgarros.
- Una velocidad de avance excesiva provoca una carga de impacto elevada por diente. Esto acelera la propagación de grietas y provoca la aparición de grietas interlaminares.
- Un filo desgastado pierde su capacidad de corte y pasa a generar extrusión y fricción. Esto aumenta la fuerza de corte y genera más calor por fricción, lo que debilita aún más la resistencia de la resina.
1.3 Efecto de acoplamiento entre el proceso y las herramientas
Un diseño del proceso y una configuración de sujeción inadecuados aumentarán el riesgo de delaminación.
Actúan como causa externa directa de los defectos de mecanizado:
- Una velocidad del husillo y una velocidad de avance desajustadas provocan una carga excesiva por diente y una concentración de tensiones.
- Los giros bruscos o las penetraciones verticales en la trayectoria de la herramienta provocan cambios repentinos de carga y dan lugar a grietas interlaminares.
- Una rigidez de sujeción insuficiente y una gran luz de voladizo intensifican las vibraciones durante el mecanizado. La carga fluctuante ejerce un impacto repetido sobre la interfaz interlaminar.
2. Optimización del sistema de herramientas: la defensa fundamental contra la delaminación
Las herramientas determinan directamente el mecanismo de arranque de material.
La elección de herramientas adecuadas y el mantenimiento de los filos afilados constituyen la primera línea de defensa contra la delaminación.

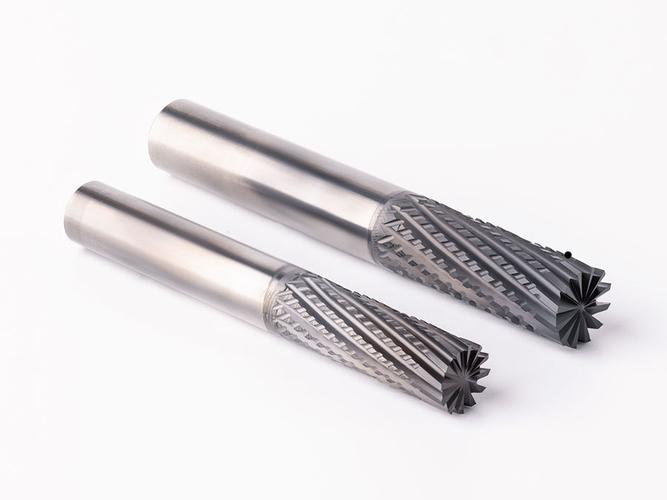

2.1 Utilizar herramientas especializadas para el mecanizado de materiales compuestos
Se debe dar prioridad a las herramientas especializadas para el corte de fibra frente a las herramientas generales para el trabajo del metal.
Reducen el riesgo de desgarro gracias al propio principio de corte:
- Herramientas con recubrimiento de diamante PCD: Mucho más resistentes al desgaste que los recubrimientos estándar. Mantienen el filo durante mucho tiempo y evitan la delaminación provocada por la extrusión.
- Herramientas de carburo de grano ultrafino: ofrecen una mayor tenacidad y estabilidad del filo. Reducen las microfisuras y evitan los defectos por arrastre de fibras.
- Fresas helicoidales de corte por cizallamiento: sus ángulos de corte optimizados permiten un corte limpio por cizallamiento. Reducen considerablemente el desgarro de las fibras y el desprendimiento interlaminar.
2.2 Optimización de los parámetros geométricos de la herramienta
La geometría de la herramienta influye directamente en la distribución de la fuerza de corte y en el comportamiento del material ante la rotura.
La optimización selectiva de los parámetros puede reducir eficazmente la tendencia a la delaminación:
- Aumentar moderadamente el ángulo de inclinación: reducir el efecto de extrusión del filo de corte, reforzar la acción de cizallamiento y reducir la fuerza lateral.
- Utilizar un ángulo de hélice menor: reduce la fuerza de tracción axial durante el corte y disminuye la carga de separación perpendicular a las capas.
- Mantén un alto nivel de nitidez en los bordes: asegúrate de que las fibras se corten limpiamente en lugar de arrancarse, y reduce la formación de pelusa en las superficies y en las salidas.
- Optimizar la estructura de evacuación de virutas: evitar el raspado secundario de las superficies mecanizadas y prevenir daños interlaminares adicionales.
2.3 Controlar rigurosamente el estado de desgaste de las herramientas
El desgaste de las herramientas es la causa de la delaminación que más se pasa por alto, y el daño que provoca es acumulativo:
- El desgaste de los bordes hace que el corte se convierta gradualmente en extrusión y fricción. El riesgo de delaminación aumenta exponencialmente con el nivel de desgaste.
- El desprendimiento del recubrimiento aumenta el calor por fricción y acelera el ablandamiento de la matriz de resina, lo que reduce aún más la resistencia interlaminar.
- Es necesario establecer una norma de gestión de la vida útil de las herramientas. Combinar la supervisión del desgaste durante el proceso con el cambio oportuno de herramientas para evitar la delaminación de los lotes.
3. Optimización de los parámetros del proceso y de la trayectoria de la herramienta: control preciso de la carga
El control de la magnitud y la dirección de la carga de corte es el principio fundamental del fresado de materiales compuestos.
Solo una carga estable y controlable puede evitar fallos en la interfaz.
3.1 Seguir el principio de «alta velocidad, avance reducido y profundidad reducida»
Una combinación adecuada de parámetros puede reducir eficazmente el impacto del corte y estabilizar la rotura del material:
- Aumenta moderadamente la velocidad del husillo: reduce la carga de corte por diente, mantiene las fibras sometidas a un cizallamiento continuo y reduce los daños por impacto.
- Control de la velocidad de avance: reduce la carga de impacto instantánea y evita fallos repentinos en la interfaz provocados por picos de tensión.
- Utiliza el fresado por capas con una profundidad de corte reducida: distribuye la tensión de corte, mantén la fuerza por pasada por debajo del umbral de resistencia de la interfaz y elimina el material paso a paso.
3.2 Diseño de trayectorias de mecanizado de baja tensión
La trayectoria de la herramienta determina directamente la distribución de tensiones y la dirección de propagación de la rotura.
Las trayectorias optimizadas pueden reducir el riesgo de delaminación en el punto de transferencia de carga:
- Es preferible cortar en la dirección de las capas de fibra: así se reduce la fuerza de tracción lateral sobre las fibras y se mejora la integridad de la superficie mecanizada.
- Evita los giros bruscos en el recorrido: los giros bruscos provocan cambios repentinos en la carga, concentración local de tensiones y grietas interlaminares.
- Utiliza la penetración en rampa helicoidal: sustituye el impacto de penetración vertical para lograr un acoplamiento suave y reducir la delaminación inicial.
- Aplicar el modo de fresado ascendente: el filo corta de arriba hacia abajo, presiona el material de la superficie hacia abajo y evita que se despegue al fresar hacia arriba.
3.3 Trato especial para las zonas de alto riesgo
Los bordes de las piezas, los lados de salida y el perímetro de los orificios son los que presentan un mayor riesgo de delaminación.
Requieren estrategias de proceso diferenciadas:
- Reduzca la velocidad de avance en los bordes y las zonas de salida para disminuir la carga de impacto durante la penetración de la herramienta.
- Añade placas de refuerzo o capas de sacrificio en el lado de salida para absorber el impacto de la perforación y evitar que se agriete la salida.
- Aplica un proceso de mecanizado de orificios por etapas —preperforación, escariado y acabado— para evitar la delaminación del perímetro del orificio que se produce con la perforación de una sola pasada.
- Realiza pasadas de acabado locales en las zonas sometidas a grandes tensiones para mejorar la integridad de los bordes mediante una ligera eliminación de material.
4. Sistema de sujeción y soporte: el factor clave que se suele pasar por alto
Los materiales compuestos tienen una rigidez menor que los materiales metálicos.
La rigidez de sujeción y la disposición de los soportes influyen directamente en la estabilidad del mecanizado.
Se trata de un factor que suele pasarse por alto, pero que tiene una gran influencia en la delaminación.
4.1 Mejorar la rigidez general de sujeción
Un soporte estable es la base para reducir las vibraciones y las deformaciones:
- Utilizar sujeción mediante mandril de vacío: proporciona una fuerza de sujeción distribuida de manera uniforme, evita la deformación por tensión derivada de una sujeción localizada y mejora la rigidez general del ensamblaje.
- Coloca bloques de apoyo locales debajo de la zona de mecanizado para reducir el saliente de la pieza y mitigar la amplificación de las vibraciones.
- Evita los vanos grandes sin apoyo para prevenir las vibraciones de la pieza de trabajo y el agravamiento de los daños por fatiga interlaminar.
4.2 Control de la deformación por sujeción y de las vibraciones
Una fuerza de sujeción inadecuada provocará tensiones internas.
La liberación de tensiones tras el mecanizado puede provocar fácilmente la delaminación y la deformación:
- Utiliza una sujeción simétrica para garantizar una fuerza uniforme y evitar que se deforme debido a una carga desequilibrada.
- Controle el nivel de fuerza de sujeción. Asegúrese de que la sujeción sea firme, evitando al mismo tiempo daños en la matriz de resina y la acumulación de tensiones internas debidas a una sujeción excesiva.
- Optimizar la disposición de los puntos de apoyo para alinear las posiciones de los mismos con las de las cargas de corte y mejorar la estabilidad estructural.
4.3 Mejorar el diseño de las ayudas a la salida del mercado laboral
La fase de penetración de la herramienta es la que presenta la mayor tasa de deslaminación.
Es necesario crear una línea de defensa específica para la asistencia al usuario final:
- Instala una placa de refuerzo rígida en el lado de salida para absorber el impacto instantáneo de la perforación y evitar el desprendimiento entre capas.
- Utiliza una capa de sacrificio de un material similar para evitar que los bordes se astillen o se desgarren durante la penetración de la herramienta.
- Combínelo con una velocidad de avance reducida en la sección de salida para reducir aún más la carga de penetración y mejorar la calidad del filo.
5. Mejora integral del proceso: de la reparación pasiva a la prevención activa
La clave del mecanizado de materiales compuestos de alta gama reside en el control preciso del comportamiento de los materiales ante la rotura.
Nunca debería depender de retoques y reelaboraciones posteriores al mecanizado.
5.1 Dar prioridad a la prevención en origen
La mayoría de los defectos de delaminación en los materiales compuestos son irreversibles.
Una vez que se produce la separación entre capas, el pulido o el parcheo solo pueden mejorar el aspecto.
No puede restablecer la resistencia mecánica estructural original:
- La optimización de los procesos debe tener prioridad sobre cualquier método de reparación superficial.
- Establecer una lógica de control de calidad basada en la prevención y trasladar el control de la delaminación a la fase de diseño del proceso.
5.2 Adoptar una estrategia de mecanizado en varias etapas
Dividir el proceso en varias etapas puede aliviar el estrés de forma gradual y reducir el riesgo general:
- Fase de desbaste: Eliminar la mayor parte del material sobrante con parámetros más altos, centrándose en la eficiencia en la eliminación de material.
- Fase de semiacabado: Dejar un margen de acabado uniforme, liberar las tensiones internas generadas durante el desbaste y estabilizar la estructura de la pieza.
- Fase de acabado: Aplica parámetros optimizados de baja carga, prestando especial atención a la calidad de la superficie y a la integridad de los bordes.
5.3 Creación de un circuito cerrado de control durante el proceso
La supervisión de los procesos en tiempo real mejora aún más la estabilidad de los mismos y evita incidentes que afecten a la calidad de los lotes:
- Implemente sistemas de control de la fuerza de corte para supervisar los cambios en la carga en tiempo real e identificar de forma precoz el desgaste de las herramientas y las cargas anómalas.
- Ajustar los parámetros de mecanizado de forma dinámica en función de la información sobre el estado de la herramienta, con el fin de mantener el proceso de corte estable y controlable.
- Establecer mecanismos de alerta y parada en caso de anomalías para evitar que un mecanizado fuera de control provoque la deslaminación de todo el lote y, por consiguiente, su desecho.
Conclusión
La delaminación en el fresado de materiales compuestos se debe a la interacción entre las propiedades del material, el estado de la herramienta, los parámetros del proceso y la configuración de sujeción.
El ajuste de un solo parámetro o la sustitución de una herramienta no pueden resolver el problema de forma definitiva.
Solo un sistema de optimización integral del proceso que abarque la selección de herramientas, el diseño del proceso, el soporte de sujeción y el control del proceso puede controlar de forma estable la delaminación.
De este modo, los fabricantes pueden lograr un equilibrio entre la calidad del mecanizado y la eficiencia de la producción.
