Guía de taladrado CNC: procesos, tipos de orificios, diseño para la fabricación (DFM) y control de calidad

El taladrado CNC es uno de los procesos más fundamentales y esenciales de la fabricación de precisión, ampliamente utilizado para el mecanizado de soportes, carcasas, colectores, accesorios de sujeción, disipadores térmicos y otros componentes diversos. La precisión posicional, la calidad de la rosca y el control de las rebabas de los orificios determinan directamente la fiabilidad del montaje de las piezas y el rendimiento general de los productos acabados.

Este artículo analiza de forma sistemática la lógica del proceso, los tipos de orificios más habituales, la compatibilidad de los materiales, la optimización del diseño y los métodos de control de calidad del taladrado CNC, lo que proporciona a los ingenieros y al personal de compras una guía completa que abarca todo el proceso, desde la selección del diseño hasta la ejecución del proyecto.

1. Definición y características del proceso de taladrado CNC

1.1 ¿Qué es el taladrado CNC?

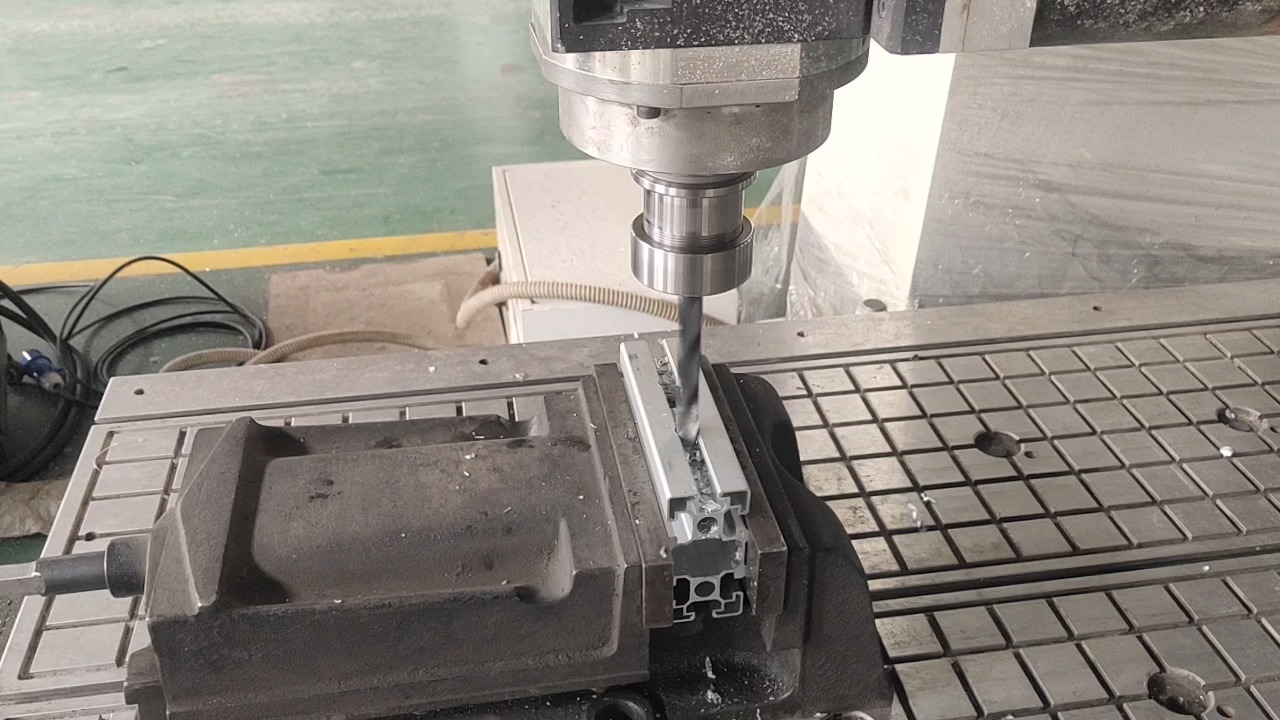

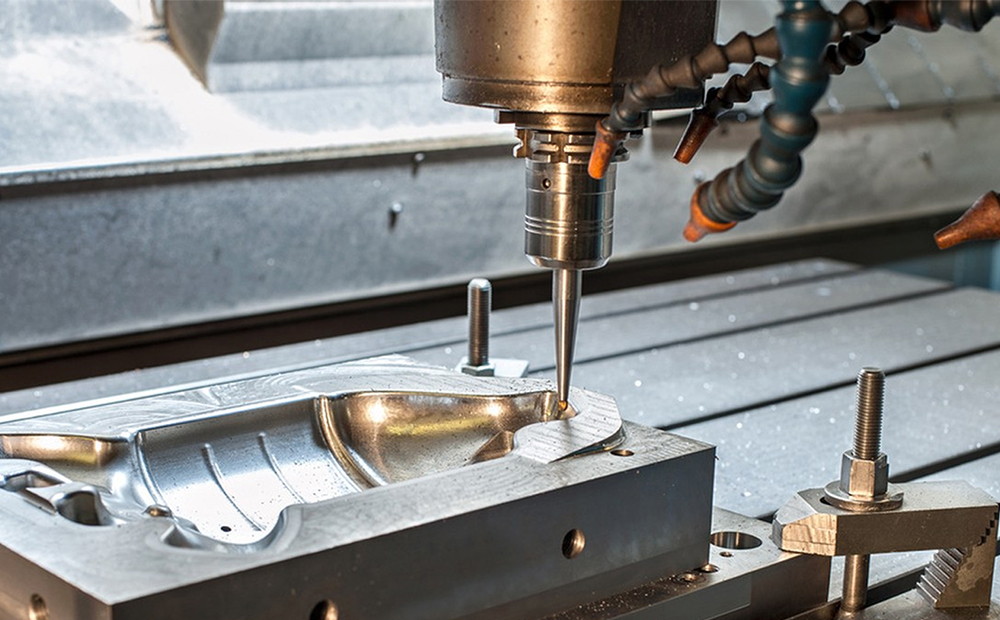

El taladrado CNC es un proceso de fabricación sustractiva que utiliza un sistema de control numérico por ordenador para accionar la rotación del husillo, desplaza la broca para taladrar en posiciones preestablecidas en la pieza de trabajo y produce orificios con un diámetro y una profundidad precisos. La máquina puede controlar automáticamente la velocidad del husillo, la velocidad de avance, la altura de retracción y la profundidad de taladrado, lo que proporciona una uniformidad dimensional mucho mayor en la producción en serie que el taladrado manual.

Puede funcionar como un proceso independiente para la realización de orificios de fijación y de paso, o integrarse con operaciones de fresado, torneado y roscado para completar el mecanizado de múltiples elementos en una sola configuración. Esto reduce los errores de configuración y mejora la precisión posicional entre los distintos elementos.

1.2 Ventajas principales del taladrado CNC

  • Alta precisión posicional: el programa controla con precisión las coordenadas, lo que garantiza que la posición de los orificios sea uniforme en todas las piezas de un lote, lo que resulta ideal para el mecanizado de sistemas con múltiples orificios.
  • Alta eficiencia de mecanizado: el cambio automático de herramientas realiza el taladrado, el biselado y el roscado de forma secuencial sin necesidad de ajustes manuales repetidos.
  • Gran flexibilidad de proceso: compatible con orificios de diferentes diámetros y profundidades; admite orificios ciegos, pasantes, escalonados y de otros tipos.
  • Coste controlable: Las herramientas de corte estándar tienen una gran versatilidad y ofrecen una excelente relación calidad-precio para piezas fabricadas en lotes pequeños y medianos.

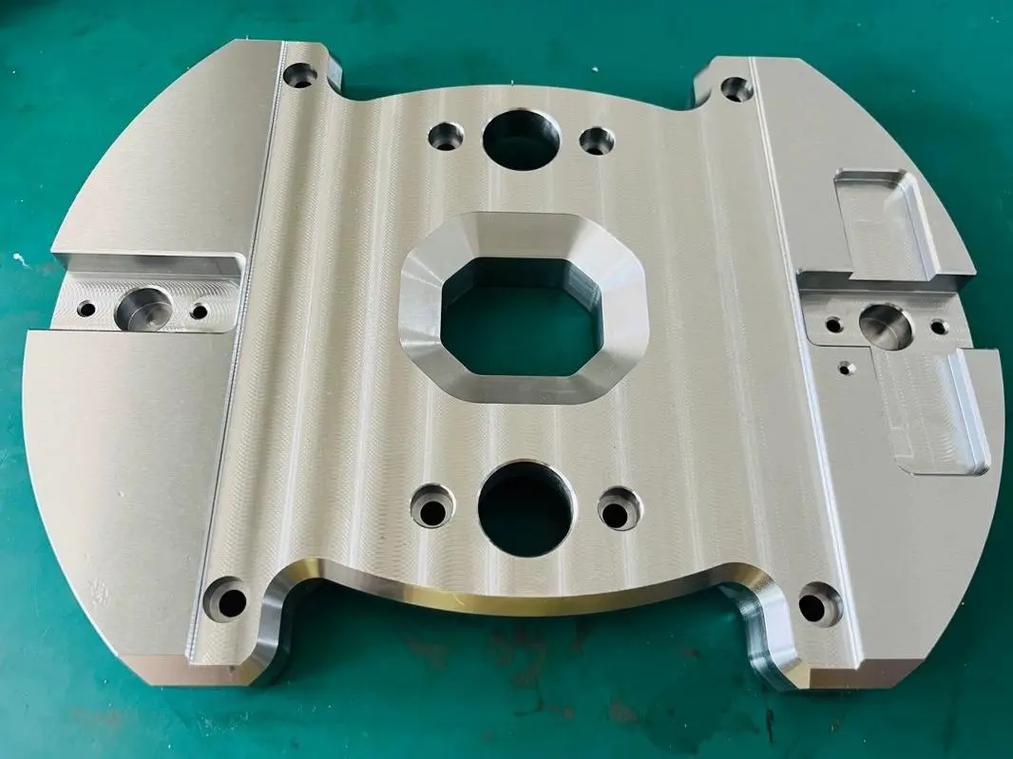

2. Operaciones habituales de mecanizado de orificios y casos de aplicación

El mecanizado completo de un orificio suele consistir en varios procesos, en lugar de una sola pasada de taladrado. Se pueden combinar diferentes operaciones de mecanizado en función de la función y los requisitos de precisión del orificio.

2.1 Operaciones básicas de perforación

Perforación estándar: Consiste en utilizar una broca helicoidal para taladrar agujeros directamente; es el método de mecanizado más básico. Se aplica a agujeros pasantes, orificios de ventilación y canales de fluidos con requisitos generales de precisión, y suele servir como taladro previo para el acabado posterior.

Perforación puntual: Utiliza una broca de centrado corta para realizar una muesca de posicionamiento antes del taladrado propiamente dicho, lo que evita la desviación de la broca y garantiza la precisión en la posición del orificio. Resulta especialmente útil para materiales duros, taladrado en superficies inclinadas o el mecanizado de conjuntos de orificios de alta precisión.

Perforación con pica para agujeros profundos: Cuando la profundidad del orificio supera tres veces su diámetro, la broca avanza de forma intermitente y se retrae repetidamente para romper las virutas y hacer llegar el líquido refrigerante a la zona de corte. De este modo se evita la acumulación de virutas, que provocaría el desgaste de la broca o un acabado irregular de las paredes del orificio.

2.2 Operaciones de acabado

Escariado: Consiste en utilizar un escariador para eliminar una pequeña cantidad de material de un orificio previamente taladrado, lo que mejora la precisión del diámetro y la suavidad de la pared interior. Se utiliza ampliamente en aplicaciones que requieren un ajuste de precisión, como los orificios para pasadores de fijación y los orificios de montaje de rodamientos, con tolerancias que suelen alcanzar los grados IT7 e IT8.

Aburrido: Utiliza una herramienta de mandrinado de un solo punto para ampliar un orificio ya existente, corrigiendo las desviaciones de rectitud y circularidad y logrando una mayor precisión posicional. Es adecuada para orificios de precisión de gran diámetro, orificios para rodamientos y sistemas de orificios con requisitos estrictos de coaxialidad.

2.3 Operaciones de roscado y avellanado

Tapping: Utiliza un macho de roscar para cortar roscas internas en un orificio previamente taladrado, lo que constituye el proceso estándar para el montaje de elementos de fijación. Ofrece un bajo coste y una alta eficiencia para la producción en lotes pequeños de roscas estándar.

Fresado de roscas: Utiliza una fresadora de roscas para cortar roscas mediante interpolación circular. Funciona mejor con roscas de gran diámetro, materiales difíciles de mecanizar, piezas de paredes delgadas o componentes de gran valor. Reduce el riesgo de rotura del macho de roscar y permite un control más preciso de la profundidad de la rosca.

Avellanado y biselado: Los agujeros avellanados permiten alojar las cabezas de los pernos para que los elementos de fijación queden a ras de la superficie de la pieza; el biselado elimina las rebabas de los bordes de los agujeros, lo que facilita el montaje y el guiado. Por lo general, ambas operaciones pueden realizarse en una sola pasada con una herramienta específica.

Operación de mecanizado Función principal Casos de uso típicos
Perforación estándar Realiza agujeros preliminares básicos Orificios de paso para tornillos, orificios de ventilación, canales para fluidos
Escariado Mejora la precisión del diámetro de los orificios y el acabado superficial Orificios para pasadores, orificios de ajuste de precisión
Aburrido Corrige las desviaciones en la forma y la posición de los orificios Orificios para rodamientos, conjuntos de orificios coaxiales, orificios de precisión de gran diámetro
Roscado / Fresado de roscas Realiza roscas internas Orificios para el montaje de elementos de fijación, orificios piloto para insertos roscados

3. Aspectos clave del proceso de taladrado para distintos materiales

La dureza, la tenacidad y la conductividad térmica de los materiales influyen directamente en la elección de la herramienta y en la configuración de los parámetros de corte. Cada material requiere estrategias de mecanizado específicas.

3.1 Materiales metálicos

Aleaciones de aluminio: Excelente mecanizabilidad y máxima eficiencia de taladrado. Presta atención al control de las rebabas; optimiza los métodos de sujeción de las piezas de paredes delgadas para evitar deformaciones. Una alta velocidad del husillo, combinada con la refrigeración por emulsión, proporciona una mejor calidad de las paredes del orificio.

Aceros al carbono y aleados: Mayores fuerzas de corte y mayor desgaste de la herramienta. Ajusta la velocidad de avance en función de la dureza del material. Asegúrate de que haya un suministro suficiente de líquido de refrigeración durante el mecanizado de agujeros profundos para evitar el endurecimiento por deformación.

Aceros inoxidables: Baja conductividad térmica y fuerte tendencia al endurecimiento por deformación. Utilice brocas de metal duro, aplique parámetros de corte de baja velocidad y alto avance, y suministre suficiente líquido de refrigeración para disipar el calor y prolongar la vida útil de la herramienta.

Cobre y aleaciones de cobre: Material blando y pegajoso que tiende a acumularse en los bordes. Mantén afiladas las herramientas de corte. Los bordes de los orificios tienden a formar rebabas, por lo que conviene realizar un proceso de biselado para eliminar los bordes afilados.

3.2 Materiales no metálicos

Plásticos técnicos (POM, PEEK, nailon, etc.): Temperatura de deflexión térmica baja; propenso a que se derritan los bordes durante el taladrado debido al exceso de calor generado durante el corte. Utiliza brocas afiladas de acero rápido, controla la temperatura de corte y evita la deformación por sujeción en las piezas de paredes delgadas. Seca previamente los materiales higroscópicos antes de su procesamiento.

Materiales compuestos (FR4, láminas de fibra de carbono): Son muy abrasivos y provocan un rápido desgaste de las herramientas, con riesgo de delaminación y agrietamiento de los bordes. Utiliza brocas especiales con recubrimiento de diamante, trabaja a alta velocidad con una velocidad de avance baja y utiliza sistemas de extracción de polvo para garantizar la calidad de los bordes de los orificios.

4. Directrices de diseño DFM para el taladrado con CNC

Un diseño bien planificado es la clave para reducir los costes de mecanizado y mejorar la calidad de los orificios. Seguir estas directrices en la fase de diseño permite reducir eficazmente las repeticiones de trabajo y acortar los plazos de entrega.

4.1 Relación profundidad-diámetro

Para el taladrado estándar, mantén la relación profundidad-diámetro dentro de un rango de 3:1. Fuera de este rango, el proceso pasa a ser un mecanizado de agujeros profundos, lo que requiere un ciclo de taladrado por pasos y conlleva un mayor coste y un tiempo de ciclo más largo.

En el caso de los agujeros ciegos, deja espacio para la punta de la broca en el fondo. No marques la profundidad efectiva hasta el fondo del cono del agujero. El agujero piloto para la rosca debe ser más profundo que la longitud efectiva de la rosca, a fin de dejar suficiente espacio de retroceso para el macho de roscar.

4.2 Distancia al borde y espesor de la pared

Mantén una distancia entre el borde del orificio y la pared lateral de la pieza de trabajo de al menos 1,5 veces el diámetro del orificio. Una distancia insuficiente respecto al borde provocará astillamiento del material durante el taladrado, reducirá la resistencia de la rosca o incluso podría provocar la deformación y el agrietamiento de la pieza de trabajo.

En el caso de las piezas de paredes delgadas, sitúe los orificios lo más lejos posible de las zonas de pared delgada o aumente el espesor local de la pared para evitar la vibración de la pieza durante el taladrado, lo que podría afectar a la circularidad del orificio y a la precisión de su posición.

4.3 Especificaciones de diseño de roscas

Los planos deben indicar claramente las especificaciones de la rosca, el paso, la profundidad efectiva de la rosca y la profundidad total del orificio. En el caso de las roscas de orificios ciegos, se debe reservar al menos entre 1 y 1,5 veces el paso como espacio de retracción para evitar que el macho se rompa en el fondo del orificio.

Si la pieza va a someterse a tratamientos superficiales como el anodizado o la galvanoplastia, hay que tener en cuenta de antemano el efecto que tendrá el espesor del recubrimiento en el ajuste de la rosca y ampliar adecuadamente la tolerancia del orificio piloto.

4.4 Ajuste de la tolerancia razonable

Los orificios de montaje generales pueden ajustarse a las tolerancias estándar sin necesidad de operaciones de acabado adicionales. Solo los orificios destinados a un ajuste de precisión —como los pasadores de centrado y los conjuntos de rodamientos— requieren escariado o mandrinado para mejorar la precisión.

Establece las tolerancias de posición de los orificios basándote en un sistema de referencia unificado para evitar errores acumulativos durante el montaje. Diseña, en la medida de lo posible, conjuntos de varios orificios en la misma superficie de sujeción para reducir la desviación de posición derivada del giro de la pieza.

5. Inspección y control de la calidad de los orificios

El control de calidad del taladrado CNC abarca cuatro aspectos fundamentales: precisión dimensional, precisión posicional, calidad de la rosca y calidad de la superficie.

5.1 Inspección dimensional y de posición

El diámetro de los orificios se puede comprobar rápidamente con calibres de enchufe o micrómetros internos. La precisión posicional se mide normalmente mediante una máquina de medición por coordenadas (CMM) o un sistema de medición por visión para verificar el grado de posición, la coaxialidad y otras tolerancias geométricas con respecto al punto de referencia.

Para medir la profundidad, utiliza un medidor de profundidad o un micrómetro de profundidad. En el caso de los agujeros ciegos, asegúrate de que tanto la profundidad efectiva del agujero como la profundidad efectiva de la rosca cumplan los requisitos del plano.

5.2 Inspección de roscas y superficies

Inspecciona las roscas con calibres «go» y «no-go». Una rosca en buen estado permite que el calibre «go» se enrosque sin problemas e impide que el calibre «no-go» se acople por completo. Comprueba si hay defectos como hilos rotos, dientes estropeados y virutas residuales.

Inspecciona los bordes y las paredes internas de los orificios para detectar rebabas, arañazos y rugosidad. En el caso de las piezas estéticas y los orificios de sellado, asegúrate de que no haya rebabas ni rebordes en las aberturas de los orificios. En el caso de los orificios de ajuste de precisión, comprueba que la rugosidad de la pared interna cumpla con las especificaciones.

6. Lista de comprobación para la preparación de la investigación del proyecto

Para obtener un presupuesto preciso y un plan de trabajo razonable, prepara los siguientes materiales al enviar una solicitud de información sobre proyectos de taladrado CNC:

  • Planos de ingeniería en 2D con cotas completas, tolerancias, puntos de referencia, especificaciones de roscas y requisitos técnicos
  • Archivos de modelos 3D en formato STEP/IGS para la programación y la evaluación de procesos
  • Requisitos relativos al tipo de material y a la dureza
  • Requisitos relativos a la cantidad de producción y al plazo de entrega
  • Requisitos de tratamiento superficial y posprocesamiento (anodizado, galvanoplastia, tratamiento térmico, etc.)
  • Requisitos especiales de inspección para orificios críticos

7. Preguntas frecuentes

P: ¿Cuál es la diferencia entre el taladrado CNC y el fresado de orificios CNC?

El taladrado CNC utiliza una broca específica para cortar en dirección axial, lo que resulta adecuado para agujeros redondos de diámetro estándar, con una alta eficiencia y un bajo coste. El fresado de agujeros CNC utiliza una fresa de extremo para cortar mediante interpolación circular, lo que permite crear agujeros de cualquier diámetro y formas irregulares con mayor flexibilidad, aunque con menor eficiencia. Para orificios estándar de pequeño diámetro, el proceso de taladrado es siempre la primera opción.

P: ¿Es necesario escariar todos los agujeros?

No. El taladrado estándar es suficiente para los agujeros pasantes y los agujeros de montaje habituales. El escariado o el mandrinado solo son necesarios cuando el agujero requiere un ajuste de precisión, como en el caso de los pasadores de posicionamiento o los conjuntos de rodamientos. Un procesamiento excesivo solo supondrá costes innecesarios.

P: ¿Qué hay que tener en cuenta a la hora de mecanizar agujeros profundos?

Los principales retos del mecanizado de agujeros profundos son la evacuación de virutas y la refrigeración. Normalmente se utiliza un ciclo de taladrado por toques: la broca avanza en pequeños incrementos y se retira repetidamente para romper y eliminar las virutas, mientras que el líquido refrigerante llega por completo al filo de corte para reducir la temperatura. En el caso de relaciones profundidad-diámetro extremadamente elevadas, optimice primero el diseño o utilice equipos específicos para el taladrado profundo.

P: ¿Por qué se rompen tan fácilmente las brocas al taladrar acero inoxidable?

El acero inoxidable tiene una baja conductividad térmica, por lo que el calor generado durante el corte se concentra en el filo. Además, presenta un fuerte efecto de endurecimiento por deformación, lo que acelera el desgaste de la broca si los ajustes de avance son inadecuados. Por otra parte, la elevada tenacidad del acero inoxidable dificulta la rotura de las virutas, y las ranuras obstruidas acabarán provocando la fractura de la broca. Optimizar los parámetros de corte, utilizar brocas específicas para cada aplicación y garantizar un suministro suficiente de refrigerante puede reducir eficazmente el riesgo de rotura.

Resumen

El taladrado CNC es un proceso aparentemente básico, pero fundamental, que influye directamente en la fiabilidad del montaje de las piezas. Desde la planificación adecuada de las especificaciones y la disposición de los orificios en la fase de diseño, pasando por la elección de las herramientas y los parámetros de proceso adecuados durante el mecanizado, hasta la inspección final de calidad, cada paso influye en el coste final y en la calidad del producto.
