Cuando las piezas metálicas finas de precisión requieren microagujeros densos, ranuras estrechas, nervaduras finas o perfiles planos complejos, y los métodos de corte tradicionales tienden a producir rebabas o deformaciones por tensión, el grabado químico suele presentarse como la solución más adecuada. Más allá del corte a fondo, también permite crear elementos a media profundidad, como ranuras, líneas de plegado y marcas de identificación en superficies metálicas, eliminando el material por completo mediante reacciones químicas sin necesidad de herramientas de corte ni aporte de calor concentrado.
Estas propiedades únicas ofrecen ventajas claras, pero el proceso no es la mejor opción para todas las piezas metálicas. El tipo de material, el espesor de la chapa, la geometría de los elementos, la profundidad de grabado, los requisitos de tolerancia y la escala de producción influyen en su idoneidad. Comprender las relaciones entre estas dimensiones es el primer paso para elegir entre el grabado químico, el grabado, el estampado, el corte por láser y el mecanizado.
1. ¿Qué es el grabado químico?
El grabado químico es un proceso de fabricación sustractiva selectiva que disuelve las zonas desprotegidas de una chapa metálica mediante reactivos químicos. Una capa de fotorresina con un patrón protege la geometría que debe conservarse, mientras que el agente de grabado crea cortes pasantes o elementos rebajados a profundidades controladas.
El grabado químico industrial de precisión en metal también se conoce como grabado fotoquímico, fotograbado o mecanizado fotoquímico, mientras que “procesamiento químico” es un término más amplio. El grabado con ácido puede referirse tanto a la eliminación industrial de material como al tratamiento decorativo de superficies. El grabado de precisión a escala industrial se basa en el control coordinado de la imagen, el registro, la reacción química, la inspección y la gestión de materiales.
2. Flujo completo del proceso de grabado químico
El grabado químico convierte los patrones digitales en zonas protegidas y expuestas sobre una chapa metálica para fabricar la pieza final. El flujo de trabajo completo de producción suele constar de cuatro etapas fundamentales.
Paso 1: Preparación del material y limpieza de la superficie
Antes de la producción, se comprueban el tipo de aleación, el estado de templado, el espesor de la chapa, el tamaño del panel, la dirección del grano y el estado del material de entrada. A continuación, la superficie de la chapa se somete a varias etapas de limpieza para eliminar el aceite y el óxido, lo que garantiza una adhesión uniforme y resistente del fotorresistente. El estado del material y la limpieza de la superficie influyen directamente en la precisión y la uniformidad del grabado final.
Paso 2: Aplicación de la capa de fotorresina y transferencia del patrón
Se aplica de manera uniforme una fotoresina sensible a los rayos UV sobre la chapa metálica. Mediante el uso de fotomáscaras alineadas con precisión o tecnología de imagen digital, la geometría generada por CAD se transfiere con exactitud a la capa de fotoresina. En el caso de elementos críticos, como los orificios pasantes, las ranuras y los contornos exteriores, el registro a doble cara permite un mayor control dimensional.
Paso 3: Revelado y grabado químico
La etapa de revelado elimina la fotoresina de las zonas no protegidas, dejando al descubierto la superficie metálica que se va a grabar. A continuación, la máquina de grabado pulveriza reactivos químicos bajo parámetros controlados; la concentración del reactivo, la temperatura, la presión de pulverización y el tiempo de reacción determinan conjuntamente la velocidad de eliminación del material.
Dado que el ataque químico se produce tanto en dirección vertical como lateral, los diseños de los patrones deben compensar de antemano el socavado. PartsMastery puede lograr un grabado de profundidad controlada en chapas con un espesor de entre 25% y 75% para elementos tales como ranuras, líneas de plegado, marcas empotradas y perfiles escalonados. Los resultados finales están sujetos a una revisión de DFM (Diseño para la Fabricabilidad) basada en el ancho de los elementos, la profundidad, el ángulo de las paredes laterales, el material y los requisitos de tolerancia.
Paso 4: Resistencia al desprendimiento, inspección y posprocesado
Una vez eliminados los restos de fotorresina y completados varios ciclos de limpieza, se inspeccionan las piezas para comprobar sus dimensiones y aspecto, de acuerdo con los requisitos del plano. Las piezas acabadas pueden entregarse con lengüetas para facilitar su manipulación o como piezas individuales, y pueden someterse posteriormente a operaciones secundarias como conformado, galvanoplastia, pasivación, tratamiento térmico, pegado, soldadura o montaje.
3. Equipamiento básico y productos químicos para el grabado
Una línea completa de producción de grabado químico suele incluir unidades de limpieza y enjuague, equipos de recubrimiento y laminación, sistemas de exposición a rayos UV o de imagen digital, reveladores, máquinas de grabado por pulverización, equipos de eliminación de la resina fotosensible y dispositivos de inspección óptica.
El cloruro férrico es un agente de grabado de uso general muy extendido, pero la formulación química exacta debe adaptarse al tipo de aleación y a los resultados deseados. El aluminio, el cobre, el níquel, el acero al carbono, el acero inoxidable y el titanio presentan características de reacción química muy diferentes. Por lo tanto, el almacenamiento de productos químicos, la ventilación del taller, la protección de los operarios, el enjuague con agua pura y el tratamiento de residuos son componentes de apoyo esenciales de un sistema de producción.

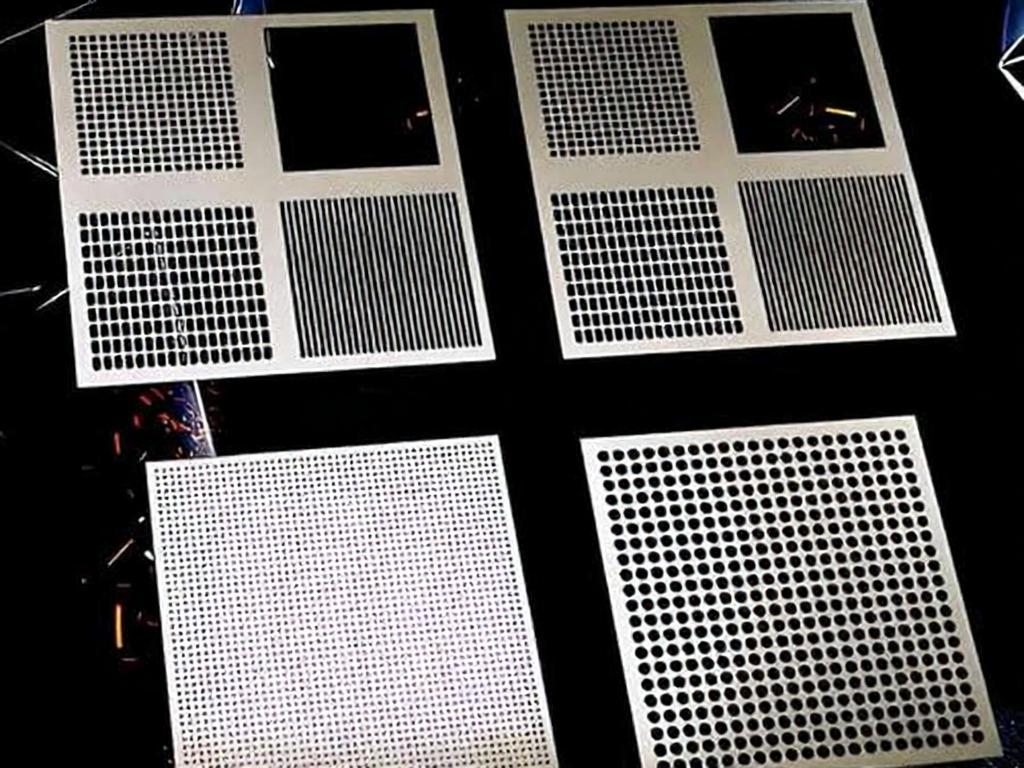

4. Materiales compatibles y aplicaciones habituales
El grabado químico se aplica principalmente a chapas y láminas metálicas planas. PartsMastery ofrece servicios de grabado de aluminio, latón, cobre, acero al carbono, acero inoxidable, aleaciones de titanio, plata, níquel y muchos otros materiales. La composición de la aleación, el estado de templado, el nivel de oxidación, el espesor de la chapa y los requisitos de superficie influyen en la viabilidad del proceso y en los resultados finales.
Entre las piezas y características más habituales que se someten a grabado se incluyen:

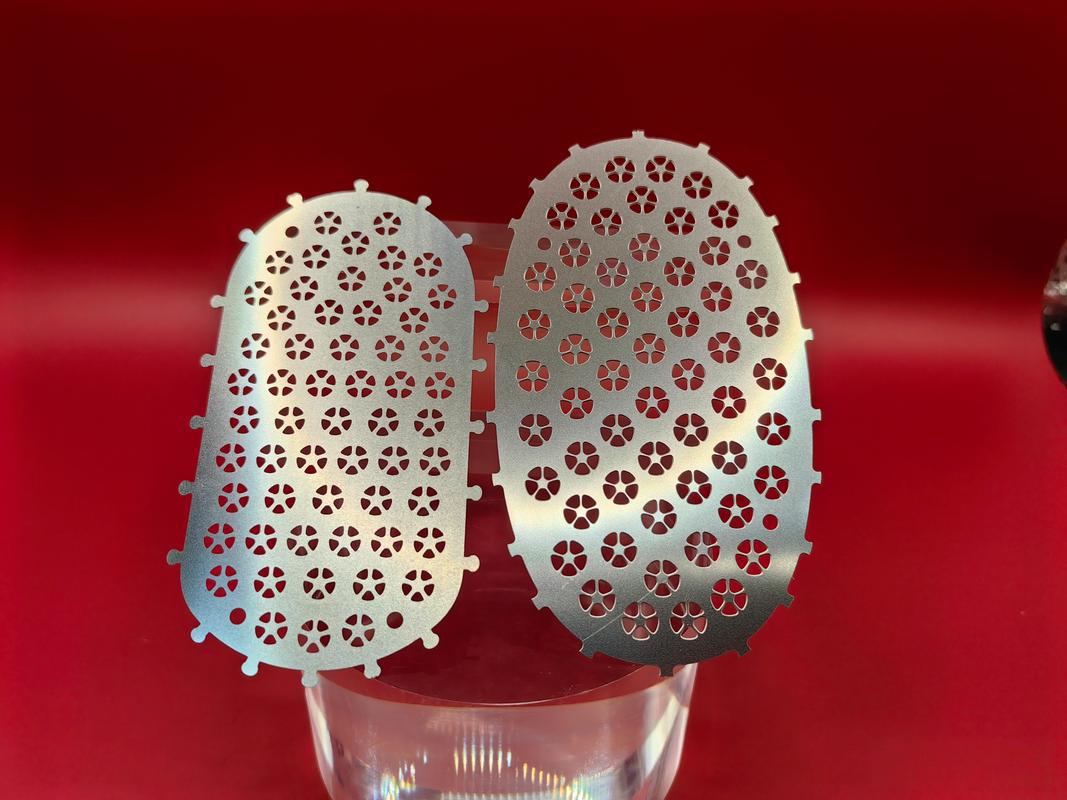

Juntas de estanqueidad, separadores, tamices, filtros y componentes de malla de precisión
Contactos eléctricos, resortes flexibles, ranuras perfiladas, microagujeros y aberturas complejas
Líneas de marcado para el plegado previo, ranuras funcionales, marcas de profundidad y superficies escalonadas
Perfiles planos complejos con detalles finos, densos y repetitivos
Este proceso se utiliza ampliamente en los sectores aeroespacial, de la automoción, de la electrónica, de la automatización, de la robótica y de la electrónica de consumo, y resulta especialmente adecuado para piezas de acero inoxidable de precisión y grosor ultradelgado. Los componentes de cobre y latón grabados se utilizan habitualmente en aplicaciones de conexión eléctrica y conducción térmica. El criterio fundamental para determinar la idoneidad del proceso es la geometría de la pieza y sus requisitos funcionales, y no la clasificación del sector.
5. Principales ventajas del grabado químico
En el caso de las piezas metálicas finas compatibles, el grabado químico ofrece varias ventajas únicas que los procesos tradicionales no pueden igualar:
Sin tensión de corte ni zona afectada por el calor: El proceso no aplica ninguna fuerza mecánica ni genera calor intenso en zonas concretas, lo que permite conservar las propiedades estructurales de las láminas delicadas y evita la deformación de las piezas.
Bordes sin rebabas de forma natural: El material se elimina de forma uniforme mediante una reacción química, sin dejar rebabas duras procedentes del estampado o el fresado, lo que elimina la necesidad de realizar operaciones secundarias de desbarbado.
Herramientas digitales de gran flexibilidad: Los cambios en el diseño solo requieren actualizaciones de los archivos digitales, sin necesidad de utillaje físico específico, lo que lo hace ideal para elementos repetitivos complejos e iteraciones rápidas del diseño.
Escalabilidad fluida desde el prototipo hasta la producción: Esta misma ruta de proceso abarca tanto la fabricación de prototipos individuales como la producción en series pequeñas o medianas, sin necesidad de cambiar de método de fabricación.
Compatibilidad con funciones de múltiples profundidades: En una misma pieza se pueden realizar tanto cortes como rebajes a media profundidad, lo que amplía las posibilidades de diseño funcional de los componentes planos.
Estas ventajas deben sopesarse teniendo en cuenta el socavado, el espesor de la chapa, la geometría de los bordes, los requisitos de tolerancia y el volumen de producción; no existe un único proceso de fabricación que sirva para todas las aplicaciones.
6. Normas de tolerancia y consideraciones de diseño
La eliminación de material en el grabado químico se produce en tres dimensiones. El grabado lateral da lugar a paredes laterales biseladas y bordes cónicos. Por este motivo, la relación entre el espesor de la chapa y el diámetro mínimo del orificio, la anchura de la ranura y la anchura del puente constituye un principio fundamental del DFM.
Los valores que figuran a continuación sirven como referencias preliminares de planificación para los proyectos de grabado químico de PartsMastery. Tienen carácter meramente orientativo y no constituyen especificaciones finales garantizadas. La capacidad real de fabricación viene determinada por el tipo de aleación, el espesor, la geometría de la pieza, el tamaño de la chapa, el volumen del pedido, la configuración del proceso y los requisitos de inspección.
Espesor de la chapa
Tolerancia dimensional preliminar
0,001 pulgadas
±0,0008 pulgadas
0,002 pulgadas
±0,0016 pulgadas
0,005 pulgadas
±0,0025 pulgadas
0,010 pulgadas
±0,0033 pulgadas
0,015 pulgadas
±0,0042 pulgadas
0,020 pulgadas
±0,0050 pulgadas
0,040 pulgadas
Requiere revisión técnica
Los tamaños mínimos de las características que se pueden fabricar también varían en función del espesor de la chapa. Las directrices preliminares de diseño son las siguientes:
Tipo de elemento
Referencia de diseño preliminar
Agujeros o ranuras en material de 0,001 a 0,005 pulgadas de espesor
Tamaño mínimo ≥ espesor del material; anchura mínima de la ranura: 0,003 pulgadas; diámetro mínimo del orificio: 0,005 pulgadas
Agujeros o ranuras en materiales de 0,005 pulgadas de espesor o más
Tamaño mínimo ≥ 1,1 × espesor del material
Redes / voladizos en material de menos de 0,005 pulgadas de espesor
Ancho mínimo ≥ espesor del material; mínimo absoluto: 0,003 pulgadas
Redes / voladizos en material con un espesor superior a 0,005 pulgadas
Ancho mínimo ≥ 1,0 × espesor del material
Dado que las cotas de centro a centro y las cotas de borde proceden de la misma capa de la imagen, pueden controlarse con mayor precisión que las cotas de borde independientes. Referencias preliminares de tolerancia para las cotas de centro a centro:
Rango de dimensiones de centro a centro
Referencia preliminar de tolerancias
1,01 pulgadas y menos
±0,001 pulgadas
1,01–3,0 pulgadas
±0,003 pulgadas
3,0–6,0 pulgadas
±0,005 pulgadas
6,0–10,0 pulgadas
±0,007 pulgadas
Una revisión completa de la fabricación (DFM) también abarca las transiciones en las esquinas internas, la disposición de las lengüetas, la dirección del grano de laminación, la eficiencia del anidamiento, los requisitos de rugosidad superficial, la uniformidad de la profundidad de grabado, la planitud de la chapa, la estrategia de embalaje y la compatibilidad con las operaciones de conformado posteriores. Un proveedor cualificado evalúa la viabilidad en todas las condiciones, en lugar de juzgar la fabricabilidad basándose en un único parámetro.
7. Grabado químico, grabado y fresado químico
Tanto el grabado químico como el grabado mecánico son procesos de eliminación de material, pero tienen fines de fabricación distintos. El fresado químico funciona según principios similares a los del grabado químico, aunque cada uno de ellos se dirige a ámbitos de aplicación diferentes.
Dimensión de comparación
Grabado químico
Grabado
Fresado químico
Objetivo principal
Conformado de precisión de piezas metálicas delgadas y ranuras funcionales
Texto, gráficos, códigos y marcas de identificación en la superficie
Eliminación controlada de material en grandes superficies
Mecanismo de extracción
Reacción química bajo una capa de fotorresina con patrón
Corte mecánico, ablación por láser u otros métodos de marcado
Reacción química en las zonas enmascaradas
Profundidad típica
Corte transversal o de profundidad parcial controlada
En su mayoría, accidentes superficiales poco profundos
Reducción controlada de la profundidad o ajuste de la sección
Bolsillos, secciones cónicas, zonas de reducción de peso
Método de mecanizado
Fotomáscara o diseño digital
Trayectorias de corte, programas de láser o parámetros de marcado
Herramientas de enmascaramiento y de proceso
Enfoque en el diseño
Compensación del socavado, relación entre el espesor y la característica, precisión de registro
Profundidad de la marca, anchura de la línea, legibilidad, estado de la superficie
Uniformidad de la profundidad, sellado de la máscara, espesor restante
La diferencia no se reduce simplemente a “química frente a mecánica”. El grabado láser, el grabado químico y el grabado con ácido son todos métodos válidos de marcado. La distinción más importante es el objetivo final: producir marcas superficiales legibles, elementos empotrados funcionales o la geometría completa de piezas metálicas delgadas.
El fresado químico suele referirse a la eliminación uniforme de material en áreas relativamente grandes, y se utiliza a menudo para la reducción del peso estructural y el control de secciones en el sector aeroespacial. El grabado fotoquímico de precisión se centra más en detalles finos en chapas finas, aunque ambos términos a veces se solapan. Los planos de diseño deben especificar claramente los requisitos finales de geometría y profundidad, en lugar de basarse únicamente en la terminología del proceso.
8. Cuándo optar por el grabado químico
El grabado químico es la opción más adecuada para piezas delgadas y planas con numerosos detalles finos que se repiten, que requieran bordes sin rebabas y que sean sensibles a la tensión de corte o a los efectos del calor. También resulta muy útil para proyectos con cambios frecuentes de diseño, ya que el utillaje digital puede modificarse sin necesidad de crear un nuevo utillaje físico.
Si una pieza es gruesa, presenta una geometría predominantemente tridimensional, requiere ranuras profundas, necesita bordes de corte perfectamente rectos o tiene características que entran en conflicto con las normas de relación entre espesor y características, puede que sea más adecuado otro proceso. El mecanizado CNC permite producir geometrías 3D complejas; el corte por láser funciona bien para el troquelado rápido de chapas de gran tamaño; el estampado ofrece una excelente rentabilidad para la producción estable de gran volumen una vez amortizados los costes de las herramientas. Para el marcado superficial únicamente, el grabado suele ser la opción más sencilla.
La selección del proceso debe tener en cuenta el material, el espesor, la geometría, la tolerancia, el estado de los bordes, el volumen, las normas de inspección y las operaciones posteriores. Una revisión de la diseñabilidad para la fabricación (DFM) basada en planos ofrece una orientación más fiable que la comparación aislada de las ventajas de cada proceso.

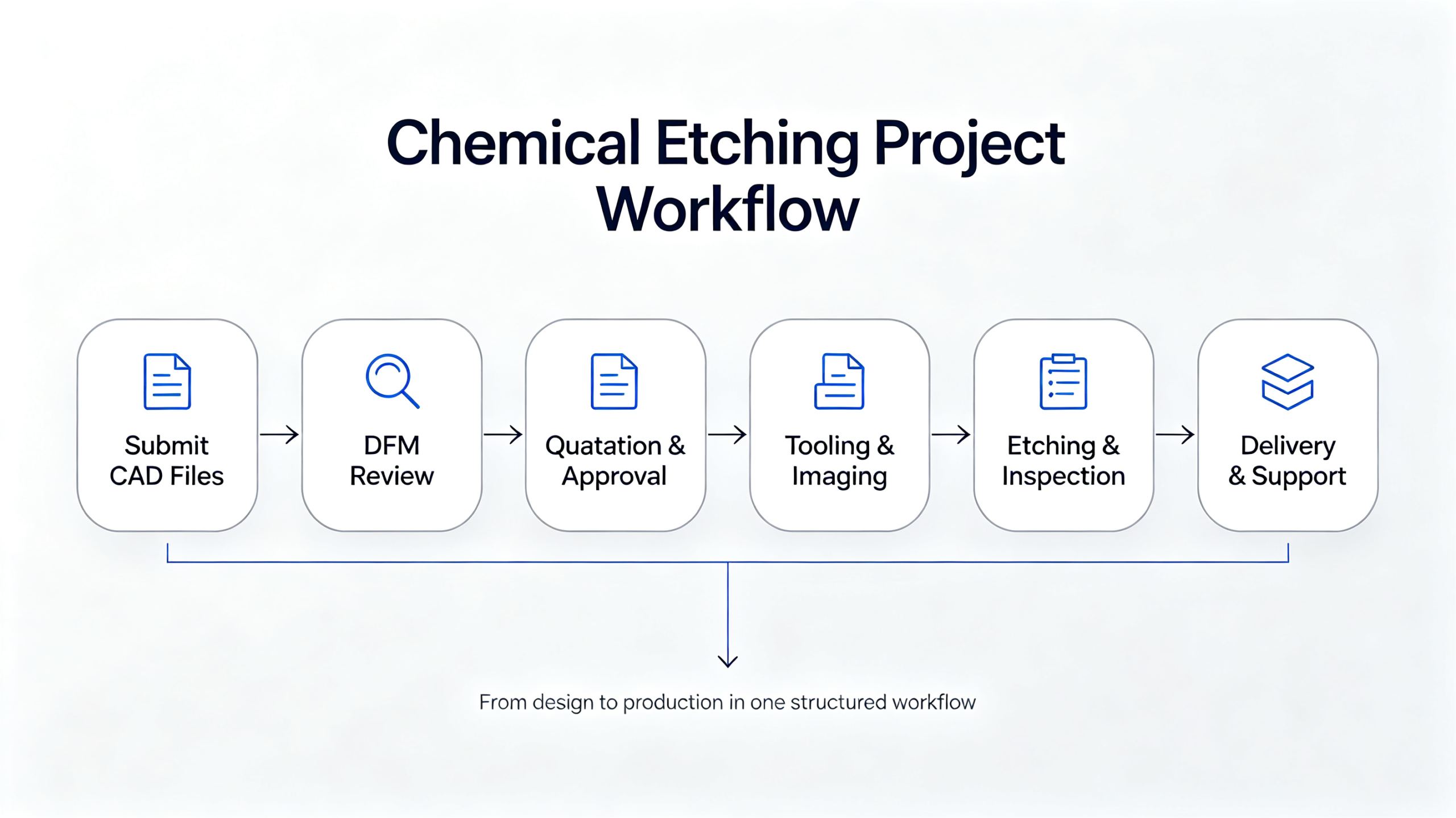

9. Cómo iniciar un proyecto de grabado químico con PartsMastery
Si sus diseños incluyen estructuras metálicas finas y complejas, elementos de grabado pasantes, semipasantes o escalonados, requisitos de utillaje digital flexible, o si requieren integración con procesos de conformado, acabado de superficies, mecanizado y montaje, PartsMastery ofrece soluciones completas de grabado químico.
Para agilizar el proceso de revisión, te rogamos que facilites la siguiente información al presentar tu proyecto:
Archivos CAD y planos de revisión controlados
Tipo de material, estado de templado y espesor de la chapa
Cantidad de prototipos y volumen de producción previsto
Requisitos para el grabado de orificios pasantes y elementos de profundidad parcial
Dimensiones críticas, puntos de referencia y criterios de aceptación de la inspección
Operaciones secundarias como el conformado, el recubrimiento, la pasivación o el montaje
Envía tu proyecto a través del canal de servicios de grabado químico de PartsMastery para recibir comentarios profesionales sobre el diseño para la fabricación (DFM) y un presupuesto personalizado. Nuestro equipo de ingeniería confirma los límites de las características y los rangos de tolerancia basándose en el material y la geometría reales, y no solo en tablas de referencia preliminares.
Conclusiones finales
El grabado químico permite fabricar piezas metálicas finas de alta precisión mediante la protección de zonas con patrones y la disolución química, y destaca por su capacidad para crear microorificios densos, perfiles complejos, bordes sin rebabas y elementos con profundidad controlada. Sus principales limitaciones de diseño provienen del biselado de las paredes laterales, las características de reacción del material, las restricciones entre el espesor y los elementos, y la precisión en el control de la profundidad.
PartsMastery ofrece servicios integrales de grabado, desde el prototipo hasta la producción en serie, que abarcan el grabado completo, el medio grabado y el grabado por pasos, con herramientas digitales de apoyo, inspección de precisión y procesamiento secundario posterior. Envía tus planos completos, especificaciones de materiales, espesor, dimensiones críticas y requisitos de profundidad de grabado para obtener una revisión personalizada de la fabricabilidad (DFM) y un presupuesto del proyecto.
PREGUNTAS FRECUENTES
¿Se pueden conformar o recubrir posteriormente las piezas grabadas?
Sí. Dependiendo del material y del diseño, las piezas en bruto grabadas pueden someterse posteriormente a procesos de plegado, galvanoplastia, pasivación, tratamiento térmico, unión, soldadura o montaje. La secuencia de las operaciones es importante, ya que los procesos de conformado y acabado pueden alterar las dimensiones de la pieza, el estado de la superficie y los puntos de referencia para la inspección.
¿Cómo se inspeccionan las características grabadas críticas?
Los planos deben especificar claramente las posiciones de referencia, las dimensiones críticas de los orificios y ranuras, las tolerancias entre centros, la profundidad de grabado y los requisitos de acabado superficial. Para la inspección se pueden utilizar instrumentos de medición ópticos, sistemas de visión automatizados, calibres específicos u otros equipos adecuados. La inspección por muestreo, la inspección del primer artículo o la inspección 100% deben acordarse antes de iniciar la producción.
¿En qué casos es mejor el estampado que el grabado químico?
El estampado resulta más rentable cuando la geometría de la pieza es estable, el volumen de producción es lo suficientemente grande como para amortizar los costes de las herramientas fijas y el proceso permite reproducir de forma fiable las características requeridas. Sin embargo, en el caso de diseños que sufren cambios frecuentes, que requieren herramientas flexibles o de piezas con características finas y densas, el grabado químico sigue siendo la opción más eficiente.
¿Puede un mismo proceso de grabado servir tanto para la creación de prototipos como para la producción?
Sí. Se pueden utilizar los mismos principios químicos y la misma ruta de proceso tanto para los prototipos de desarrollo como para la producción en lotes repetidos. Antes de pasar a la fabricación a gran escala, deben ultimarse las revisiones de los planos, los archivos de diseño, las especificaciones de los materiales, los parámetros de proceso, los planes de inspección, los métodos de envasado y todas las operaciones secundarias, con el fin de garantizar la uniformidad entre lotes.
