Quand on évoque l'usinage CNC, on imagine généralement la découpe de précision de métaux tels que l'aluminium, l'acier et le titane. Mais au cours de la dernière décennie, l'usinage CNC des plastiques a discrètement révolutionné la fabrication dans tous les secteurs d'activité. Des boîtiers d’appareils électroniques grand public aux composants de précision pour l’aérospatiale, en passant par les dispositifs médicaux et les pièces d’automatisation industrielle, les plastiques se sont imposés comme des matériaux à part entière, au même titre que les métaux, grâce à leur légèreté, leur polyvalence et leurs avantages financiers considérables.
Aujourd’hui, l’usinage CNC du plastique est tout aussi avancé et fiable que celui du métal. Chez JLCCNC, nous ne nous spécialisons pas uniquement dans les pièces métalliques de précision : nous avons mis en place un écosystème complet d’usinage CNC du plastique, capable de répondre à tous vos besoins, de la validation d’un prototype unique à la production en petites séries. Nos pièces en plastique de précision sont proposées à partir de seulement $1 l'unité. Si vous hésitez entre l'usinage CNC et le moulage par injection, notre analyse comparative réalisée par des experts vous aidera à choisir la meilleure méthode de production pour votre projet.
Les matières plastiques peuvent-elles faire l'objet d'un usinage de précision par CNC ?
Tout à fait — mais l'usinage CNC des plastiques nécessite une approche fondamentalement différente de celle de l'usinage des métaux. Les plastiques ont des points de fusion plus bas, des coefficients de dilatation thermique plus élevés et un comportement des copeaux qui leur est propre. L'utilisation directe des paramètres d'usinage des métaux entraînera presque toujours une fusion, un gauchissement, des bavures excessives et des imprécisions dimensionnelles.
Principales différences entre l'usinage CNC du plastique et celui du métal
- Rigidité du matériau: Les plastiques sont beaucoup plus souples que les métaux et ont tendance à subir une déformation élastique sous la pression de l'outil. Cela nécessite un serrage et des trajectoires d'usinage optimisés afin de minimiser les contraintes d'usinage.
- Vitesses de coupe: Les plastiques se découpent généralement 30 à 50% plus rapidement que les métaux, mais une accumulation excessive de chaleur entraîne leur fusion. Le tranchant de l'outil et les méthodes de refroidissement revêtent donc une importance cruciale.
- Capacités de tolérance: L'usinage CNC standard du plastique permet d'atteindre des tolérances de ±0,005 pouce (0,127 mm). Pour les plastiques techniques haute performance, l'utilisation d'outils de précision et l'optimisation des processus permettent d'obtenir des tolérances aussi strictes que ±0,001 pouce (0,025 mm).
Les 4 principaux avantages de l'usinage CNC du plastique
- Rentabilité supérieure: Les pièces en plastique coûtent entre 40 et 60% de moins que les pièces équivalentes en métal, à précision et complexité égales, ce qui en fait la solution idéale pour la production en petites et moyennes séries.
- Des cycles de production plus rapides: La plupart des plastiques présentent une faible résistance à la coupe, ce qui permet un usinage à grande vitesse et des délais de fabrication nettement plus courts.
- Excellente résistance à la corrosion: Les matières plastiques ne rouillent pas et ne s'oxydent pas ; elles ont donc une durée de vie supérieure à celle des métaux courants dans les environnements humides, acides ou alcalins.
- Une flexibilité de conception inégalée: Il existe des centaines de plastiques modifiés, notamment des variantes transparentes, renforcées de verre, ignifuges et autolubrifiantes, permettant de répondre à toutes les exigences de performance.
Les 7 plastiques les plus couramment usinables par CNC : tableau comparatif complet
Tous les plastiques ne se valent pas en matière d'usinage CNC. Les différents matériaux présentent des différences considérables en termes d'usinabilité, de propriétés mécaniques et d'applications idéales. Forte de ses nombreuses années d'expérience dans le domaine de la production, JLCCNC a identifié les 7 plastiques les plus couramment utilisés, qui couvrent la grande majorité des besoins industriels.
| Matériau | Caractéristiques principales | Applications typiques |
|---|---|---|
| ABS | Haute résistance, excellente ténacité, résistance aux chocs, facile à teindre et à finir | Boîtiers électroniques, boîtiers d'équipements, gabarits et dispositifs de fixation, pièces soumises à des manipulations fréquentes ou à des chutes |
| FR4 | Extrêmement rigide, résistant à la chaleur, excellente isolation électrique | Circuits imprimés, isolants électriques, dispositifs d'essai à haute température, supports pour composants électroniques |
| Nylon (PA6) | Haute résistance à l'usure, autolubrifiant, résistant aux produits chimiques | Engrenages, bagues, glissières, rouleaux de convoyage et autres pièces mobiles à faible frottement |
| Polycarbonate (PC) | Résistance exceptionnelle aux chocs, disponible en versions transparentes, large plage de températures | Écrans de protection, vitres de machines, lentilles optiques, composants en verre pare-balles |
| PMMA (Acrylique) | Haute transmission lumineuse, léger, résistant aux rayures, facile à polir | Vitrines, diffuseurs de lumière, prototypes optiques, éléments décoratifs transparents |
| POM (Delrin/acétal) | Excellente stabilité dimensionnelle, faible frottement, grande rigidité | Roulements de précision, composants de vannes, mécanismes de liaison, engrenages de haute précision |
| Bakélite | Rigide, résistant à la chaleur, excellente isolation électrique, faible coût | Boîtiers d'interrupteurs électriques, borniers, pièces isolantes résistantes aux hautes températures, composants électriques d'époque |
Guide rapide de sélection des matériaux
- Si vous recherchez la résistance aux chocs : optez d'abord pour l'ABS
- Pièces de friction en mouvement : nylon ou POM
- Transparence élevée requise : PC ou PMMA
- Environnements chimiques agressifs : le PTFE (Téflon) est sans égal
- Résistance à la chaleur + isolation électrique : FR4 ou bakélite
Nous vous recommandons de consulter nos ingénieurs spécialisés dans les matériaux dès le début de la phase de conception afin de choisir le plastique le mieux adapté à votre application, ce qui vous évitera par la suite des problèmes de performance coûteux ou des retards de production.
Conseils essentiels sur l'outillage et les procédés pour l'usinage CNC des plastiques
90% des défaillances liées à l'usinage des matières plastiques sont dues à un mauvais choix d'outils et à des paramètres de processus inadaptés. Une mauvaise configuration entraîne des bords fondus, des bavures excessives, des erreurs dimensionnelles et un gaspillage de matière.
1. Matériau et géométrie de l'outil

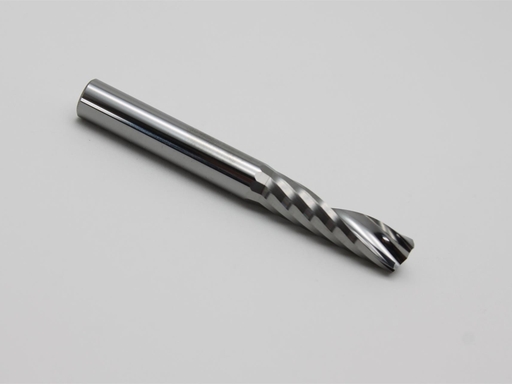

- Outils en carbure: La référence absolue en matière d'usinage des matières plastiques. Elles conservent leur tranchant plus longtemps, résistent à l'usure et offrent des finitions de surface plus nettes, ce qui les rend indispensables pour les séries de production.
- Outils en acier rapide (HSS): Convient uniquement à l'usinage en petites séries de plastiques très tendres, tels que le PE et le PP. Ces outils s'émoussent rapidement, ce qui entraîne des surfaces rugueuses et une accumulation de chaleur.
- Conception de la flûte: Les outils à une ou deux cannelures sont idéaux pour les plastiques, car leurs larges poches à copeaux évacuent rapidement les copeaux et réduisent l'accumulation de chaleur. Les fraises à hélice haute améliorent l'état de surface des plastiques tendres, mais peuvent augmenter l'adhérence statique. Les fraises en O sont spécialement conçues pour l'usinage de l'acrylique ; elles permettent d'obtenir des arêtes polies sans nécessiter de finition secondaire.
2. Méthodes de refroidissement et paramètres de découpe
- Refroidissement par jet d'air: La méthode de refroidissement la plus courante et la plus efficace pour les matières plastiques. L'air comprimé évacue les copeaux tout en abaissant la température de la zone de coupe afin d'éviter toute fusion.
- Refroidissement par brumisation: Utile pour les plastiques haute performance difficiles à usiner, comme le PEEK, mais doit être appliqué avec précaution afin d'éviter l'apparition de fissures de contrainte chimique dans certains matériaux.
- Usinage à sec: Les plastiques thermostables tels que le POM et le PTFE peuvent être usinés à sec, mais les vitesses d'avance et les profondeurs de coupe doivent être strictement contrôlées afin d'éviter toute accumulation de chaleur.
3. Problèmes courants et solutions
- Fusion des bords: Augmentez la vitesse d'avance, utilisez des outils plus tranchants et augmentez la pression d'air afin de réduire au minimum le temps de frottement entre l'outil et le matériau.
- Bavures excessives: Optimisez les angles de coupe et de dépouille de l'outil, utilisez le fraisage ascendant, réduisez la profondeur de coupe de finition et procédez à un ébavurage secondaire si nécessaire.
- Accumulation d'électricité statique: Les plastiques isolants, tels que l'acrylique et le PC, génèrent de l'électricité statique qui attire les copeaux. Utilisez de l'air ionisé ou des sprays antistatiques pour résoudre ce problème.
- Déformation dimensionnelle: Prévoyez un temps suffisant pour permettre aux contraintes de se dissiper après l'ébauche avant de passer à la finition, et optimisez le montage afin d'éviter toute déformation due à un serrage excessif.
4 secteurs clés utilisant des pièces en plastique usinées par commande numérique (CNC)
Grâce aux avantages propres à leurs matériaux et aux capacités d'usinage de précision, les pièces en plastique usinées par commande numérique sont devenues indispensables dans de nombreux secteurs d'activité.
1. Médecine et santé
Le secteur médical exige une biocompatibilité, une précision et une propreté exceptionnelles — des exigences auxquelles l'usinage CNC du plastique répond parfaitement :
- Prothèses et orthèses sur mesure fabriquées en nylon léger et en PC pour un meilleur confort du patient
- Composants destinés à la manipulation des fluides en laboratoire, tels que les portoirs à tubes à essai, les embouts de pipettes et les récipients pour réactifs, fabriqués en PMMA et en PP résistants aux produits chimiques
- Manches et boîtiers d'instruments chirurgicaux fabriqués à partir de matériaux PEEK et PPSU stérilisables
2. Électronique grand public
Dans le secteur de l'électronique grand public, la priorité est donnée aux designs fins et légers ainsi qu'à l'esthétique, ce qui fait de l'usinage CNC du plastique le choix privilégié pour le prototypage et la production en petites séries :
- Boîtiers et structures internes pour casques audio, montres connectées et batteries externes
- Prototypes d'écrans transparents destinés à la validation de la conception et au marketing
- Accessoires électroniques sur mesure et composants périphériques
3. Automobile et aérospatiale
L'allègement est l'objectif perpétuel des industries automobile et aérospatiale, et les plastiques haute performance remplacent de plus en plus les pièces métalliques traditionnelles :
- Composants d'intérieur automobile, clips, ensembles de pédales d'accélérateur et pièces de boîte de vitesses
- Intérieurs de cabine aérospatiale, supports de faisceaux de câbles et composants non structurels qui réduisent considérablement le poids total de l'avion
- Pièces résistantes aux produits chimiques pour les systèmes d'alimentation en carburant et de refroidissement
4. Électricité et électronique
Grâce à leurs excellentes propriétés isolantes, les plastiques sont omniprésents dans l'industrie électrique et électronique :
- Supports pour circuits imprimés, entretoises isolantes et borniers
- Boîtiers d'interrupteurs, composants de prises et bobines de transformateurs
- Pièces de protection isolantes pour équipements haute tension
Foire aux questions (FAQ)
Q1 : Qu'est-ce que l'usinage CNC du plastique ?
L'usinage CNC du plastique est un procédé de fabrication de précision qui utilise des machines à commande numérique pour fraiser, percer, tourner et graver des ébauches en plastique afin d'obtenir des pièces finies. Il permet de convertir directement des fichiers de conception numériques en composants physiques sans recourir à l'outillage, ce qui en fait une solution idéale pour tous les types de projets, du prototype unique à la production en petites séries.
Q2 : Quel est le meilleur plastique pour l'usinage CNC ?
Il n'existe pas de “ meilleur ” plastique universel, mais seulement le matériau le mieux adapté à votre application spécifique. Le POM (Delrin) est idéal pour les pièces de haute précision à faible frottement, l'ABS est parfait pour les boîtiers généraux et les prototypes, l'acrylique excelle dans la fabrication de composants transparents, et le PEEK est le choix par excellence pour les applications médicales et aérospatiales hautement performantes.
Q3 : Quelles sont les exigences particulières liées à l'usinage CNC de l'acrylique ?
La clé d'un usinage réussi de l'acrylique réside dans l'obtention d'arêtes d'une clarté cristalline et exemptes de fissures. Il est indispensable d'utiliser des fraises en bout à une seule goujure de type « O-flute » bien affûtées, d'appliquer des vitesses d'avance élevées associées à des vitesses de broche faibles, et de recourir à un refroidissement par jet d'air puissant pour éviter la fusion et la formation de brouillard. Une pression de serrage adéquate est également essentielle pour éviter les fissures.
Q4 : Tous les plastiques peuvent-ils être usinés par CNC ?
La plupart des thermoplastiques peuvent être usinés par commande numérique (CNC), mais le degré de difficulté varie considérablement. Les plastiques très tendres, comme le PE et le PP, ont tendance à se déformer et à présenter des bavures, ce qui nécessite un outillage et des procédés spécialisés. Les plastiques techniques haute performance, comme le PEEK et le PI, sont plus durs et requièrent des outils en carbure ainsi que des vitesses de coupe plus faibles.
Q5 : L'usinage CNC du plastique est-il plus performant que l'impression 3D ?
L'impression 3D est plus rapide et moins coûteuse pour les prototypes uniques et les géométries complexes. Toutefois, si vous avez besoin de tolérances dimensionnelles strictes, d'une finition de surface exceptionnelle, d'une transparence optique ou d'une durabilité de niveau industriel, l'usinage CNC du plastique constitue la meilleure option. L'usinage CNC prend également en charge une gamme de plastiques industriels bien plus large que l'impression 3D.
Q6 : Quel est le degré de précision de l'usinage CNC du plastique ?
Dans des conditions de fabrication standard, la plupart des plastiques permettent d'atteindre des tolérances de ±0,05 mm. Pour les matériaux à stabilité dimensionnelle élevée, tels que le POM et le PC, l'utilisation d'outillages de précision et l'optimisation des procédés permettent d'obtenir des tolérances aussi strictes que ±0,02 mm, répondant ainsi pleinement aux exigences des secteurs médical, aérospatial et d'autres industries de haute précision.
Conclusion
L'usinage CNC du plastique n'est plus seulement une “ alternative bon marché ” à l'usinage du métal : il s'agit d'une technologie de fabrication de précision sophistiquée et autonome, qui présente des avantages uniques. Son succès ne réside pas simplement dans le fait de remplacer le métal par du plastique, mais dans le choix du matériau, de l'outillage et des paramètres de processus adaptés afin de tirer pleinement parti des propriétés du plastique : légèreté, résistance à la corrosion et flexibilité de conception.
