Das Eloxieren ist ein weit verbreitetes elektrochemisches Verfahren zur Oberflächenveredelung von Aluminiumlegierungen. Unter allen Kategorien, Typ-III-Harteloxierung ist eine hochwirksame funktionale Oberflächenbehandlung. Im Gegensatz zur herkömmlichen dekorativen Eloxierung bildet dieses Verfahren eine dicke, dichte anodische Beschichtung auf Aluminiumteilen, wodurch die Oberflächenhärte, die Verschleißfestigkeit und die Korrosionsbeständigkeit erheblich verbessert werden. Heute hat es sich zur gängigsten Oberflächenlösung für Aluminiumkomponenten entwickelt, die unter rauen Einsatzbedingungen in der Automobilindustrie, im Schwermaschinenbau, in der Schifffahrt und in anderen Branchen zum Einsatz kommen.
Dieser Leitfaden befasst sich ausführlich mit der grundlegenden Definition, dem Reaktionsmechanismus, den geeigneten Werkstoffen, dem gesamten Produktionsablauf und der erforderlichen Ausrüstung für die Harteloxierung vom Typ III. Darüber hinaus werden die Vorteile, Einschränkungen, Anwendungsbereiche in der Industrie sowie internationale Normen analysiert und häufig gestellte Fragen beantwortet. Er dient als umfassendes technisches Nachschlagewerk für Ingenieure, Fertigungsunternehmen und Beschaffungsfachleute.
1. Überblick: Harteloxierung Typ III im Vergleich zur Eloxierung Typ II
Die Typ-III-Eloxierung, allgemein als „Harteloxierung“ bekannt, ist ein elektrochemisches Umwandlungsverfahren unter Verwendung eines Schwefelsäure-Elektrolyten und entspricht den militärischen Spezifikationen für anodische Beschichtungen. Ihr Hauptzweck ist nicht die ästhetische Gestaltung, sondern die Erzeugung einer dicken Schutzschicht zur Verbesserung der mechanischen Eigenschaften von Aluminiumwerkstücken.
Die dekorative Eloxierung vom Typ II ist die auf dem Markt am häufigsten anzutreffende Variante. Diese beiden Verfahren unterscheiden sich erheblich hinsichtlich der Positionierung, der Beschichtungseigenschaften und der Anwendungsbereiche. Nachstehend finden Sie einen detaillierten Vergleich:
| Vergleichsobjekt | Typ-II-Standard-Eloxierung | Typ-III-Harteloxierung |
|---|---|---|
| Kernziel | Oberflächenveredelung und grundlegende Korrosionsbeständigkeit | Hochleistungsbeschichtung und hervorragende Verschleißfestigkeit |
| Beschichtungsmerkmal | Dünne Schicht mit feiner Struktur, mit Schwerpunkt auf dem Erscheinungsbild | Dicker und kompakter Film, bei dem die Funktionalität im Vordergrund steht |
| Verschleißfestigkeit | Mäßig, nur für geringe Reibungsbedingungen | Hervorragend, ideal für Arbeitsszenarien mit hoher Reibung |
| Typische Verwendung | Konsumgüter und designorientierte Aluminiumteile | Tragende Teile für die Industrie und stark verschleißanfällige Komponenten |
2. Prozessmechanismus und Auswirkungen auf die Abmessungen der Bauteile
2.1 Entstehungsprinzip der anodischen Beschichtung
Die gesamte Reaktion findet im Elektrolytbehälter statt. Das Aluminiumwerkstück ist als Anode in den Stromkreis eingebunden. Bei Anlegen einer Spannung lösen sich Aluminiumionen aus dem Grundmaterial, während sich Sauerstoffionen aus dem Elektrolyten an der Oberfläche des Werkstücks ansammeln. Diese Ionen verbinden sich zu einer festen Aluminiumoxidschicht.
Aluminium bildet unter Umgebungsbedingungen von Natur aus eine dünne und weiche Oxidschicht. Durch die präzise Steuerung von Temperatur und Strom wird bei der Hartanodisierung vom Typ III künstlich eine wesentlich dickere Oxidschicht aufgebracht, was der Schlüssel zur Verbesserung der Gesamtleistung von Aluminiumteilen ist.
2.2 Grundursache für die Leistungssteigerung
Die künstlich erzeugte harte Eloxalschicht weist eine weitaus größere Dicke und Dichte auf als die natürliche Oxidschicht von Aluminium. Diese robuste Schutzbarriere widersteht Kratzern und Abrieb durch physischen Kontakt und schirmt das Aluminium-Substrat vor Feuchtigkeit und chemischen Medien ab. Sie bietet doppelten Schutz: Verschleißfestigkeit und Korrosionsbeständigkeit.
2.3 Durch das Wachstum der Beschichtung verursachte Maßänderungen
Die Beschichtung durch Harteloxieren vom Typ III weist eine beidseitiges Wachstum Merkmal: Ein Teil der Oxidschicht dringt nach innen in das Aluminiumsubstrat ein, während sich der Rest nach außen an der Oberfläche ansammelt. Beide Wachstumsarten führen zu einer Veränderung der ursprünglichen Abmessungen des Werkstücks.
Diese Eigenschaft hat erhebliche Auswirkungen auf Präzisionsteile mit Bohrungen, Gewinden, Dichtflächen und Presspassungen. Konstrukteure müssen im Voraus Bearbeitungszugaben einplanen, um Maßabweichungen aufgrund von Beschichtungsaufbau zu vermeiden.
| Beschichtungswachstumsmodus | Praktische Auswirkungen |
|---|---|
| Eindringen nach innen | Verändert die ursprüngliche Größe des Aluminiumsubstrats geringfügig |
| Externe Akkumulation | Erhöht direkt die Gesamtaußenabmessung der Fertigteile |
| Ausführung mit dicker Beschichtung | Bei Präzisionsbauteilen ist ein Bearbeitungszuschlag zwingend erforderlich. |
| Gehärtete Oberflächenschicht | Die Lebensdauer von Bauteilen effektiv verlängern |
3. Geeignete Grundwerkstoffe für die Harteloxierung vom Typ III
Dieser Prozess stellt strenge Anforderungen an die Trägermaterialien. Eine falsche Materialauswahl führt zu Abblättern der Beschichtung, ungleichmäßiger Schichtdicke und anderen Mängeln.
3.1 Kompatible Materialien
Die Harteloxierung vom Typ III ist ausschließlich auf reines Aluminium und verschiedene Aluminiumlegierungen anwendbar. In industriellen Anwendungen sind die Aluminiumlegierungen 6061 und 7075 die am häufigsten verwendeten Sorten. Die chemische Zusammensetzung der verschiedenen Legierungen wirkt sich direkt auf die Gleichmäßigkeit, die Farbe und die Gesamtleistung der endgültigen Beschichtung aus. Die Materialauswahl sollte entsprechend den tatsächlichen Einsatzbedingungen getroffen werden.
3.2 Unverträgliche Materialien
Kohlenstoffstahl, Messing und andere Metalle außer Aluminium können mit dieser Technologie nicht bearbeitet werden. Bei der Harteloxierung werden Aluminiumelemente durch einen elektrochemischen Umwandlungsprozess in dichte Oxidschichten umgewandelt, was bei Stahl oder Kupfer nicht möglich ist. Zur Oberflächenverfestigung dieser Metalle werden Galvanisierung, Spritzbeschichtung und andere Veredelungsverfahren empfohlen.
4. Der gesamte Arbeitsablauf bei der Harteloxierung vom Typ III
Der gesamte Prozess gliedert sich in vier Kernphasen: Vorbehandlung, Harteloxieren, Nachversiegelung und Endkontrolle. Die Parametersteuerung in jedem Schritt bestimmt die Schichtdicke, Härte und Stabilität der Beschichtung. Das funktionale Eloxieren erfordert eine wesentlich höhere Prozessgenauigkeit als das dekorative Eloxieren.
4.1 Oberflächenvorbehandlung
Das Hauptziel der Vorbehandlung besteht darin, Ölflecken, Bearbeitungsrückstände und natürliche Oxidschichten gründlich von der Werkstückoberfläche zu entfernen. Verbleibende Verunreinigungen führen zu einer ungleichmäßigen Beschichtung und einer schlechten Haftung.
Zu den üblichen Vorbehandlungsverfahren gehören Entfetten, Spülen, Beizen, Oberflächenätzen und sekundäre Desoxidation. Eine saubere und gleichmäßige Oberfläche ist die Grundlage für eine qualifizierte Harteloxierung.
4.2 Verfahren zur Kernanodisierung
Die Werkstücke werden nach der Vorbehandlung in Elektrolytbecken auf Schwefelsäurebasis getaucht, und es wird Gleichstrom zugeführt, um die anodische Reaktion in Gang zu setzen. Die Bediener überwachen die Stromdichte, die Lösungstemperatur und die Bearbeitungszeit streng, um harte Beschichtungen aufzubringen, die die geforderte Dicke und Härte aufweisen. Nach der Reaktion werden die Teile gründlich gespült, um Elektrolytrückstände zu entfernen.
4.3 Nachbehandlung nach dem Versiegeln
Die harte Eloxalschicht weist winzige Poren auf. Bei Bauteilen, die in stark korrosiven Umgebungen eingesetzt werden, wird ein zusätzlicher Versiegelungsvorgang durchgeführt, um die Poren zu verschließen und die Korrosionsbeständigkeit weiter zu verbessern.
Hydrothermische Versiegelung und Ausfällungsversiegelung sind die beiden gängigsten Verfahren. Bei Bauteilen, bei denen der Schwerpunkt auf Verschleißfestigkeit liegt und keine hohen Anforderungen an die Korrosionsbeständigkeit gestellt werden, kann auf eine Versiegelung verzichtet werden. Die Wahl der Lösung richtet sich nach den Zeichnungsspezifikationen und den Einsatzbedingungen.
4.4 Wichtige Prozesskontrollpunkte
Sechs entscheidende Faktoren bestimmen die Produktqualität: Elektrolytzusammensetzung, Stromstärke, Betriebstemperatur, Verarbeitungsdauer, Aluminiumlegierungssorte und angestrebte Schichtdicke. Bei hochpräzisen Bauteilen müssen Abschirmbereiche und Maßtoleranzen im Voraus berechnet werden. Eine stabile Prozesssteuerung ist für qualifizierte Endprodukte unerlässlich.
| Prozessphase | Hauptziel |
|---|---|
| Reinigung und Vorbehandlung | Entfernen Sie alle Oberflächenverunreinigungen vollständig. |
| Oberflächenveredelung | Eine gleichmäßige Beschichtung sicherstellen |
| Hartanodisierung | Herstellung einer qualifizierten Beschichtung mit normgerechter Dicke und Härte |
| Porenversiegelung | Die Korrosionsbeständigkeit nach Bedarf verbessern |
| Abschließende Inspektion | Prüfung der Schichtdicke, des Oberflächenzustands und anderer wichtiger Kennwerte |
5. Verbrauchsmaterialien und Produktionsanlagen
5.1 Prozessverbrauchsmaterialien
Zu den wichtigsten Produktionsmaterialien zählen Aluminiumwerkstücke, Schwefelsäureelektrolyt, mehrstufiges Spülwasser und spezielle chemische Mittel zur Versiegelung. Für die Herstellung dicker Hartbeschichtungen wird üblicherweise eine hochkonzentrierte Säurelösung verwendet, weshalb während des Betriebs strenge Sicherheitsvorkehrungen erforderlich sind.

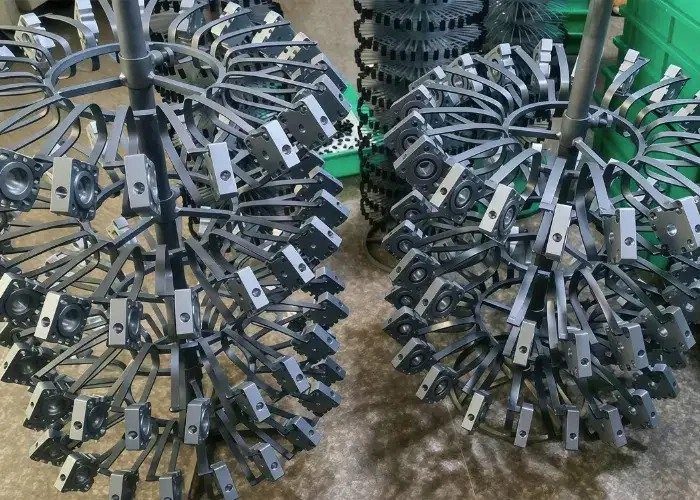

5.2 Zentrale Produktionsanlagen
Das gesamte Produktionssystem besteht aus Reaktionsbehältern, Gleichstromversorgungsgeräten, Temperaturregelsystemen, mehrstufigen Spülbehältern, Vorrichtungen und Materialgestellen. Reaktionsbehälter, Stromversorgungsgeräte und Temperaturregler sind die drei Kernkomponenten, die eine stabile Prozessleistung gewährleisten.
5.3 Arten von Fertigungslinien
Je nach Produktionsumfang werden Produktionslinien in Chargenlinien, Durchlaufanlagen und vollautomatische Eloxalanlagen unterteilt. Chargenanlagen eignen sich für Kleinserienaufträge, während automatische Anlagen zur Steigerung der Effizienz und zur Gewährleistung einer gleichbleibenden Produktqualität in der Massenproduktion bevorzugt werden.
6. Die wichtigsten Vorteile der Harteloxierung vom Typ III
Dank der dicken und dichten Oxidschicht verleiht dieses Verfahren Aluminiumteilen herausragende Eigenschaften, weshalb es in zahlreichen Industriebereichen weit verbreitet ist.
6.1 Extrem hohe Oberflächenhärte
Die Mikrohärte der behandelten Aluminiumteile kann Werte von 500 bis 530 VPN erreichen. Die harte Oberfläche ist äußerst widerstandsfähig gegen Kratzer, Eindrücke und mechanische Beschädigungen bei der Handhabung und im Betrieb, wodurch die durch Oberflächenfehler verursachte Ausschussquote erheblich reduziert wird.
6.2 Hervorragende Verschleißfestigkeit
Die Verschleißfestigkeit einer harten Eloxalschicht ist mehr als zehnmal so hoch wie die einer herkömmlichen Eloxalschicht. Sie eignet sich hervorragend für bewegliche Teile, die wiederholt gleiten, rollen und miteinander in Kontakt kommen. Die behandelten Bauteile behalten ihre Maße auch bei langfristigem Einsatz bei und müssen seltener ausgetauscht werden.
6.3 Verbesserte Korrosionsbeständigkeit
Die dicke Oxidschicht wirkt als dichte Schutzbarriere, die das Aluminiumsubstrat von Feuchtigkeit und korrosiven Substanzen in der Luft trennt. Sie bietet in Außen-, Meeres- und chemischen Umgebungen einen weitaus besseren Schutz als blankes Aluminium und eine Typ-II-Eloxierung. Der Korrosionsschutzgrad lässt sich durch Anpassung der Beschichtungsdicke und der Versiegelungsverfahren regulieren.
6.4 Ideal für hochwertige Industriekomponenten
Dieses Verfahren verbindet die Gewichtsvorteile einer Aluminiumlegierung mit dem hohen Schutz einer Hartbeschichtung. Viele technische Bauteile müssen gewichtsreduziert sein und gleichzeitig starker Reibung und hohen Belastungen standhalten – die Hartanodisierung vom Typ III erfüllt diese kombinierten Anforderungen perfekt. Sie findet breite Anwendung bei Maschinengehäusen, Werkzeugvorrichtungen und Transportkomponenten.
| Kernvorteil | Praktischer Nutzen in der Anwendung |
|---|---|
| Hohe Oberflächenhärte | Beständig gegen Kratzer und Beschädigungen durch Auspressen |
| Hervorragende Verschleißfestigkeit | Die Gesamtlebensdauer der Komponenten verlängern |
| Hervorragende Korrosionsbeständigkeit | Verbesserung der Haltbarkeit unter rauen Umgebungsbedingungen |
| Die Leichtigkeit von Aluminium beibehalten | Ein Gleichgewicht zwischen Schutzleistung und der Forderung nach Gewichtsreduzierung finden |
7. Prozessbeschränkungen und nicht anwendbare Szenarien
Die Harteloxierung vom Typ III ist keine universelle Lösung. Ihre Nachteile müssen vor der Auswahl gründlich abgewogen werden, um eine Fehlanpassung des Verfahrens zu vermeiden.
7.1 Begrenzte Farbauswahl
Aufgrund des Reaktionsmechanismus dunkelt die harte Anodenschicht nach ihrer Bildung auf natürliche Weise nach. Fertigteile weisen meist schwarze, graue, bronzefarbene und andere dunkle Farbtöne auf, während leuchtende Farben und vielfältige dekorative Farbtöne nur schwer zu erzielen sind. Dieses Verfahren wird nicht für Teile empfohlen, bei denen strenge Anforderungen an das Erscheinungsbild und die Farbkonsistenz gestellt werden. Zudem weisen Aluminiumlegierungen unterschiedlicher Güteklassen selbst bei gleichen Prozessparametern leichte Farbunterschiede auf.
7.2 Schwierige Kontrolle der Maßtoleranzen
Das bidirektionale Beschichtungswachstum verändert die ursprüngliche Größe der Werkstücke. Bei ultrapräzisen Miniaturteilen ohne vorgesehenen Bearbeitungsspielraum kann es leicht zu Toleranzüberschreitungen kommen. Bei wichtigen Strukturen wie Bohrungen, Gewinden und Dichtflächen muss bereits in der Konstruktionsphase ein Beschichtungsspielraum vorgesehen werden, was die Konstruktion und Bearbeitung erschwert.
7.3 Komplexer Prozess und höhere Produktionskosten
Im Vergleich zur Typ-II-Eloxierung erfordert die Typ-III-Eloxierung eine strengere Kontrolle von Temperatur, Stromstärke und Lösungskonzentration sowie hochentwickelte Anlagen und fachkundiges Personal. Zusätzliche Verfahren wie Abschirmung und Prüfung erhöhen zudem die Gesamtkosten. Der Einsatz dieses Verfahrens für einfache Teile mit geringer Belastung führt zu unnötigen Kostenverschwendungen.
7.4 Ausdrücklich ausgeschlossene Szenarien
Verzichten Sie auf die Harteloxierung vom Typ III, wenn bei Ihren Produkten der dekorative Aspekt im Vordergrund steht, keine Maßabweichungen zulässig sind, die Produkte unter geringer Belastung und in milden Umgebungsbedingungen eingesetzt werden oder wenn Sie möglichst niedrige Verarbeitungskosten anstreben. Entscheiden Sie sich stattdessen für die Eloxierung vom Typ II oder andere Oberflächenbehandlungstechnologien.
8. Wichtigste Anwendungsbranchen
Die Harteloxierung vom Typ III wird häufig für Aluminiumteile eingesetzt, die langfristiger Abnutzung und Korrosion ausgesetzt sind. Die wichtigsten Anwendungsbereiche sind nachfolgend aufgeführt:
1. Autoindustrie: Interne bewegliche Bauteile und Aluminium-Konstruktionsteile sind ständigen Vibrationen und Reibung ausgesetzt. Die Harteloxierung verbessert die Haltbarkeit wirksam und ist eine gängige Lösung zur Oberflächenverstärkung bei Automobilherstellern.
2. Allgemeine industrielle Fertigung: Zubehör für Werkzeugmaschinen, Spannvorrichtungen und Teile für Fördersysteme sind auf dieses Verfahren angewiesen, um wiederholter Reibung und mechanischen Belastungen standzuhalten.
3. Konsumgüter: Es wird bei Hardwareprodukten mit hohen Anforderungen an die Kratz- und Verschleißfestigkeit eingesetzt, um die Lebensdauer der Produkte zu verlängern.
4. Ausrüstung für raue Umgebungsbedingungen: Marineanlagen, Bauteile im Außenbereich und elektrische Komponenten sind Salznebel und Feuchtigkeit ausgesetzt. Dieses Verfahren bietet langfristigen Korrosionsschutz.
9. Industriestandards und Konformitätsanforderungen
Bei Projekten in den Bereichen Militär, Luft- und Raumfahrt sowie High-End-Fertigung mit strengen Normvorgaben muss die Harteloxierung vom Typ III international anerkannten Spezifikationen entsprechen, darunter Mil-A-8625 Typ III (Klasse 1 / Klasse 2), MIL-STD 171, AMS 2468, AMS 2469, BS 5599 und ASTM B580 Typ A.
Herkömmliche Prüfpunkte umfassen fünf Kernaspekte: Schichtdicke, Dichtungsleistung, Maßtoleranz, Oberflächenbeschaffenheit, Verschleißfestigkeit und Korrosionsbeständigkeit. Die Konformitätsbescheinigung ist eine wichtige Grundlage für die Material- und Prozessauswahl bei High-End-Projekten.
10. Häufig gestellte Fragen
10.1 Wie groß ist die Standarddicke einer harten Eloxalschicht vom Typ III?
Der übliche Dickebereich liegt bei 25 bis 75 Mikrometer (1,0 bis 3,0 mil). Bei extremen Hochlastbedingungen kann die Beschichtungsdicke 6,0 mil überschreiten. Die endgültige Dicke wird individuell an die Verschleiß- und Korrosionsanforderungen der jeweiligen Bauteile angepasst.
10.2 Wie lässt sich eine vorhandene harte Eloxalschicht entfernen?
Die harte Eloxalschicht ist dicht und fest mit dem Aluminiumträger verbunden, sodass sie sich nicht durch einfaches mechanisches Abschleifen entfernen lässt. Das chemische Abbeizen ist das in der Industrie gängige Verfahren. Die Konzentration der Chemikalien und die Einwirkzeit müssen streng kontrolliert werden, um eine Beschädigung des Aluminiumträgers und der kritischen Maße zu vermeiden. Es wird empfohlen, vor der eigentlichen Nachbearbeitung Probetests durchzuführen.
10.3 Ist eine Typ-III-Eloxierung immer besser als eine Typ-II-Eloxierung?
Es gibt keine absolute Überlegenheit eines der beiden Verfahren; sie sind für unterschiedliche Anwendungsfälle konzipiert. Wählen Sie Typ III für hohe Härte, hervorragende Verschleißfestigkeit und hohe Anforderungen an den Korrosionsschutz. Entscheiden Sie sich für die Typ-II-Eloxierung, wenn es um ein dekoratives Erscheinungsbild, niedrige Kosten und einen grundlegenden Schutz geht. Außerdem ist die Stromdichte bei Typ III etwa doppelt so hoch wie bei Typ II, und die Prozessstandards sind strenger.
10.4 Lässt sich eine harte Anodisierungsschicht vom Typ III einfärben?
Eine Färbung ist möglich, die Farbauswahl ist jedoch sehr begrenzt. Die Beschichtung dunkelt während des Herstellungsprozesses auf natürliche Weise nach, sodass nur verschiedene dunkle Farbtöne erzielt werden können. Bei diesem Verfahren steht die Funktion im Vordergrund, die Färbung ist lediglich eine zusätzliche Option.
10.5 Wie hoch ist die Standard-Stromdichte bei der Harteloxierung vom Typ III?
In der Serienfertigung liegt die stabile Stromdichte bei 24–36 A/ft², was deutlich über dem Wert bei der Typ-II-Anodisierung (unter 15 A/ft²) liegt. Eine präzise Regelung der Stromdichte ist erforderlich, um sicherzustellen, dass die Schichtdicke und die Härte den Normen entsprechen.
Schlussfolgerung
Als hochwertige, funktionale Oberflächenbehandlungstechnologie für Aluminiumlegierungen erzeugt die Hartanodisierung vom Typ III dicke und kompakte Oxidschichten, die drei wesentliche Vorteile bieten: hohe Härte, hervorragende Verschleißfestigkeit und lang anhaltende Korrosionsbeständigkeit. Sie ist die bevorzugte Lösung für Aluminiumkomponenten, die unter rauen industriellen Bedingungen eingesetzt werden.
Allerdings weist das Verfahren gewisse inhärente Einschränkungen auf, wie beispielsweise eine begrenzte Farbpalette, Maßänderungen und relativ hohe Kosten. Bei der Auswahl des Verfahrens müssen die Verwendungszwecke der Bauteile, die Präzisionsanforderungen und die Einsatzbedingungen berücksichtigt werden, um eine umfassende Bewertung vornehmen zu können.
